انتخاب سپری مناسب برای زیرسازی سقف به عواملی مانند دهانه، بار مرده و زنده، فاصله تکیهگاهها، نوع پوشش، شرایط باد و برف و نحوه اتصال مقاطع بستگی دارد؛ بنابراین نمیتوان یک سایز مشخص را برای تمام سقف‌ها مناسب دانست. سپری فولادی نورد گرم در برخی زیرسازیهای سقف، خرپاها و سازه‌های فلزی کاربرد دارد، در حالی که سپریهای گالوانیزه سقف کاذب، محصولاتی سبک با کاربری کاملاً متفاوت هستند.
در این راهنما، تفاوت سپری سازه‌ای و سپری سقف کاذب، سایزبندی، جدول وزن، نحوه محاسبه مقدار سپری، مقایسه آن با نبشی و ناودانی و نکات مهم انتخاب و اجرای زیرسازی را بررسی می‌کنیم.
سپری چیست و چه کاربردی در سقف دارد؟
سپری فولادی مقطعی با شکل ظاهری T است که از یک جان و یک بال تشکیل میشود. این مقطع می‌تواند به روش نورد گرم تولید شود و در برخی سازه‌های فلزی، خرپاها، زیرسازی‌ها و قاب‌های خاص مورد استفاده قرار گیرد.
مزیت اصلی سپری، شکل هندسی آن و امکان استفاده از جان و بال برای ایجاد اتصال و انتقال نیرو است. بااین‌حال، ظرفیت باربری آن به‌تنهایی از روی «نمره سپری» مشخص نمی‌شود و باید مشخصات کامل مقطع و شرایط بارگذاری بررسی شود.
از کاربردهای احتمالی سپری فولادی می‌توان به موارد زیر اشاره کرد:
- برخی زیرسازیهای سقف شیروانی
- ساخت یا تقویت بعضی خرپاها
- زیرسازی پوشش‌های سبک
- قاب‌های فلزی
- برخی سازه‌های شیشه‌ای و نورگیر
- ساخت تجهیزات و فریم‌های فلزی
کدام سایز سپری برای سقف مناسب است؟
انتخاب سایز سپری باید با محاسبات سازه‌ای انجام شود. عواملی مانند طول دهانه، فاصله سپری‌ها، نوع پوشش، وزن سقف، بار برف، بار باد، شرایط تکیه‌گاهی و نحوه اتصال در انتخاب مقطع تأثیر دارند.
به‌صورت کلی، سپریهای کوچک‌تر می‌توانند در زیرسازیهای سبک و دهانههای کوتاه کاربرد داشته باشند، در حالی که برای دهانه‌ها و بارهای بیشتر به مقاطع بزرگ‌تر یا حتی مقاطع دیگری مانند ناودانی، تیرآهن یا پروفیل‌های بسته نیاز است.
بنابراین استفاده از قواعدی مانند «سپری نمره ۴ برای تمام سقفهای شیروانی» یا «سپری نمره ۵ برای تمام دهانههای بالای ۲ متر» از نظر مهندسی قابل تعمیم به همه پروژه‌ها نیست.
راهنمای اولیه انتخاب سپری
| نوع کاربرد | گزینه‌های احتمالی | نکته مهم |
|---|---|---|
| سایه‌بان و زیرسازی سبک | سپریهای کوچک | فقط پس از بررسی دهانه و بار |
| سقف شیروانی سبک | سپریهای متوسط یا مقاطع جایگزین | نوع پوشش و فاصله تکیهگاه مهم است |
| خرپا | سپری، نبشی، ناودانی یا مقاطع دیگر | طراحی اعضا و اتصالات ضروری است |
| سقف صنعتی | مقاطع فولادی متناسب با محاسبات | بار برف و باد اهمیت زیادی دارد |
| سقف کاذب ۶۰×۶۰ | سپری گالوانیزه مخصوص سقف کاذب | با سپری سازه‌ای قابل مقایسه نیست |
تفاوت سپری فولادی و سپری سقف کاذب چیست؟
یکی از مهمترین نکات هنگام خرید سپری، تشخیص تفاوت بین سپری فولادی سازه‌ای و سپری شبکه سقف کاذب است. این دو محصول از نظر کاربرد، وزن، ابعاد و روش تولید تفاوت اساسی دارند.
سپری فولادی نورد گرم
سپری فولادی نورد گرم معمولاً از فولاد تولید میشود و به دلیل شکل مقطع T می‌تواند در برخی اجزای سازه‌ای و زیرسازیهای فلزی به کار رود.
در این نوع کاربرد، مشخصاتی مانند:
- ابعاد مقطع
- ضخامت بال و جان
- وزن واحد طول
- گرید فولاد
- طول دهانه
- شرایط تکیه‌گاهی
- نوع بارگذاری
اهمیت دارند.
سپری سقف کاذب
سپری سقف کاذب معمولاً از ورق فولادی گالوانیزه فرم‌دهی‌شده یا مواد مشابه تولید میشود و برای تشکیل شبکه نگهدارنده تایل‌های سقفی مورد استفاده قرار می‌گیرد.
در سیستم‌های رایج شبکه سقف کاذب، اعضای اصلی و فرعی در طول‌های مشخصی مانند ۳.۶، ۱.۲ و ۰.۶ متر عرضه می‌شوند؛ البته ابعاد دقیق به سیستم و تولیدکننده بستگی دارد.
سپری سقف کاذب را نباید عضو باربر سازه اصلی ساختمان در نظر گرفت.
جدول سایز و وزن سپری فولادی
ابعاد و وزن سپری به استاندارد و سری مقطع بستگی دارد. بنابراین هنگام خرید، بهتر است به جدول اشتال یا کاتالوگ رسمی تولیدکننده همان مقطع مراجعه شود.
نمونه‌ای از سایزبندی متداول بازار به شکل زیر است:
| نمره اسمی | ابعاد تقریبی مقطع | وزن تقریبی هر متر | کاربرد احتمالی |
|---|---|---|---|
| سپری ۳ | حدود ۳۰×۳۰ میلی‌متر | حدود ۱.۸ کیلوگرم | زیرسازیهای سبک |
| سپری ۴ | حدود ۴۰×۴۰ میلی‌متر | حدود ۳ کیلوگرم | برخی زیرسازیهای سقف |
| سپری ۵ | حدود ۵۰×۵۰ میلی‌متر | حدود ۴.۴ کیلوگرم | خرپا و زیرسازیهای متوسط |
| سپری ۶ | حدود ۶۰×۶۰ میلی‌متر | حدود ۶.۲ کیلوگرم | کاربردهای سنگین‌تر |
| سپری ۸ | حدود ۸۰×۸۰ میلی‌متر | حدود ۱۰.۷ کیلوگرم | سازه‌های سنگین‌تر |
| سپری ۱۰ | حدود ۱۰۰×۱۰۰ میلی‌متر | حدود ۱۶.۸ کیلوگرم | کاربردهای سنگین و خاص |
مقادیر جدول را باید بهعنوان مقادیر نمونه و تقریبی در نظر گرفت؛ زیرا وزن واقعی به هندسه دقیق مقطع و استاندارد تولید بستگی دارد. برای خرید و محاسبه وزن سازه، مشخصات واقعی محصول باید از جدول رسمی همان استاندارد یا کارخانه کنترل شود.
فرمول محاسبه وزن سپری
برای برآورد وزن کل سپریهای مورد استفاده در پروژه می‌توان از رابطه ساده زیر استفاده کرد:
وزن کل = طول کل سپری × وزن واحد طول
برای مثال، اگر مجموع طول سپریهای مورد نیاز ۱۲۰ متر و وزن واحد طول مقطع ۴.۴ کیلوگرم باشد:
۱۲۰ × ۴.۴ = ۵۲۸ کیلوگرم
این مقدار وزن تقریبی سپری‌هاست و وزن اتصالات، پرت برش، جوش و سایر اجزای زیرسازی را شامل نمی‌شود.
محاسبه تعداد سپری مورد نیاز برای سقف
برای تخمین تعداد خطوط سپری، ابتدا باید جهت نصب و فاصله مورد نظر مشخص شود.
اگر طول سطحی که سپری‌ها روی آن قرار می‌گیرند L و فاصله محور به محور سپری‌ها s باشد، تعداد تقریبی خطوط را می‌توان به شکل زیر برآورد کرد:
تعداد خطوط سپری ≈ (L ÷ s) + ۱
برای مثال، اگر طول سقف ۱۰ متر و فاصله اولیه موردنظر ۰.۵ متر باشد:
۱۰ ÷ ۰.۵ + ۱ = ۲۱ خط سپری
این محاسبه فقط برای برآورد تعداد خطوط است و فاصله نهایی باید بر اساس نوع پوشش، ظرفیت مقطع و طراحی زیرسازی تعیین شود.
فاصله مناسب بین سپریهای سقف چقدر است؟
فاصله سپری‌ها یک عدد ثابت برای همه سقف‌ها نیست. این فاصله باید بر اساس مشخصات پوشش و ظرفیت باربری زیرسازی تعیین شود.
عوامل مؤثر عبارت‌اند از:
- وزن پوشش سقف
- نوع ورق یا مصالح پوششی
- ضخامت ورق
- دهانه بین تکیهگاهها
- بار برف
- بار باد
- شیب سقف
- مشخصات سپری
- نحوه اتصال سپری به اعضای اصلی
بنابراین اعدادی مانند ۵۰ یا ۶۰ سانتی‌متر را نباید بهعنوان یک الزام عمومی برای تمام پروژه‌ها در نظر گرفت.

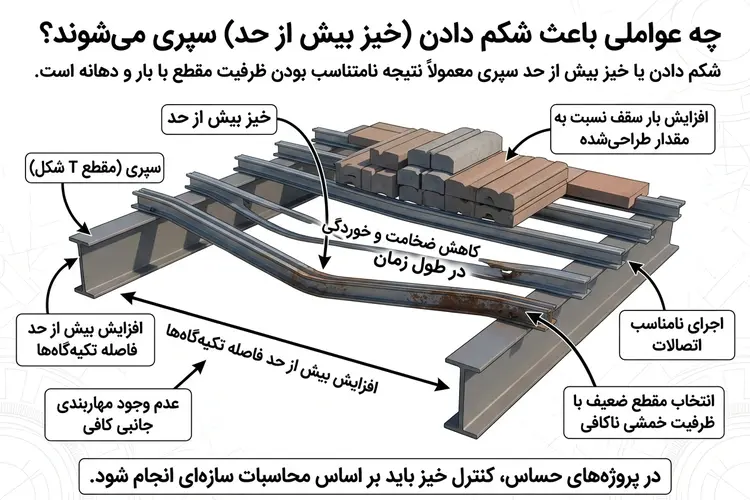

چه عواملی باعث شکم دادن سپری می‌شوند؟
شکم دادن یا خیز بیش از حد سپری معمولاً نتیجه نامتناسب بودن ظرفیت مقطع با بار و دهانه است.
مهمترین عوامل عبارت‌اند از:
- انتخاب مقطع با ظرفیت خمشی ناکافی
- افزایش بیش از حد فاصله تکیهگاهها
- فاصله زیاد بین خطوط زیرسازی
- افزایش بار سقف نسبت به مقدار طراحی‌شده
- اجرای نامناسب اتصالات
- استفاده از مقطع دارای مشخصات واقعی کمتر از مقدار مورد انتظار
- خوردگی یا کاهش ضخامت مقطع در طول زمان
- عدم وجود مهاربندی جانبی کافی در سیستم
در پروژه‌های حساس، کنترل خیز باید بر اساس محاسبات سازه‌ای انجام شود.
مقایسه سپری با نبشی در زیرسازی سقف
نبشی و سپری هر دو می‌توانند در سازه‌های فلزی و زیرسازی‌ها کاربرد داشته باشند، اما شکل مقطع و رفتار آنها متفاوت است.
سپری دارای مقطع T شکل است، در حالی که نبشی مقطع L شکل دارد. انتخاب میان این دو به نوع اتصال، جهت نیرو، طول دهانه و جزئیات سازه بستگی دارد.
نبشی به دلیل شکل L و وجود دو بال، در بسیاری از اتصالات و ساخت خرپاها کاربرد زیادی دارد و می‌تواند در کنار سایر مقاطع مورد استفاده قرار گیرد.
در طراحی زیرسازی سقف، نباید صرفاً بر اساس قیمت یا سهولت جوشکاری یکی از این دو مقطع را انتخاب کرد.
مقایسه سپری با ناودانی
ناودانی دارای مقطع U یا C شکل است و در بسیاری از پروژه‌های ساختمانی و صنعتی برای اعضای فرعی و اصلی به کار می‌رود.
در برخی زیرسازی‌ها ممکن است از ناودانی بهعنوان عضو اصلی و از سپری بهعنوان عضو فرعی استفاده شود؛ اما این ترکیب فقط زمانی مناسب است که ظرفیت و اتصالات آن در طراحی سازه بررسی شده باشد.
به‌طور کلی:
| ویژگی | سپری | ناودانی |
|---|---|---|
| شکل مقطع | T | U یا C |
| کاربرد رایج | زیرسازی، خرپا و سازه‌های خاص | اعضای سازه‌ای، شاسی و زیرسازی |
| اتصال | بسته به جزئیات پروژه | قابلیت اتصال متنوع |
| انتخاب مقطع | وابسته به بار و دهانه | وابسته به بار و دهانه |
| کاربرد در سقف | برخی سیستم‌های زیرسازی | زیرسازی و اعضای باربر در طراحی مناسب |
پاراگراف لینک‌سازی داخلی با کلمه کلیدی «نبشی»
در بسیاری از سازه‌های فلزی، نبشی در کنار سپری برای ایجاد اتصال، کلاف‌بندی، ساخت خرپا و اجرای جزئیات زیرسازی استفاده میشود. مزیت اصلی نبشی، شکل L و امکان اتصال مناسب دو بال آن به سایر اجزای سازه است. انتخاب ابعاد و ضخامت نبشی نیز باید متناسب با نیروهای وارد بر عضو و جزئیات اتصال انجام شود.
پاراگراف لینک‌سازی داخلی با کلمه کلیدی «ناودانی»
در برخی سیستم‌های زیرسازی سقف، ناودانی می‌تواند بهعنوان عضو اصلی یا فرعی مورد استفاده قرار گیرد. انتخاب ناودانی مناسب به عواملی مانند دهانه، بارگذاری، طول عضو و شرایط اتصال وابسته است و نمیتوان یک سایز مشخص را برای تمام سقف‌ها مناسب دانست.
آیا سپری برای سقف شیروانی مناسب است؟
در برخی سیستم‌های سقف شیروانی، سپری فولادی می‌تواند بهعنوان یکی از اعضای زیرسازی مورد استفاده قرار گیرد؛ اما مناسب بودن آن به مشخصات پروژه وابسته است.
برای انتخاب سپری باید حداقل موارد زیر مشخص شود:
- دهانه بین تکیهگاهها
- فاصله سپری‌ها
- وزن پوشش سقف
- بار برف منطقه
- بار باد
- شیب سقف
- نوع اتصال
- شرایط خوردگی
- نوع و گرید فولاد
در دهانههای بزرگ یا بارهای قابل توجه، ممکن است استفاده از سپری اقتصادی یا فنی نباشد و مقاطع دیگری مانند تیرآهن، ناودانی، قوطی یا خرپا گزینه مناسب‌تری باشند.
آیا سپری برای سقف کاذب ۶۰×۶۰ مناسب است؟
اگر منظور سپری مخصوص شبکه سقف کاذب باشد، بله. شبکه‌های سپری برای نگهداری تایل‌های سقفی ۶۰×۶۰ و ابعاد مشابه طراحی می‌شوند.
اما سپری فولادی نورد گرم با سایزهای ساختمانی، محصول متفاوتی است و نباید با پروفیل‌های شبکه سقف کاذب اشتباه گرفته شود.
در سیستم‌های سقف کاذب، طول و نوع سپریهای اصلی و فرعی بر اساس طراحی شبکه و ابعاد تایل انتخاب میشود.
سپری فابریک و سپری برشی چه تفاوتی دارند؟
سپری فابریک مستقیماً بهعنوان مقطع T در فرآیند تولید و نورد مربوط به همان مقطع ساخته میشود، در حالی که سپری برشی یا ساخته‌شده ممکن است از عملیات برش و مونتاژ مقاطع دیگر تولید شده باشد.
تفاوت آنها می‌تواند در موارد زیر دیده شود:
- روش تولید
- یکنواختی ابعاد
- کیفیت لبه‌ها
- وضعیت سطح و تابیدگی
- کیفیت اتصال در نوع ساخته‌شده
- قیمت
- امکان تولید سایزهای خاص
در خرید سپری باید مشخص شود محصول موردنظر فابریک نورد گرم یا ساخته‌شده از برش و مونتاژ است.
نکات مهم خرید سپری برای سقف
پیش از خرید، موارد زیر را بررسی کنید:
۱. مشخصات واقعی مقطع
ابعاد بال، ارتفاع جان و ضخامت را با سفارش خود تطبیق دهید.
۲. وزن واحد طول
وزن هر متر را با جدول استاندارد یا مشخصات تولیدکننده مقایسه کنید.
۳. گرید فولاد
برای کاربردهای سازه‌ای، گرید فولاد باید مطابق طراحی و مشخصات فنی پروژه باشد.
۴. کیفیت سطح
مقطع نباید دارای خوردگی شدید، ترک، تابیدگی غیرقابل قبول یا آسیب جدی باشد.
۵. طول شاخه
طول شاخه روی میزان پرت برش و هزینه نهایی تأثیر دارد.
۶. روش تولید
مشخص کنید سپری فابریک است یا به روش دیگری ساخته شده است.
۷. شرایط محیطی
در محیط‌های مرطوب یا خورنده، باید تمهیدات مناسب برای حفاظت در برابر خوردگی در نظر گرفته شود.
سوالات متداول
بهترین سایز سپری برای سقف شیروانی چیست؟
سایز مناسب به دهانه، بارگذاری، فاصله تکیهگاهها، نوع پوشش و شرایط پروژه بستگی دارد. بنابراین نمیتوان سپری نمره ۴ یا ۵ را بهعنوان گزینه قطعی برای همه سقفهای شیروانی معرفی کرد.
آیا سپری نمره ۴ برای سقف مناسب است؟
سپری نمره ۴ ممکن است در برخی زیرسازیهای سبک و دهانههای کوتاه کاربرد داشته باشد؛ اما مناسب بودن آن باید با توجه به بار و دهانه کنترل شود.
آیا سپری آلومینیومی برای سقف اصلی ساختمان مناسب است؟
سپریهای آلومینیومی و گالوانیزه مخصوص سقف کاذب برای شبکه نگهدارنده تایل طراحی شدهاند و نباید بدون طراحی مهندسی بهعنوان عضو باربر سقف اصلی استفاده شوند.
علت شکم دادن سپری چیست؟
مهمترین دلایل شامل ناکافی بودن ظرفیت مقطع، افزایش دهانه یا فاصله تکیهگاه، افزایش بار سقف، اجرای نامناسب اتصالات و ضعف مهاربندی است.
آیا می‌توان سپری را جایگزین ناودانی کرد؟
در برخی کاربردهای غیرمشابه ممکن است از مقاطع مختلف استفاده شود، اما سپری و ناودانی از نظر هندسه و رفتار سازه‌ای یکسان نیستند. جایگزینی آنها باید بر اساس محاسبات و بررسی ظرفیت مقطع انجام شود.
آیا وزن سپری در محاسبات سقف مهم است؟
بله. وزن سپری بخشی از بار مرده سقف محسوب میشود و در محاسبات سازه باید در کنار وزن سایر اجزای سقف در نظر گرفته شود.
