در مهندسی سازه، انتقال ایمن بارها از طبقات بالا به پی ساختمان نیازمند المان‌های عمودی با ظرفیت باربری بالا و صلبیت مناسب است. هنگامی که مقاطع نورد شده منفرد پاسخگوی بارهای فشاری سنگین یا طول‌های مهارنشده بزرگ نیستند، طراحان به سراغ ترکیب و ساخت مقاطع مرکب می‌روند. این ساختارها که با اتصال دو پروفیل موازی به یکدیگر شکل می‌گیرند، رفتاری یکپارچه در برابر نیروهای جانبی و ثقلی از خود بروز می‌دهند. کیفیت و عیار فولاد مصرفی در تولید اجزای اولیه این سازه‌ها، نظیر شمش آهن و آهن اسفنجی، نقش تعیین‌کننده‌ای در مقاومت نهایی مقطع دارد. در ادامه به کالبدشکافی ساختار، انواع، مزایا و معایب این المان‌های باربر می‌پردازیم.

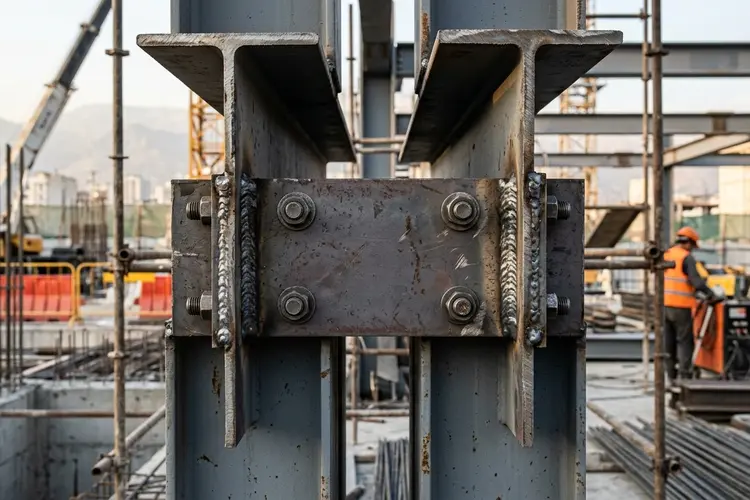

ستون دوبل فلزی چیست و چه کاربردی در سازه دارد؟
ستون دوبل فلزی به المانی اطلاق میشود که از کنار هم قرار گرفتن و اتصال دو پروفیل استاندارد فولادی (مانند تیرآهن‌ها، ناودانی‌ها یا قوطی‌ها) به وسیله بستهای موازی یا ورقهای پوششی (پلیت) تشکیل شده است. هدف اصلی از ساخت این مقاطع مرکب، افزایش ممان اینرسی، بهبود شعاع ژیراسیون در محورهای مختلف و در نتیجه افزایش پایداری در برابر کمانش موضعی و کلی است.
در ساختمان‌های بلندمرتبه یا صنعتی که دهانه‌ها و بارها بسیار بزرگ هستند، ستونهای تک پاسخگوی تنش‌های فشاری و خمشی نیستند. در این شرایط، استفاده از پروفیل‌های مقاوم نظیر تیرآهن به صورت دوبل، ظرفیت باربری فشاری ستون را به شکل چشمگیری ارتقا می‌دهد. همچنین برای تثبیت فاصله میان دو پروفیل و ایجاد رفتار یکپارچه، از مقاطع تکمیلی و اتصالاتی نظیر ناودانی و نبشی در ساختار بستها و جزئیات اجرایی استفاده میشود.
انواع ستون دوبل فلزی و دسته‌بندی‌های اجرایی
شناخت انواع ستونهای مرکب بر اساس نوع آرایش پروفیل‌ها و نحوه اتصال آنها انجام میشود. طراحان با توجه به نوع بارهای وارده، یکی از رایج‌ترین انواع این المان‌ها را انتخاب میکنند:
ستون دوبل ساخته‌شده با تیرآهن (I-Beam Double Columns)
این مدل که به صورت موازی (I والا) یا پشت‌به‌پشت اجرا میشود، یکی از گزینههای مناسب برای تحمل بارهای ثقلی سنگین در قاب‌های خمشی است. اتصال این پروفیل‌ها به کمک ورقهای سرتاسری یا بستهای چپ و راست (تسمه‌ای) انجام میشود تا دو شاخه تیرآهن به صورت واحد عمل کنند.
ستون دوبل ساخته‌شده با ناودانی (Channel Double Columns)
در این حالت، دو ناودانی به صورت روبه‌رو یا پشت‌به‌پشت قرار می‌گیرند. این آرایش معمولاً برای ستون‌هایی با بارهای متوسط یا مقاطع با ابعاد فشاری متقارن استفاده میشود. فرآیند اجرای این مقاطع شباهت زیادی به جزئیات پیچیده مهاربندی دارد؛ به طوری که حتی در بررسی برخی استانداردهای اجرایی مانند تفاوت نبشی سبک و سنگین نیز بر لزوم انتخاب دقیق پروفیل‌های متناسب با ضوابط آییننامهای تأکید شده است.
مقایسه ستون دوبل تیرآهنی و ناودانی
| ویژگی مقایسه‌ای | ستون دوبل تیرآهنی | ستون دوبل ناودانی |
|---|---|---|
| مقاومت در برابر خمش | وابسته به آرایش مقطع و محور مورد بررسی | وابسته به آرایش مقطع و محور مورد بررسی |
| کاربرد اصلی | ستونهای اصلی و سازههای صنعتی سنگین | ستونهای میانی، قاب‌های نگهدارنده و اعضای مهاربندی |
| نوع پروفیل مصرفی | مقاطع IPE یا INP با سایزهای متنوع | مقاطع ناودانی بال‌نرمال یا استاندارد |
| نوع اتصال داخلی | ورقهای پیوسته (پلیت) یا بستهای قوطی و تسمه‌ای | بستهای منقطع جوشی یا پیچی |
مزایای ستون دوبل فلزی در مهندسی سازه
بهره‌گیری از مقاطع مرکب در طراحی سازههای فولادی با مزایای فنی متعددی همراه است که میتواند توجیه اقتصادی و اجرایی مناسبی داشته باشد. مهم‌ترین مزیت، افزایش مقاومت فشاری و پایداری ستون در برابر کمانش، بدون نیاز به افزایش بی‌رویه ضخامت یا ابعاد یک پروفیل منفرد است.
- افزایش ممان اینرسی و شعاع ژیراسیون مقطع در برابر کمانش کلی، متناسب با آرایش پروفیل‌ها و جزئیات اتصال.
- امکان ایجاد فضای مناسب برای اجرای برخی جزئیات اتصال تیرها به ستون و عبور تأسیسات، در صورت پیش‌بینی در طراحی.
- دسترسی به مصالح پایه باکیفیت، نظیر محصولات عرضه‌شده توسط فولاد آذر آذین، برای ساخت و تجهیز کارگاهی.
- امکان اجرای جزئیات اتصال به فونداسیون با استفاده از اجزای تکمیلی نظیر میلگرد و صفحات کف‌ستون، مطابق نقشههای محاسباتی و اجرایی.
معایب و چالش‌های اجرایی ستونهای مرکب
در کنار مزایای ساختاری، استفاده از این مقاطع با چالش‌هایی همراه است که مهندسان ناظر و مجریان باید به آن توجه داشته باشند. یکی از مهم‌ترین معایب احتمالی، حجم بالای جوشکاری موردنیاز برای اتصال بستها و پلیت‌هاست. اگر جوشکاری به‌درستی انجام نشود، ممکن است عیوب اتصال، تنش‌های پسماند یا کاهش کیفیت عملکرد سازه ایجاد شود.
حجم بالای عملیات ساخت کارگاهی و نیاز به کنترل دقیق فاصله میان دو پروفیل از دیگر چالش‌هاست. در صورتی که فاصله پروفیل‌ها یا ابعاد بستها مطابق نقشههای محاسباتی رعایت نشود، توزیع نیرو میان اجزای ستون ممکن است با اختلال مواجه شود و احتمال تسلیم یا کمانش یکی از شاخه‌ها افزایش یابد.
همچنین، اجرای پوشش ضدزنگ، رنگ محافظ یا پوشش ضدحریق در فضای خالی میان دو پروفیل، به‌ویژه پس از تکمیل جوشکاری، ممکن است دشوارتر باشد. به همین دلیل، جزئیات ساخت، ترتیب اجرا و الزامات محافظت در برابر خوردگی و آتش باید از ابتدا در طراحی و برنامه اجرایی پروژه لحاظ شوند.
سوالات متداول
چه زمانی طراحان ناچار به استفاده از ستون دوبل فلزی میشوند؟
زمانی که بارهای ثقلی و جانبی بهگونهای باشند که یک پروفیل منفرد نتواند مقاومت و محدودیتهای لاغری موردنیاز را تأمین کند، استفاده از ستون مرکب میتواند یکی از گزینههای طراحی باشد. انتخاب نهایی باید بر اساس محاسبات سازهای و ضوابط آییننامهای انجام شود.
نقش بستها در ستونهای دوبل چیست؟
بستهای چپ و راست یا ورقهای اتصال، دو پروفیل را به یکدیگر مرتبط میکنند و به انتقال نیرو میان آنها کمک میکنند. ابعاد، فاصله و نوع اتصال بستها باید مطابق محاسبات و جزئیات اجرایی طراحی شوند.
آیا اجرای این ستونها به جوشکاری تخصصی نیاز دارد؟
بله؛ کیفیت جوش اتصالات و بستها بر عملکرد ستون تأثیر میگذارد. به همین دلیل، اجرای جوشکاری باید مطابق نقشههای مصوب، الزامات فنی و استانداردهای مربوط به سازههای فولادی انجام شود.
