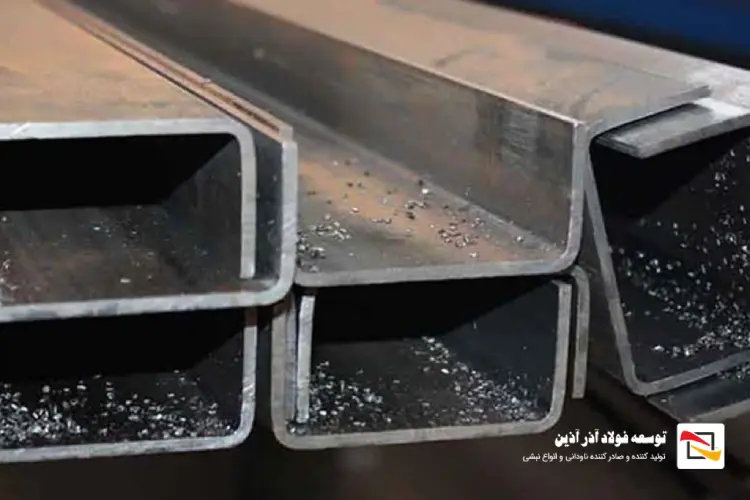

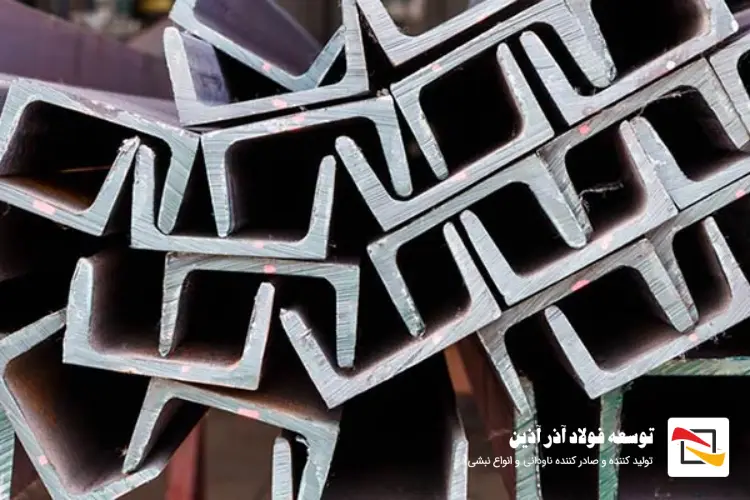

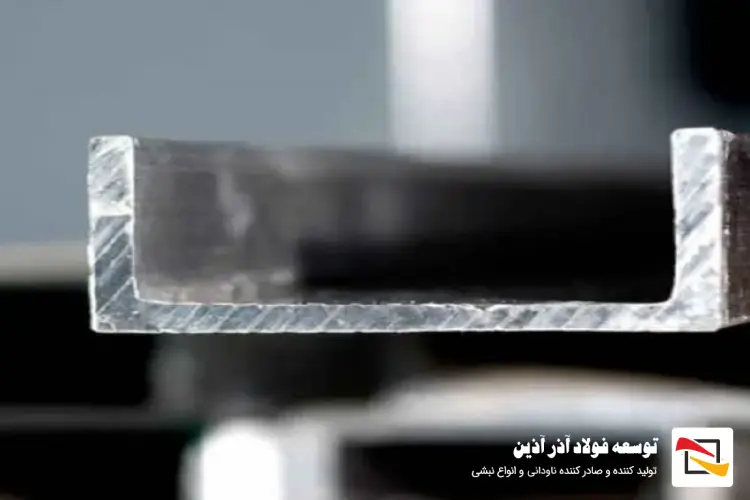

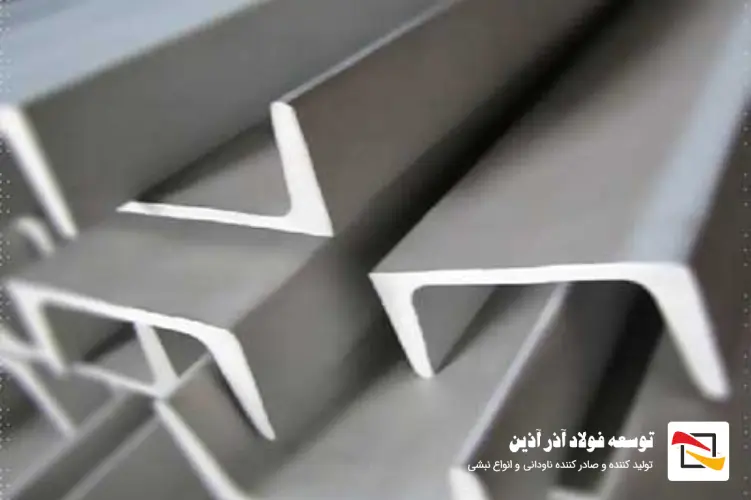

آبرو شیروانی (Gutter) کانالی پیش‌ساخته یا خم‌کاری‌شده از ورق‌های نازک فولادی برای هدایت آب باران است، در حالی که ناودانی ساختمانی (Steel Channel) یک مقطع سازه‌ای سنگین U شکل حاصل از نورد گرم یا پرسی برای تحمل بار است. بسیاری از کاربران این دو محصول را به دلیل تشابه ظاهری اشتباه می‌گیرند؛ اما آبرو معمولاً از ورق گالوانیزه با ضخامت ۰.۴ تا ۲ میلی‌متر ساخته میشود و برای زهکشی سقف سوله و ساختمان کاربرد دارد، در حالی که ناودانی‌های صنعتی سنگین، مانند سری UNP، به‌عنوان تیر یا ستون در اسکلت‌های فلزی استفاده می‌شوند.
مشخصات فنی ورق مناسب برای ساخت آبرو
ورق گالوانیزه با ضخامت ۰.۵ تا ۲ میلی‌متر، یکی از پرکاربردترین متریال‌ها برای ساخت آبرو شیروانی است؛ زیرا پوشش روی آن به افزایش مقاومت در برابر زنگ‌زدگی و رطوبت کمک می‌کند. استفاده از ورق‌های فولادی بدون پوشش محافظ در محیط‌های مرطوب می‌تواند خطر خوردگی را افزایش دهد؛ ازاین‌رو، ورق‌های دارای پوشش روی (Zinc) معمولاً در اولویت قرار می‌گیرند.
در پروژه‌های صنعتی و مناطقی با شرایط خورنده، ممکن است از ورق‌های استیل ۳۰۴ یا ۳۱۶ به دلیل مقاومت مناسب در برابر خوردگی استفاده شود. بااین‌حال، انتخاب گرید مناسب باید بر اساس شرایط محیطی و نوع عوامل خورنده انجام شود.
برای پروژه‌های ساختمانی معمولی و سوله‌ها، ورق‌های گالوانیزه رنگی کوره‌ای با ضخامت‌های ۰.۵، ۰.۶ و ۰.۷ میلی‌متر نیز از گزینه‌های رایج هستند.
انواع ورق مناسب برای ساخت آبرو شیروانی
- ورق گالوانیزه ساده: دارای پوشش محافظ روی، شکل‌پذیری مناسب و ضخامت‌های متنوع؛ قابل استفاده در پروژه‌های ساختمانی و صنعتی، متناسب با طراحی آبرو.
- ورق گالوانیزه رنگی: دارای پوشش رنگی کارخانه‌ای، ظاهر زیبا و قابلیت استفاده در سقف‌های شیروانی رنگی. مقاومت آن در برابر تابش UV و شرایط جوی به کیفیت پوشش بستگی دارد.
- ورق استیل ۳۰۴ و ۳۱۶: مقاوم در برابر بسیاری از عوامل خورنده و مناسب برای محیط‌های مرطوب یا دارای شرایط شیمیایی خاص. قیمت اولیه این ورق‌ها معمولاً بیشتر از ورق گالوانیزه است.
بررسی انواع آبرو شیروانی؛ جعبه‌ای، لندنی، فیتیله‌ای و مخفی
انواع آبرو شیروانی بر اساس هندسه مقطع به مدل‌های جعبه‌ای (چهارگوش)، لندنی (گرد یا نیم‌دایره)، فیتیله‌ای و مخفی تقسیم می‌شوند که هرکدام ظرفیت انتقال آب و ظاهر متفاوتی دارند. انتخاب الگوی فرم‌دهی ورق باید بر اساس مساحت سقف، شیب سازه، شدت بارندگی و ظرفیت سیستم تخلیه انجام گیرد.
۱. آبرو جعبه‌ای (چهارگوش)
آبرو جعبه‌ای یا چهارگوش به دلیل مقطع مستطیلی و امکان طراحی با ظرفیت مناسب انتقال آب، در سقف سوله‌ها و سازه‌های بزرگ صنعتی کاربرد زیادی دارد.
این آبرو معمولاً از ورق گالوانیزه ساخته میشود و ضخامت و ابعاد آن بر اساس ظرفیت موردنیاز، طول دهانه و شرایط بارگذاری انتخاب می‌شوند. ابعاد متداول می‌توانند شامل عرض‌هایی مانند ۱۰، ۱۵ و ۲۰ سانتی‌متر باشند.
۲. آبرو لندنی (گرد یا نیم‌دایره)
آبرو لندنی دارای مقطعی نیم‌دایره‌ای و لبه‌های گرد است که می‌تواند از تجمع رسوبات در گوشه‌های تیز جلوگیری کند و ظاهر مناسبی به سقف ویلاها بدهد.
این مقطع معمولاً از ورق گالوانیزه با ضخامت متناسب با ابعاد و شرایط نصب تولید میشود. شکل منحنی آن می‌تواند نظافت کانال را آسان‌تر کند؛ البته نگهداری دوره‌ای همچنان ضروری است.
۳. آبرو فیتیله‌ای
آبرو فیتیله‌ای یکی از مدل‌های متداول آبرو شیروانی است که لبه‌های آن برای افزایش استحکام و کاهش خطر بریدگی دست، به شکل فیتیله یا لبه برگشته فرم داده می‌شوند.
این محصول بیشتر در سقف‌های شیروانی سبک، آلاچیق‌ها و برخی ساخت‌وسازهای سنتی کاربرد دارد و ممکن است با دستگاه‌های خم‌کاری یا به روش‌های دستی تولید شود.
۴. آبرو مخفی
آبرو مخفی در داخل ساختار سقف یا پشت فلاشینگ پنهان میشود تا کانال آبرو در نمای بیرونی ساختمان دیده نشود.
این سیستم به طراحی دقیق، آب‌بندی مطمئن و پیش‌بینی مسیر تخلیه اضطراری نیاز دارد؛ زیرا نشتی در آبروهای مخفی می‌تواند به لایه‌های داخلی سقف و دیواره‌ها آسیب برساند. ضخامت ورق باید متناسب با ابعاد، تکیه‌گاه‌ها و شرایط بارگذاری تعیین شود.
۵. آبرو یک‌طرفه و دوطرفه
آبروهای یک‌طرفه آب را به یک سمت هدایت می‌کنند، در حالی که در برخی طراحی‌های دوطرفه، آب از بخش مرکزی یا خط‌الرأس به دو سمت سقف هدایت میشود.
در سقف‌های دوشیب، نحوه جمع‌آوری و تخلیه آب باید با هندسه سقف و مسیرهای زهکشی هماهنگ باشد. انتخاب سیستم مناسب می‌تواند به توزیع بهتر جریان آب و کاهش احتمال سرریز کمک کند.
وقتی صحبت از اجرای سقف عرشه فولادی میشود، تنها انتخاب ورق و تیرآهن کافی نیست و اتصال بین بتن و فولاد نیز باید به‌درستی طراحی شود. در این شرایط، آشنایی با اینکه برشگیر ناودانی چیست و چگونه در سیستم مرکب عمل می‌کند، به درک بهتر ساختار سقف و جزئیات اجرایی آن کمک خواهد کرد.
جدول مقایسه فنی انواع آبرو گالوانیزه
| نوع آبرو | شکل مقطع | ضخامت پیشنهادی ورق | میزان دبی خروجی آب | کاربرد اصلی |
|---|---|---|---|---|
| جعبه‌ای (چهارگوش) | مستطیل یا مربع | ۱.۰ تا ۲.۰ میلی‌متر | قابل طراحی برای دبی بالا | سوله، کارخانه‌ها و سالن‌های ورزشی |
| لندنی (گرد) | نیم‌دایره | ۰.۴ تا ۰.۶ میلی‌متر | متوسط تا بالا، بسته به ابعاد | ویلاها و ساختمان‌های مسکونی |
| فیتیله‌ای | مقطع دارای لبه فیتیله | ۰.۵ تا ۰.۷ میلی‌متر | وابسته به ابعاد و شیب | آلاچیق‌ها و سقف‌های کوچک |
| مخفی | U یا V شکل تقویت‌شده | ۱.۲ تا ۲.۰ میلی‌متر | وابسته به طراحی سیستم | سازه‌های مدرن و نمای مینیمال |
نکته: ضخامت‌های جدول مقادیر پیشنهادی هستند و نباید بدون محاسبه ظرفیت آبرو، بار برف، فاصله تکیه‌گاه‌ها و شرایط نصب به‌عنوان استاندارد قطعی در نظر گرفته شوند.
مراحل خط تولید و خم‌کاری آبرو با ورق (گام‌به‌گام)
تولید آبرو شیروانی شامل چهار مرحله اصلی محاسبات ابعادی، برش‌کاری ورق، خم‌کاری و کنترل کیفیت نهایی است.
۱. محاسبات عرض دهانه
در گام اول، عرض کل کلاف ورق بر اساس مجموع اندازه جان، بال‌ها و لبه‌های برگشتی محاسبه میشود.
برای مثال، ممکن است برای ساخت یک آبرو جعبه‌ای با ابعاد مشخص، ورقی با عرض کلی ۵۰ سانتی‌متر موردنیاز باشد. مقدار دقیق به شکل مقطع و ابعاد نهایی بستگی دارد.
۲. برش‌کاری طولی
رول‌های بزرگ ورق گالوانیزه با دستگاه گیوتین یا خطوط برش نواری به ابعاد موردنیاز برش داده می‌شوند.
طول قطعات می‌تواند بر اساس سفارش و امکانات تولید، برای مثال ۲، ۳ یا ۶ متر، تعیین شود.
۳. خم‌کاری و فرم‌دهی
دو روش رایج برای فرم‌دهی آبرو عبارت‌اند از:
روش پرس‌برک:
ورق روی قالب قرار می‌گیرد و با فشار دستگاه، خم‌های ۹۰ درجه یا زوایای موردنیاز ایجاد می‌شوند. این روش برای سفارش‌های سفارشی و تولید مقاطع با ضخامت بیشتر کاربرد دارد.
روش رول‌فرمینگ:
ورق نواری از میان مجموعه‌ای از غلتک‌های متوالی عبور می‌کند و به‌صورت پیوسته به شکل آبرو درمی‌آید. این روش برای تولید انبوه و یکنواخت مناسب است.
۴. کنترل انحنا و تاب‌گیری
در مرحله پایانی، قطعات تولیدشده از نظر تاب‌دیدگی طولی، یکنواختی زوایا، ابعاد مقطع و کیفیت لبه‌ها بررسی می‌شوند تا با مشخصات سفارش مطابقت داشته باشند.
ناودانی تنها در اسکلت و اجزای اصلی ساختمان کاربرد ندارد و در اجرای سازه‌های مربوط به سقف‌های شیروانی نیز استفاده میشود. برای آشنایی با ناودانی شیروانی و کاربردهای آن، بهتر است عواملی مانند شکل مقطع، ابعاد، نحوه اتصال و شرایط محیطی پروژه را نیز در نظر بگیرید.
راهنمای عملیاتی زیرسازی، نصب و آب‌بندی آبرو
نصب صحیح آبرو مستلزم اجرای زیرسازی محکم، ایجاد شیب مناسب به سمت قیف خروجی، تثبیت با براکت‌های مقاوم و آب‌بندی کامل اتصالات است.
۱. اجرای شاسی و زیرسازی نگهدارنده آبرو
زیرسازی آبروهای سنگین صنعتی می‌تواند با استفاده از مقاطع فولادی مقاوم، از جمله ناودانی، طراحی و اجرا شود. انتخاب ابعاد و نوع مقطع باید بر اساس وزن آبرو، بار برف، بار ناشی از تجمع آب و فاصله تکیه‌گاه‌ها انجام گیرد.
اجرای صحیح زیرسازی به توزیع مناسب بار و کاهش احتمال تغییر شکل کانال کمک می‌کند.
برای مشاهده مشخصات فنی و بررسی قیمت انواع مقاطع فلزی، می‌توانید به صفحه اختصاصی خرید ناودانی مراجعه کنید.
۲. اعمال شیب و تثبیت تجهیزات نگهدارنده
پس از آماده‌سازی شاسی، باید شیب مناسب به سمت قیف خروجی اعمال شود.
برای برخی سیستم‌های آبرو، شیب حدود ۱ درصد می‌تواند به‌عنوان نقطه شروع طراحی در نظر گرفته شود؛ اما مقدار نهایی باید بر اساس نوع آبرو، طول مسیر، ظرفیت تخلیه و دستورالعمل سازنده تعیین شود.
برای ساخت براکت‌ها، تسمه‌های مهارکننده و فریم‌های نگهدارنده آبرو روی زیرسازی سقف سوله، استفاده از نبشی‌های کوچک نیز رایج است. این مقاطع L شکل می‌توانند برای ایجاد اتصالات و مهار آبرو به کار روند.
برای اطلاع از سایزبندی‌ها و ثبت سفارش این محصولات، می‌توانید بخش فروش نبشی را بررسی کنید.
۳. اتصال شاخه‌ها و آب‌بندی نهایی
در مرحله نهایی، شاخه‌های آبرو باید مطابق روش اتصال تعیین‌شده برای محصول به یکدیگر متصل شوند.
در برخی سیستم‌ها، همپوشانی ۱۰ تا ۱۵ سانتی‌متری می‌تواند مورد استفاده قرار گیرد؛ اما مقدار دقیق باید با نوع آبرو، طراحی اتصال و دستورالعمل سازنده هماهنگ باشد.
محل اتصالات با مواد آب‌بندی سازگار با جنس ورق پوشانده میشود و در صورت نیاز، از پرچ یا اتصالات مکانیکی مناسب برای تثبیت استفاده میشود.
پس از اتمام نصب، مسیر آبرو و تمام اتصالات باید از نظر نشتی، گرفتگی و عملکرد صحیح خروجی آزمایش شوند.
سوالات متداول کاربران
۱. طول عمر مفید آبرو گالوانیزه شیروانی چقدر است؟
طول عمر آبرو گالوانیزه به ضخامت ورق، کیفیت پوشش روی، شرایط آب‌وهوایی، میزان آلودگی محیط و کیفیت نصب بستگی دارد. در شرایط مناسب، ممکن است عمر مفید آن در محدوده ۱۵ تا ۲۵ سال قرار گیرد؛ اما این بازه تضمین‌شده نیست و نگهداری دوره‌ای بر دوام محصول تأثیر می‌گذارد.
۲. بهترین روش برای آب‌بندی اتصالات آبرو چیست؟
روش مناسب آب‌بندی به جنس ورق، نوع اتصال و شرایط محیطی بستگی دارد. در بسیاری از سیستم‌ها، استفاده از همپوشانی مناسب، چسب ماستیک پلی‌یورتان یا درزگیر سازگار و تثبیت مکانیکی می‌تواند به کاهش احتمال نشتی کمک کند.
استفاده از ایزوگام یا قیر برای آب‌بندی آبروهای فلزی باید با احتیاط و بر اساس سازگاری مواد و دستورالعمل اجرایی بررسی شود؛ زیرا تغییرات دمایی و انبساط و انقباض می‌توانند بر عملکرد اتصال تأثیر بگذارند.
۳. چه فاکتورهایی بر قیمت ساخت آبرو با ورق تأثیر می‌گذارند؟
قیمت نهایی ساخت آبرو به عوامل زیر وابسته است:
- ضخامت ورق و میزان مصرف مواد اولیه
- نوع متریال، مانند گالوانیزه ساده، گالوانیزه رنگی یا استیل
- ابعاد و پیچیدگی مقطع
- روش خم‌کاری و تجهیزات موردنیاز
- هزینه برش‌کاری، اتصالات و آب‌بندی
- مقدار سفارش و هزینه حمل‌ونقل
هرچه ضخامت ورق بیشتر و ابعاد دهانه بزرگ‌تر باشد، میزان مصرف متریال و در بسیاری از موارد هزینه ساخت افزایش می‌یابد.
