تیرآهن چیست؟ راهنمای جامع انواع استاندارد، اجزا، جدول وزن و کاربرد

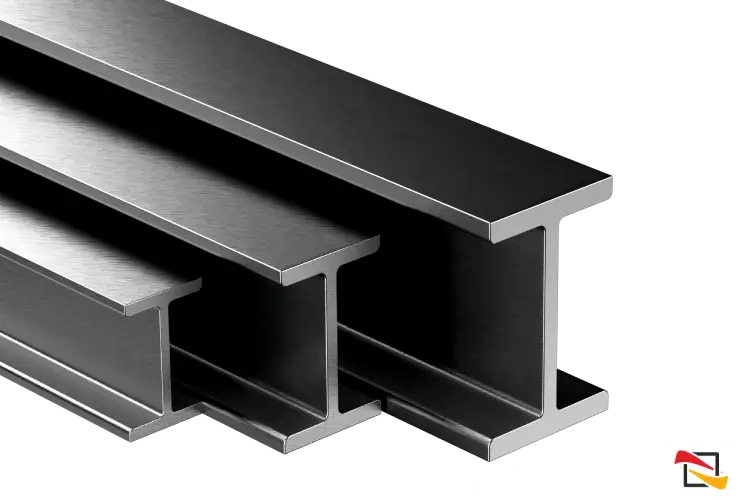

تیرآهن یکی از مهم‌ترین مقاطع فولادی نورد گرم با مقطع I یا H شکل است که در سازه‌های فولادی و برخی سیستم‌های سازه‌ای برای تحمل و انتقال نیروهای خمشی و برشی مورد استفاده قرار می‌گیرد. این مقطع فولادی می‌تواند به‌عنوان تیر، ستون، نعل درگاه و سایر اجزای باربر یا سازه‌ای به کار رود.

انتخاب صحیح تیرآهن به عواملی مانند نوع سازه، میزان بار، دهانه، شرایط بارگذاری، مشخصات فولاد و محاسبات مهندسی بستگی دارد. به همین دلیل، صرفاً بزرگ‌تر یا سنگین‌تر بودن تیرآهن به معنای مناسب‌تر بودن آن برای یک پروژه نیست.

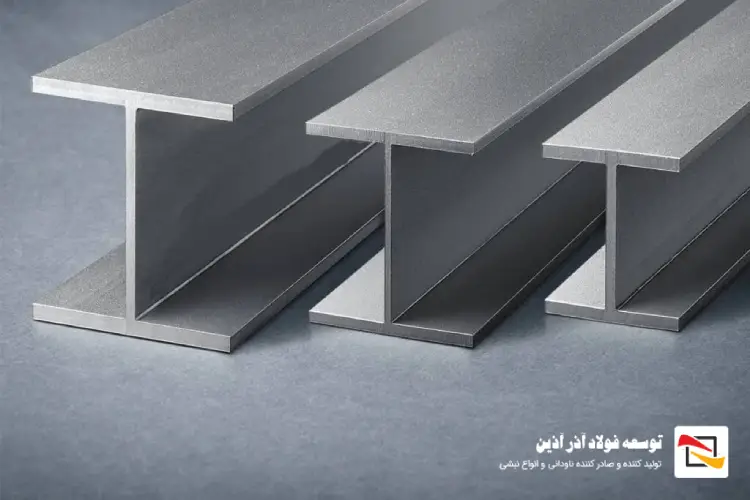

تیرآهن از چه بخش‌هایی تشکیل شده است؟

مقطع تیرآهن از دو بخش اصلی تشکیل می‌شود:

جان تیرآهن (Web)

جان تیرآهن بخش عمودی و مرکزی مقطع است که دو بال را به یکدیگر متصل می‌کند. این قسمت نقش مهمی در تحمل نیروهای برشی و حفظ شکل هندسی مقطع دارد.

ضخامت جان در انواع مختلف تیرآهن متفاوت است و یکی از مشخصات مهم برای شناسایی و انتخاب مقطع محسوب می‌شود.

بال تیرآهن (Flange)

بال تیرآهن دو قسمت افقی در بالا و پایین جان هستند که بخش قابل توجهی از مقاومت مقطع در برابر لنگر خمشی را تأمین می‌کنند.

فاصله و شکل قرارگیری بال‌ها نسبت به جان، ارتفاع مقطع، عرض بال و ضخامت اجزای آن، مشخصات هندسی و ظرفیت مقطع را تحت تأثیر قرار می‌دهد.

نکته مهم: عملکرد سازه‌ای تیرآهن فقط به ضخامت جان یا بال وابسته نیست. مشخصات کامل هندسی مقطع، خواص فولاد، طول دهانه، شرایط تکیه‌گاهی و نحوه بارگذاری باید هم‌زمان در طراحی بررسی شوند.





انواع تیرآهن بر اساس استاندارد و شکل مقطع

تیرآهن‌ها بر اساس استاندارد تولید، شکل بال‌ها و ابعاد مقطع در گروه‌های مختلفی قرار می‌گیرند. مهم‌ترین انواع مورد استفاده در بازار ایران عبارت‌اند از:

تیرآهن IPE

تیرآهن IPE یکی از رایج‌ترین مقاطع مورد استفاده در ساختمان‌سازی ایران است. در این نوع تیرآهن، بال‌ها تقریباً موازی هستند و ضخامت بال در امتداد عرض آن تغییر محسوسی ندارد.

ویژگی‌های مهم تیرآهن IPE عبارت‌اند از:

• بال‌های تقریباً موازی
• کاربرد گسترده در ساختمان‌سازی
• تولید در سایزهای مختلف
• امکان استفاده در تیرها و برخی اعضای سازه‌ای
• شناخته‌شدن در بازار ایران به‌عنوان تیرآهن اروپایی

تیرآهن INP

تیرآهن INP دارای بال‌هایی با سطح داخلی شیب‌دار است. ضخامت بال از قسمت نزدیک جان به سمت لبه تغییر می‌کند.

این تفاوت هندسی باعث می‌شود شکل ظاهری INP با IPE متفاوت باشد و در طراحی و اجرای اتصالات باید مشخصات واقعی مقطع در نظر گرفته شود.

تیرآهن هاش یا IPB

تیرآهن هاش (H-Beam) به دلیل شکل H مانند و بال‌های پهن، یکی از مقاطع مهم فولادی در سازه‌های سنگین محسوب می‌شود.

مقاطع هاش بر اساس وزن و ضخامت اجزای خود به گروه‌های مختلفی تقسیم می‌شوند.

HEA؛ هاش سبک

مقاطع HEA نسبت به گروه‌های سنگین‌تر هاش وزن و ضخامت کمتری دارند و بسته به طراحی سازه می‌توانند در اعضای مختلف مورد استفاده قرار گیرند.

HEB؛ هاش سنگین

HEB دارای بال و جان ضخیم‌تر نسبت به HEA است و در سازه‌هایی که به ظرفیت باربری بالاتر نیاز دارند، کاربرد بیشتری دارد.

HEM؛ هاش فوق‌سنگین

HEM از مقاطع سنگین‌تر خانواده H است که با ضخامت بیشتر بال و جان برای کاربردهای سازه‌ای با نیاز به ظرفیت بالاتر تولید می‌شود.

انتخاب بین HEA، HEB و HEM باید بر اساس محاسبات سازه‌ای انجام شود و صرفاً بر اساس وزن یا ابعاد ظاهری مقطع صورت نگیرد.







تیرآهن زنبوری یا تیرآهن شبکه چیست؟

تیرآهن زنبوری یا تیرآهن شبکه، نوعی تیر ساخته‌شده با ایجاد بازشو در جان تیرآهن و اتصال مجدد قطعات است. بازشوهای ایجادشده می‌توانند شکل‌های مختلفی داشته باشند.

هدف از این روش، افزایش ارتفاع مؤثر مقطع و تغییر برخی ویژگی‌های هندسی آن بدون افزایش متناسب وزن فولاد است.

با این حال، ایجاد بازشو در جان می‌تواند رفتار تیر را از نظر برش، کمانش موضعی، تمرکز تنش و مقاومت در محل بازشوها تغییر دهد. بنابراین طراحی و اجرای تیرآهن زنبوری باید با محاسبات دقیق انجام شود.

کاربرد تیرآهن در ساختمان و سازه

تیرآهن مانند ناودانی بسته به طراحی سازه می‌تواند در بخش‌های مختلف ساختمان مورد استفاده قرار گیرد.

استفاده از تیرآهن به عنوان تیر اصلی

تیرهای اصلی وظیفه دریافت بارهای واردشده از اعضای فرعی و انتقال آن‌ها به تکیه‌گاه‌ها یا ستون‌ها را بر عهده دارند.

استفاده به عنوان تیر فرعی

تیرهای فرعی می‌توانند بارهای کف یا سقف را دریافت کرده و به تیرهای اصلی منتقل کنند. انتخاب مقطع تیر فرعی به دهانه، بارگذاری و سیستم سازه‌ای وابسته است.

استفاده از تیرآهن به عنوان ستون

برخی مقاطع تیرآهن، به‌ویژه مقاطع H شکل مانند هاش، می‌توانند در طراحی ستون‌های فولادی مورد استفاده قرار گیرند.

در این کاربرد، علاوه بر مقاومت فشاری، مواردی مانند کمانش، طول مؤثر، شرایط مهاربندی و لاغری عضو اهمیت زیادی دارند.

استفاده در نعل درگاه

تیرآهن می‌تواند در برخی سیستم‌های اجرایی به‌عنوان نعل درگاه در بالای بازشوهای دیوار مورد استفاده قرار گیرد تا بار قسمت بالای بازشو به شکل مناسب به تکیه‌گاه‌ها منتقل شود.

نوع و ابعاد مقطع باید بر اساس دهانه بازشو، بار وارده و جزئیات اجرایی تعیین شود.

اتصال تیرآهن به ستون چگونه انجام می‌شود؟

یکی از مهم‌ترین بخش‌های اجرای اسکلت فولادی، اتصال تیر به ستون است.

این اتصال می‌تواند به صورت ساده، مفصلی یا گیردار و با استفاده از روش‌های مختلفی مانند اتصال پیچی یا جوشی اجرا شود.

در برخی اتصالات، قطعات کمکی مانند نبشی، ورق اتصال، ورق روسری و زیرسری یا سخت‌کننده‌ها نیز مورد استفاده قرار می‌گیرند.

انتخاب نوع اتصال باید توسط طراح سازه و مطابق نقشه‌های اجرایی انجام شود؛ زیرا رفتار اتصال در انتقال نیروهای محوری، برشی و خمشی نقش مهمی دارد.







جدول وزن و مشخصات فنی تیرآهن‌های پرکاربرد

وزن تیرآهن یکی از پارامترهای مهم در خرید، برآورد مقدار فولاد و محاسبه وزن سازه است.

وزن هر شاخه از حاصل‌ضرب وزن واحد طول در طول شاخه به دست می‌آید:

وزن شاخه = وزن هر متر تیرآهن × طول شاخه

برای شاخه استاندارد ۱۲ متری، وزن واقعی محصول باید با مشخصات کارخانه و جدول استاندارد مربوط به همان مقطع تطبیق داده شود.

جدول زیر برخی ابعاد و وزن‌های رایج تیرآهن‌های مورد استفاده در بازار ایران را نشان می‌دهد:

سایز تیرآهن	ارتفاع تقریبی h (mm)	عرض تقریبی بال b (mm)	ضخامت جان tw (mm)	ضخامت بال tf (mm)	وزن تقریبی هر متر (kg/m)	وزن تقریبی شاخه ۱۲ متری (kg)
تیرآهن ۱۲	120	64	4.4	6.3	10.4	125
تیرآهن ۱۴	140	73	4.7	6.9	12.9	155
تیرآهن ۱۶	160	82	5.0	7.4	15.8	190
تیرآهن ۱۸	180	91	5.3	8.0	18.8	225
تیرآهن ۲۰	200	100	5.6	8.5	22.4	269
تیرآهن ۲۲	220	110	5.9	9.2	26.2	315
تیرآهن ۲۴	240	120	6.2	9.8	30.7	368
تیرآهن ۳۰	300	150	7.1	10.7	42.2	506

توجه: اعداد جدول باید به‌عنوان مقادیر مرجع در نظر گرفته شوند. وزن واقعی تیرآهن ممکن است بر اساس استاندارد تولید، تلرانس‌های مجاز و مشخصات کارخانه متفاوت باشد. برای خرید و محاسبات دقیق، وزن درج‌شده در جدول رسمی تولیدکننده یا استاندارد مربوطه را بررسی کنید.

تیرآهن سبک و سنگین چه تفاوتی دارند؟

یکی از اصطلاحات رایج در بازار فولاد، تیرآهن سبک و سنگین است.

تیرآهنی که وزن واحد طول آن کمتر از مقدار مرجع یک جدول استاندارد باشد، در بازار معمولاً به‌عنوان تیرآهن سبک شناخته می‌شود؛ در مقابل، مقاطعی که وزن بیشتری دارند در گروه سنگین‌تر قرار می‌گیرند.

اما سبک یا سنگین بودن به‌تنهایی معیار مناسبی برای انتخاب تیرآهن نیست. در طراحی سازه باید مواردی مانند مقاومت مقطع، ممان اینرسی، مدول مقطع، لاغری و شرایط بارگذاری نیز بررسی شوند.

کارخانه‌های تولیدکننده تیرآهن در ایران

در بازار ایران، تیرآهن توسط تولیدکنندگان مختلفی تولید و عرضه می‌شود. از جمله نام‌های شناخته‌شده می‌توان به موارد زیر اشاره کرد:

• ذوب‌آهن اصفهان (ESCO)
• فولاد البرز ایرانیان (FAICO)
• جهان فولاد غرب (JFCO)
• فولاد یزد
• ناب تبریز
• کوثر اهواز

محصولات هر کارخانه ممکن است از نظر وزن، سایزبندی، استاندارد تولید، مشخصات شیمیایی و مکانیکی و تلرانس ابعادی تفاوت داشته باشند.

بنابراین هنگام خرید، بهتر است نام کارخانه و مشخصات درج‌شده روی محصول با گواهی کیفیت و مشخصات سفارش تطبیق داده شود.

علائم اختصاری روی تیرآهن چیست؟

برخی کارخانه‌ها نام تجاری یا علامت اختصاری خود را روی جان تیرآهن حک یا نورد می‌کنند. این علامت می‌تواند به شناسایی تولیدکننده کمک کند.

برای نمونه، محصولات برخی تولیدکنندگان با علائم تجاری یا اختصاری مشخص عرضه می‌شوند. با این حال، صرف مشاهده یک علامت روی تیرآهن به‌تنهایی برای احراز اصالت یا کیفیت محصول کافی نیست و در خریدهای مهم بهتر است مشخصات فنی، گواهی آنالیز و اسناد فروش نیز بررسی شوند.

عوامل مؤثر بر قیمت تیرآهن

قیمت تیرآهن تحت تأثیر عوامل مختلف بازار فولاد قرار دارد. مهم‌ترین عوامل عبارت‌اند از:

۱. وزن تیرآهن

هرچه وزن واحد طول مقطع بیشتر باشد، مقدار فولاد مصرفی نیز بیشتر خواهد بود و این موضوع مستقیماً روی قیمت هر شاخه تأثیر می‌گذارد.

۲. نوع و استاندارد تیرآهن

قیمت مقاطع IPE، INP و H یا هاش می‌تواند با یکدیگر متفاوت باشد.

۳. کارخانه تولیدکننده

برند تولیدکننده، کیفیت محصول، ظرفیت تولید و شرایط عرضه می‌تواند بر قیمت نهایی تأثیرگذار باشد.

۴. قیمت روز فولاد

نوسانات قیمت مواد اولیه، انرژی، ارز و شرایط بازار فولاد از عوامل مؤثر بر قیمت تیرآهن هستند.

۵. مقدار سفارش

حجم خرید، شرایط پرداخت، هزینه حمل و محل تحویل نیز می‌توانند قیمت تمام‌شده را تغییر دهند.

فولاد St37 و St52 چه تفاوتی دارند؟

St37 و St52 از نام‌های قدیمی و رایج برای گریدهای فولادی هستند که در بازار ایران همچنان استفاده می‌شوند.

به‌صورت کلی، فولادهای رده St52 نسبت به St37 استحکام تسلیم بالاتری دارند؛ اما انتخاب گرید فولاد باید بر اساس محاسبات سازه‌ای و مشخصات فنی پروژه انجام شود.

در استانداردهای جدید اروپایی، گریدهای معادل یا نزدیک مانند S235 و S355 نیز مورد استفاده قرار می‌گیرند و تطبیق دقیق باید بر اساس استاندارد محصول انجام شود.

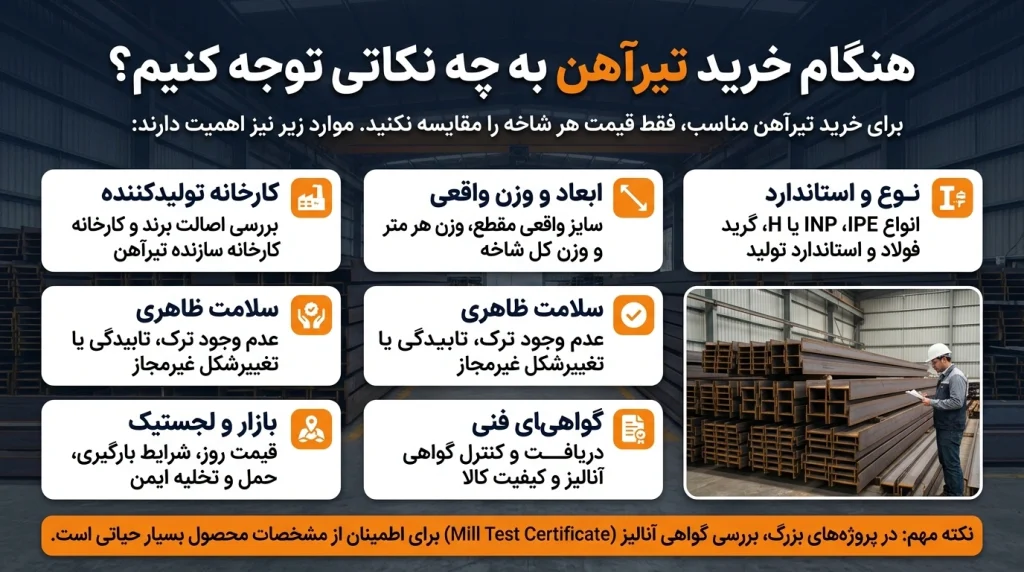

هنگام خرید تیرآهن به چه نکاتی توجه کنیم؟

برای خرید تیرآهن مناسب، فقط قیمت هر شاخه را مقایسه نکنید. موارد زیر نیز اهمیت دارند:

• نوع تیرآهن: IPE، INP یا H
• سایز و ابعاد واقعی مقطع
• وزن هر متر
• وزن کل شاخه
• کارخانه تولیدکننده
• گرید فولاد
• استاندارد تولید
• سلامت ظاهری محصول
• وجود ترک، تابیدگی یا تغییرشکل غیرمجاز
• گواهی آنالیز و کنترل کیفیت
• شرایط حمل و تخلیه
• قیمت روز بازار

در پروژه‌های بزرگ، بررسی گواهی آنالیز شیمیایی و مکانیکی (Mill Test Certificate) می‌تواند برای اطمینان از مشخصات محصول اهمیت ویژه‌ای داشته باشد.





چگونه وزن یک شاخه تیرآهن را محاسبه کنیم؟

برای محاسبه وزن تقریبی یک شاخه تیرآهن، کافی است وزن واحد طول را در طول شاخه ضرب کنید.

فرمول محاسبه وزن تیرآهن

وزن شاخه = وزن هر متر × طول شاخه

برای مثال، اگر وزن یک تیرآهن ۲۰ حدود ۲۲.۴ کیلوگرم در هر متر باشد و طول شاخه ۱۲ متر باشد:

۲۲.۴ × ۱۲ = ۲۶۸.۸ کیلوگرم

بنابراین وزن تقریبی شاخه برابر با ۲۶۸.۸ کیلوگرم خواهد بود که در بازار ممکن است به‌صورت حدودی ۲۶۹ کیلوگرم بیان شود.

سوالات متداول

اصلی‌ترین تفاوت تیرآهن IPE و INP چیست؟

تفاوت اصلی این دو مقطع در شکل هندسی بال‌هاست. در IPE بال‌ها تقریباً موازی هستند، در حالی که در INP سطح داخلی بال شیب‌دار است و ضخامت آن در عرض بال تغییر می‌کند.

تیرآهن هاش چیست؟

تیرآهن هاش یا H-Beam مقطعی با بال‌های پهن‌تر نسبت به تیرآهن‌های معمولی I شکل است. این مقاطع در انواعی مانند HEA، HEB و HEM تولید می‌شوند و بسته به مشخصات خود در اعضای مختلف سازه‌ای کاربرد دارند.

تیرآهن سبک بهتر است یا سنگین؟

سبک یا سنگین بودن به‌تنهایی معیار مناسبی برای انتخاب نیست. مقطع مناسب باید بر اساس بارگذاری، دهانه، شرایط تکیه‌گاهی، مشخصات فولاد و محاسبات سازه‌ای انتخاب شود.

وزن یک شاخه ۱۲ متری تیرآهن چگونه محاسبه می‌شود؟

وزن شاخه ۱۲ متری از ضرب وزن واحد طول تیرآهن در عدد ۱۲ به دست می‌آید.

برای مثال، اگر وزن تیرآهن ۲۲ برابر با ۲۶.۲ کیلوگرم بر متر باشد:

۲۶.۲ × ۱۲ = ۳۱۴.۴ کیلوگرم

بنابراین وزن تقریبی شاخه ۱۲ متری حدود ۳۱۵ کیلوگرم است.

تیرآهن IPE بیشتر در چه سازه‌هایی استفاده می‌شود؟

IPE یکی از مقاطع رایج در ساختمان‌های فولادی ایران است و می‌تواند در طراحی تیرها و برخی اعضای سازه‌ای مورد استفاده قرار گیرد. کاربرد دقیق آن به محاسبات و سیستم سازه‌ای پروژه بستگی دارد.

آیا تیرآهن زنبوری مقاومت بیشتری دارد؟

تیرآهن زنبوری به دلیل افزایش ارتفاع مؤثر مقطع می‌تواند برخی ویژگی‌های هندسی مانند ممان اینرسی را افزایش دهد؛ اما ایجاد بازشو در جان، رفتار تیر در برابر برش و کمانش را نیز تحت تأثیر قرار می‌دهد. بنابراین نمی‌توان صرفاً بر اساس افزایش ارتفاع، آن را در تمام شرایط مقاوم‌تر دانست.
