ستون یکی از مهم‌ترین اعضای باربر قائم در ساختمان است که نیروهای واردشده از تیرها، سقف‌ها و سایر اجزای سازه را دریافت و به فونداسیون منتقل میکند. عملکرد مناسب ستون به طراحی صحیح مقطع، مصالح، اتصالات، آرماتورگذاری، شرایط بارگذاری و نحوه اجرای آن وابسته است. به همین دلیل، جانمایی ستونها و انتخاب نوع آن باید هم‌زمان با ملاحظات معماری و محاسبات سازهای انجام شود.
ستونها را میتوان از جنبه‌های مختلفی مانند جنس مصالح، شکل مقطع، نوع بارگذاری، نسبت لاغری و سیستم آرماتوربندی دسته‌بندی کرد. در این مقاله، انواع ستون در ساختمان، ویژگی‌های هر کدام، اصول ستون‌گذاری در پلان و تفاوت سیستمهای بتنی، فولادی و مرکب را بررسی می‌کنیم.
ستون چیست و چه وظیفهای در ساختمان دارد؟
ستون یک عضو سازهای عمدتاً قائم است که برای تحمل و انتقال نیروهای فشاری و، بسته به سیستم سازهای و شرایط بارگذاری، نیروهای خمشی و برشی طراحی میشود.
مسیر انتقال بار در یک ساختمان را میتوان به‌صورت ساده چنین در نظر گرفت:
سقف → تیرها یا سیستم باربر → ستونها → فونداسیون → خاک
البته در برخی سیستمهای سازهای، بخشی از بارهای جانبی توسط دیوارهای برشی، قاب‌های خمشی یا سایر اعضای مقاوم در برابر بار جانبی تحمل میشود.
اهمیت ستون به این دلیل است که خرابی یک عضو باربر اصلی میتواند باعث انتقال مجدد نیرو به سایر اعضا و در شرایط خاص، ایجاد خرابی پیشرونده یا ناپایداری موضعی و گسترده سازه شود. به همین دلیل، طراحی ستون باید مطابق ضوابط سازهای و توسط مهندس محاسب انجام شود.
انواع ستون در ساختمان بر اساس جنس مصالح
یکی از رایج‌ترین روش‌های دسته‌بندی ستونها، تقسیم آنها بر اساس مصالح تشکیل‌دهنده است.
۱. ستون بتن‌آرمه
ستون بتن‌آرمه از بتن و آرماتورهای فولادی تشکیل میشود. بتن بخش قابل‌توجهی از نیروهای فشاری را تحمل میکند و میلگردهای طولی و عرضی برای تأمین ظرفیت کششی، کنترل رفتار و محصورشدگی بتن و تأمین الزامات شکل‌پذیری به کار می‌روند.
ستون‌های بتن‌آرمه در ساختمان‌های مسکونی، اداری، تجاری و بسیاری از پروژه‌های متداول کاربرد گسترده‌ای دارند.
مزایای ستون بتن‌آرمه
- دسترسی نسبتاً مناسب به مصالح
- مقاومت مناسب در برابر حریق در صورت طراحی و اجرای صحیح
- امکان اجرای مقاطع متنوع
- عملکرد مناسب در برابر نیروهای فشاری
- امکان ایجاد اتصال یکپارچه با تیر و فونداسیون
محدودیت‌های ستون بتن‌آرمه
- نیاز به قالب‌بندی و بتن‌ریزی
- نیاز به زمان برای رسیدن بتن به مقاومت موردنظر
- وابستگی کیفیت نهایی به کیفیت بتن‌ریزی و عمل‌آوری
- امکان افزایش ابعاد مقطع در برخی پروژهها
۲. ستون فولادی
ستون فولادی از مقاطع فولادی مانند تیرآهن، مقاطع H، قوطی و پروفیل‌های ساختهشده یا مرکب تشکیل میشود.
مقاومت مناسب فولاد نسبت به وزن آن باعث شده است این نوع ستون در بسیاری از ساختمان‌های اسکلت فلزی و پروژه‌هایی که سرعت اجرای سازه اهمیت دارد، مورد استفاده قرار گیرد.
مزایای ستون فولادی
- سرعت بالای ساخت و نصب
- نسبت مناسب مقاومت به وزن
- امکان ساخت و مونتاژ بخش قابل‌توجهی از سازه در کارخانه
- کاهش وزن مرده در برخی سیستم‌ها
- مناسب برای دهانه‌ها و هندسه‌های متنوع
محدودیت‌های ستون فولادی
- کاهش مقاومت مکانیکی فولاد در دماهای بالا
- نیاز احتمالی به سیستم حفاظت در برابر حریق
- حساسیت عملکرد سازه به کیفیت اتصالات
- نیاز به کنترل خوردگی در محیط‌های مستعد خوردگی
- اهمیت بالای کنترل کمانش در اعضای فشاری
۳. ستون مرکب یا کامپوزیت
ستون مرکب از ترکیب فولاد و بتن تشکیل میشود. یکی از نمونه‌های شناخته‌شده آن، مقاطع فولادی پرشده با بتن یا CFT (Concrete-Filled Tube) است.
در این سیستم، همکاری فولاد و بتن میتواند به استفاده مؤثرتر از ظرفیت هر دو مصالح کمک کند.
مزایای ستون مرکب
- امکان دستیابی به ظرفیت باربری بالا در مقاطع نسبتاً فشرده
- همکاری فولاد و بتن در تحمل بار
- امکان بهبود عملکرد در برابر حریق، بسته به جزئیات سیستم
- مناسب برای برخی ساختمان‌های بلندمرتبه و پروژه‌های خاص
البته طراحی ستون مرکب به محاسبات تخصصی و جزئیات اجرایی دقیق نیاز دارد و نمیتوان صرفاً بر اساس ظرفیت اسمی مصالح، عملکرد آن را ارزیابی کرد.
۴. ستون‌های چوبی و سنگی
ستون‌های چوبی و سنگی بیشتر در معماری سنتی، پروژه‌های خاص، مرمت ساختمان‌های تاریخی یا طراحی‌های معماری ویژه دیده می‌شوند.
کاربرد آنها به شرایط پروژه، سیستم سازهای، نوع مصالح و الزامات آیین‌نامه‌ای وابسته است و در ساختمان‌های متعارف امروزی معمولاً ستون بتن‌آرمه یا فولادی کاربرد بیشتری دارد.
کاربرد نبشی در ساخت و تقویت برخی ستون‌های فلزی
در برخی ستون‌های فولادی مرکب یا ساختهشده از چند مقطع، از نبشی برای ایجاد اتصالات، بست‌ها، ورق‌های اتصال یا اجزای رابط استفاده میشود.
با این حال، نقش نبشی در هر ستون به نوع مقطع، جزئیات اتصال و طراحی سازه بستگی دارد. بنابراین نمیتوان استفاده از نبشی را به‌طور عمومی بهعنوان عامل افزایش صلبیت یا ظرفیت تمام ستونها در نظر گرفت.
در ستون‌های ساختهشده از چند پروفیل، محل، تعداد و ابعاد اعضای رابط باید بر اساس محاسبات و نقشه‌های اجرایی تعیین شود.

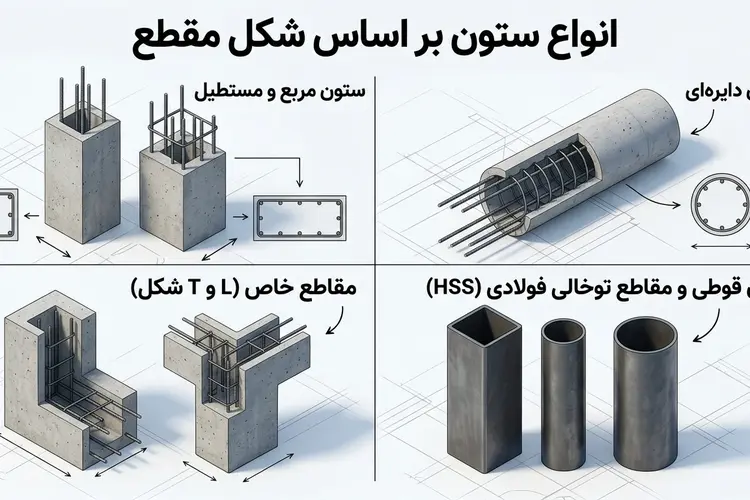

انواع ستون بر اساس شکل مقطع
شکل مقطع ستون بر ظرفیت باربری، سختی، نحوه اتصال، معماری فضا و روش اجرا تأثیر می‌گذارد.
ستون مربع و مستطیل
مقاطع مربع و مستطیل از رایج‌ترین مقاطع ستون‌های بتن‌آرمه هستند و به دلیل شکل ساده، قالب‌بندی و اجرای نسبتاً آسانی دارند.
این مقاطع همچنین امکان هماهنگی مناسب با دیوارها و عناصر معماری را فراهم می‌کنند.
ستون دایره‌ای
ستون‌های دایره‌ای یا استوانه‌ای در ساختمانها، پارکینگ‌ها، پل‌ها و پروژه‌های معماری خاص مورد استفاده قرار می‌گیرند.
از مزایای هندسی مقطع دایره‌ای میتوان به رفتار نسبتاً یکنواخت‌تر مقطع در جهات مختلف و ظاهر مناسب آن اشاره کرد.
در ستون‌های بتن‌آرمه دایره‌ای، استفاده از خاموت مارپیچ یا آرماتورهای عرضی مناسب میتواند در تأمین الزامات محصورشدگی و شکل‌پذیری نقش داشته باشد.
ستون قوطی و مقاطع توخالی فولادی
مقاطع توخالی مربع و مستطیل یا HSS در سازه‌های فولادی کاربرد دارند.
این مقاطع به دلیل شکل بسته خود می‌توانند در برابر پیچش عملکرد مناسبی داشته باشند و از نظر معماری نیز ظاهر تمیزی ایجاد کنند.
البته ظرفیت ستون قوطی فقط به شکل مقطع وابسته نیست و ابعاد، ضخامت، جنس فولاد، طول مؤثر، شرایط مهاربندی و نحوه اتصال نیز در طراحی آن مؤثر هستند.
مقاطع خاص L، T و سایر اشکال
در برخی پروژهها، برای هماهنگی ستون با هندسه پلان یا جلوگیری از بیرون‌زدگی عضو سازهای به فضای معماری، از مقاطع خاص استفاده میشود.
در سازه‌های بتن‌آرمه نیز ممکن است مقطع ستون با توجه به محل قرارگیری آن در گوشه، کنج یا تقاطع دیوارها شکل متفاوتی داشته باشد.
انواع ستون بر اساس نوع بارگذاری
ستونها فقط تحت بار محوری خالص قرار نمی‌گیرند. در ساختمان واقعی معمولاً ترکیبی از نیروهای محوری و لنگرهای خمشی به ستون وارد میشود.
ستون تحت بار محوری
در حالت ایده‌آل، نیروی فشاری از محور مرکزی مقطع عبور میکند و ستون عمدتاً تحت فشار محوری قرار دارد.
این حالت بیشتر یک مدل نظری برای تحلیل است و در سازه واقعی باید اثرات لنگر، خروج از مرکزیت و سایر نیروها نیز بررسی شود.
ستون تحت بارگذاری خارج از مرکز تک‌محوره
در این حالت، نیروی فشاری نسبت به یکی از محورهای مقطع دارای خروج از مرکزیت است و علاوه بر نیروی محوری، لنگر خمشی نیز ایجاد میشود.
این وضعیت در بسیاری از ستون‌های واقعی ساختمان مشاهده میشود.
ستون تحت بارگذاری دو‌محوره
اگر نیروی محوری دارای خروج از مرکزیت نسبت به هر دو محور اصلی مقطع باشد، ستون تحت اثر فشار محوری و لنگر خمشی حول دو محور قرار می‌گیرد.
این وضعیت معمولاً به تحلیل و طراحی دقیق‌تری نیاز دارد.
دسته‌بندی ستون بر اساس لاغری و کمانش
یکی از عوامل مهم در طراحی ستون‌های فشاری، نسبت لاغری است.
به‌طور ساده، افزایش طول مؤثر عضو نسبت به ابعاد و شعاع ژیراسیون مقطع، حساسیت ستون به ناپایداری را افزایش می‌دهد.
ستون کوتاه
در اعضای نسبتاً کوتاه و مهاربندی‌شده، اثرات کمانش ممکن است نسبت به مقاومت مصالح نقش کمتری داشته باشد؛ با این حال، تشخیص کوتاه یا لاغر بودن ستون صرفاً با یک نسبت ساده ارتفاع به عرض انجام نمی‌شود و به شرایط تکیه‌گاهی، طول مؤثر، شکل مقطع و ضوابط طراحی بستگی دارد.
ستون لاغر
ستون‌های لاغر نسبت به ناپایداری و اثرات مرتبه دوم حساس‌تر هستند.
در چنین اعضایی، تغییر شکل جانبی میتواند باعث افزایش لنگرهای داخلی شود؛ بنابراین بررسی کمانش و اثرات P-Δ و P-δ در طراحی اهمیت پیدا میکند.
انواع ستون بتن‌آرمه بر اساس آرماتور عرضی
در ستون‌های بتن‌آرمه، آرایش میلگردهای طولی و عرضی تأثیر مهمی بر رفتار عضو دارد.
ستون خاموت‌دار
در ستون خاموت‌دار، میلگردهای طولی توسط خاموت‌های بسته در فواصل مشخص مهار می‌شوند.
خاموت‌ها علاوه بر مشارکت در تأمین الزامات برشی و محصورشدگی بتن، به نگه‌داشتن میلگردهای طولی در موقعیت طراحی کمک می‌کنند.
ستون مارپیچی یا اسپیرال
در این نوع ستون، آرماتور عرضی به صورت مارپیچ پیوسته پیرامون میلگردهای طولی قرار می‌گیرد.
محصورشدگی مناسب هسته بتنی میتواند در افزایش شکل‌پذیری و بهبود رفتار عضو تحت بارهای شدید نقش داشته باشد. میزان این اثر به جزئیات طراحی، درصد و فاصله آرماتور مارپیچ و الزامات آیین‌نامه‌ای وابسته است.
کاربرد ناودانی در ساخت ستون‌های مرکب و باکس
در برخی سازه‌های فولادی، میتوان چند پروفیل را با استفاده از جزئیات اتصال مناسب به یکدیگر متصل کرد تا یک مقطع مرکب یا ستون باکس ساختهشده ایجاد شود.
برای مثال، استفاده از دو یا چند ناودانی میتواند در برخی طرح‌ها بخشی از یک مقطع مرکب را تشکیل دهد.
اما ظرفیت نهایی چنین ستونی فقط به تعداد ناودانی‌ها وابسته نیست و عواملی مانند:
- ابعاد و ضخامت ناودانی
- فاصله بین مقاطع
- نوع و فاصله اتصالات
- طول عضو
- شرایط مهاربندی
- مشخصات فولاد
- نحوه انتقال نیرو
باید در طراحی بررسی شوند.
مقایسه ستون بتن‌آرمه، فولادی و مرکب
| شاخص | ستون بتن‌آرمه | ستون فولادی | ستون مرکب |
|---|---|---|---|
| سرعت اجرای سازه | معمولاً کمتر | معمولاً بالا | متوسط تا بالا |
| نیاز به قالب‌بندی | دارد | معمولاً ندارد | بسته به سیستم |
| مقاومت در برابر حریق | مناسب در صورت طراحی و پوشش بتن کافی | نیازمند حفاظت مناسب در بسیاری از شرایط | بسته به سیستم، میتواند مناسب باشد |
| وزن سازه | معمولاً بیشتر | معمولاً کمتر | وابسته به طراحی |
| کنترل کیفیت | وابسته به بتن‌ریزی و عمل‌آوری | وابسته به ساخت و اتصالات | نیازمند کنترل هر دو سیستم |
| امکان اجرای مقاطع باریک | محدودیت‌های معماری و سازهای دارد | مناسب‌تر در بسیاری از کاربردها | میتواند بسیار مناسب باشد |
| پیچیدگی اجرا | متوسط | متوسط تا بالا | معمولاً بالاتر |
| کاربرد رایج | ساختمان‌های بتن‌آرمه | اسکلت فولادی | پروژه‌های خاص و ساختمان‌های بلندمرتبه |
توجه: هیچ‌یک از این سیستم‌ها را نمیتوان بدون در نظر گرفتن شرایط پروژه بهعنوان گزینه مناسب‌تر برای همه ساختمانها معرفی کرد. انتخاب سیستم ستون‌گذاری باید بر اساس محاسبات سازهای، معماری، شرایط اجرا، هزینه و الزامات پروژه انجام شود.
اصول ستون‌گذاری در پلان ساختمان
ستون‌گذاری صحیح یکی از مهم‌ترین مراحل هماهنگی میان معماری و سازه است. ستونها باید به گونه‌ای جانمایی شوند که ضمن تأمین مسیر مناسب انتقال بار، کمترین تداخل را با عملکرد فضاهای معماری ایجاد کنند.
۱. ایجاد شبکه منظم ستونها
در بسیاری از ساختمانها، ایجاد یک شبکه منظم ستون‌گذاری میتواند طراحی تیرها، سقف و فونداسیون را ساده‌تر کند.
اما نمیتوان یک فاصله ثابت مانند ۴ تا ۷ متر را برای تمام ساختمانها بهعنوان «فاصله استاندارد ستون» تعیین کرد. فاصله مناسب به عواملی مانند:
- نوع سقف
- کاربری ساختمان
- بارگذاری
- ارتفاع طبقات
- نوع سیستم سازهای
- ابعاد زمین
- معماری
- ظرفیت مقاطع
- شرایط لرزه‌ای
وابسته است.
۲. هماهنگی ستونها با دیوارها
در صورت امکان، ستونها می‌توانند در محل دیوارهای پیرامونی، تیغه‌ها یا فضاهای خدماتی قرار بگیرند تا بیرون‌زدگی آنها از فضای مفید کاهش پیدا کند.
با این حال، پنهان کردن ستون در دیوار نباید باعث شود جانمایی سازهای نامناسب شود. مسیر انتقال بار و الزامات سازهای همیشه اولویت طراحی هستند.
۳. توجه به پارکینگ
در طراحی ساختمان‌های دارای پارکینگ، محل ستونها باید با ابعاد خودرو، مسیر حرکت، فضای باز شدن درها، مسیر گردش و ضوابط مربوط به پارکینگ هماهنگ شود.
عرض مناسب جای پارک و مسیرهای حرکتی باید مطابق ضوابط معماری و مقررات محلی پروژه تعیین شود و یک عدد ثابت برای تمام ساختمانها قابل استفاده نیست.
۴. تداوم ستونها در طبقات
تا حد امکان، مسیر انتقال بار ستونها باید از طبقات بالاتر به طبقات پایین‌تر و فونداسیون به شکل منطقی و پیوسته طراحی شود.
جابجایی ناگهانی ستون یا انتقال بار از طریق تیرهای انتقالی میتواند طراحی سازه را پیچیده‌تر کند و باید از ابتدا در محاسبات لحاظ شود.
۵. هماهنگی ستون‌گذاری با فونداسیون
جانمایی ستونها مستقیماً بر نحوه طراحی پی تأثیر دارد.
فاصله، ابعاد و موقعیت ستونها باید به گونه‌ای باشد که طراحی فونداسیون، کنترل نشست و انتقال نیرو به خاک امکان‌پذیر باشد.
عوامل مؤثر بر انتخاب نوع ستون
برای انتخاب نوع ستون نمیتوان فقط قیمت مصالح را در نظر گرفت. مهم‌ترین عوامل عبارت‌اند از:
نوع ساختمان
ساختمان مسکونی، صنعتی، تجاری، اداری و سوله ممکن است نیازهای سازهای متفاوتی داشته باشد.
تعداد طبقات
افزایش ارتفاع ساختمان میتواند اهمیت وزن سازه، بارهای جانبی، لاغری ستون و سیستم مقاوم در برابر زلزله را بیشتر کند.
شرایط بارگذاری
بارهای ثقلی، باد، زلزله و سایر بارهای طراحی باید در انتخاب سیستم سازهای لحاظ شوند.
شرایط محیطی
رطوبت، خوردگی، حریق و شرایط بهره‌برداری می‌توانند بر انتخاب مصالح و سیستم حفاظت ستون تأثیر بگذارند.
محدودیت‌های معماری
ابعاد ستون و محل قرارگیری آن باید با پلان معماری، پارکینگ، مسیرهای عبور و فضاهای داخلی هماهنگ باشد.
سرعت اجرای پروژه
در پروژه‌هایی که زمان اجرا اهمیت زیادی دارد، ساخت کارخانه‌ای و نصب سریع اعضای فولادی میتواند یکی از عوامل مؤثر در انتخاب سیستم باشد.
اشتباهات رایج در ستون‌گذاری
برخی خطاها می‌توانند باعث افزایش هزینه یا پیچیده شدن طراحی سازه شوند:
- تعیین محل ستون صرفاً بر اساس زیبایی معماری
- استفاده از یک فاصله ثابت برای تمام ستونها
- بی‌توجهی به مسیر انتقال بار
- تغییر محل ستون در طبقات بدون بررسی سازهای
- نادیده گرفتن فضای گردش خودرو در پارکینگ
- انتخاب مقطع ستون بدون محاسبات
- بی‌توجهی به کمانش ستون‌های فولادی
- اجرای نادرست اتصالات ستون‌های فولادی
- تغییر ابعاد یا آرماتور ستون بدون تأیید مهندس سازه
- در نظر نگرفتن الزامات حریق و خوردگی
آیا حداقل ابعاد ستون بتنی عدد ثابتی دارد؟
خیر؛ نمیتوان بدون مشخص کردن استاندارد مورد استفاده، نوع ساختمان، سیستم سازهای، شرایط بارگذاری و جزئیات طراحی یک عدد ثابت را بهعنوان حداقل ابعاد تمام ستون‌های بتنی اعلام کرد.
ابعاد ستون باید مطابق ضوابط مقررات مربوط و نتایج محاسبات سازهای تعیین شود. بنابراین عددی مانند «۳۰ سانتی‌متر برای تمام ستونها» را نباید بهعنوان یک قانون عمومی و مستقل از شرایط پروژه در نظر گرفت.
چرا ستون دچار کمانش میشود؟
کمانش یک پدیده ناپایداری است که به‌ویژه در اعضای فشاری لاغر اهمیت دارد.
افزایش طول مؤثر، کاهش سختی مقطع، شرایط نامناسب مهاربندی و افزایش نیروی فشاری می‌توانند حساسیت عضو به کمانش را افزایش دهند.
به همین دلیل در طراحی ستون‌های فولادی و سایر اعضای فشاری، طول مؤثر، شرایط تکیه‌گاهی، شعاع ژیراسیون و مشخصات مصالح مورد بررسی قرار می‌گیرد.
چرا ستون‌های مارپیچی می‌توانند شکل‌پذیری مناسبی داشته باشند؟
در ستون‌های بتن‌آرمه مارپیچی، آرماتور مارپیچ با محصور کردن هسته بتن میتواند در کنترل گسترش جانبی بتن و افزایش شکل‌پذیری عضو مؤثر باشد.
البته عملکرد لرزه‌ای ستون فقط به نوع آرماتور عرضی وابسته نیست و عواملی مانند مقدار و آرایش میلگردها، جزئیات اتصال تیر و ستون، مقاومت مصالح، نسبت بار محوری و الزامات سیستم باربر جانبی نیز اهمیت دارند.
سوالات متداول
ستون در ساختمان چه وظیفهای دارد؟
ستون یکی از اعضای باربر قائم است که نیروهای منتقلشده از سقف، تیرها و سایر اعضا را دریافت کرده و به فونداسیون منتقل میکند.
ستون بتنی بهتر است یا ستون فولادی؟
برای تمام پروژهها نمیتوان یک گزینه را بهعنوان انتخاب برتر معرفی کرد. نوع ساختمان، ارتفاع، سیستم مقاوم جانبی، شرایط اجرایی، هزینه، معماری و الزامات حریق و خوردگی در انتخاب بین سیستمهای مختلف مؤثر هستند.
فاصله مناسب ستونها چقدر است؟
فاصله ستونها عدد ثابتی برای تمام ساختمانها نیست و بر اساس دهانه موردنیاز، نوع سقف، بارگذاری، مقاطع سازهای و معماری تعیین میشود.
ستون لاغر چیست؟
ستون لاغر عضوی است که به دلیل هندسه، طول مؤثر و شرایط مهاربندی، حساسیت بیشتری نسبت به ناپایداری و اثرات مرتبه دوم دارد.
آیا میتوان محل ستون را بعد از طراحی تغییر داد؟
هرگونه جابهجایی ستون باید با بررسی مهندس سازه انجام شود؛ زیرا تغییر محل ستون میتواند مسیر انتقال بار و طراحی تیرها، سقف و فونداسیون را تغییر دهد.
آیا میتوان از ناودانی برای ساخت ستون استفاده کرد؟
در برخی سیستمهای فولادی میتوان از ناودانی بهعنوان بخشی از یک مقطع مرکب یا ساختهشده استفاده کرد، اما تعداد مقاطع، نحوه اتصال و ابعاد آنها باید بر اساس محاسبات سازهای تعیین شود.
