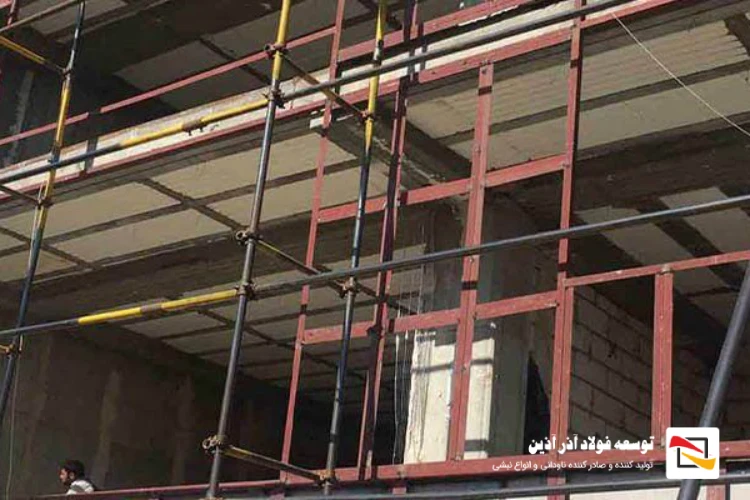

اجرای نبشی کشی ساختمان (وال‌پست) حیاتی‌ترین اقدام مهندسی برای مهار جانبی دیوارهای غیرسازه‌ای (تیغه‌ها) در برابر نیروهای زلزله و باد است که مانع از ریزش آواری دیوارها میشود. مطابق ضوابط سازمان نظام مهندسی، عدم اجرای صحیح این سفت‌کاری موجب عدم دریافت پایان‌کار ساختمان خواهد شد. در این مقاله جامع، تمامی مراحل اجرایی در سازه‌های بتنی و فلزی، ضوابط به‌روز آیین‌نامه‌ای، محاسبات سایز و برآورد هزینه‌ها را بررسی می‌کنیم.
نبشی‌کشی ساختمان چیست و چرا اجرای آن الزامی است؟
هدف اصلی نبشی‌کشی، جداسازی عملکردی دیوار از فریم اصلی سازه و انتقال نیروهای متعامد بر صفحه به اسکلت ساختمان است. دیوارهای آجری یا بلوکی بدون مهار جانبی در برابر شتاب زلزله صلبیت لازم را نداشته و به سرعت فرومی‌ریزند.
استفاده از مقاطع فولادی گوناگون از جمله نبشی به عنوان کلاف نگهدارنده، انعطاف‌پذیری دیوار را افزایش داده و از ترک‌خوردگی، شکسته شدن لبه‌ها و خارج شدن دیوار از محور قائم جلوگیری می‌کند.
مقایسه نبشی‌کشی سنتی با ضوابط جدید پیوست ۶ استاندارد ۲۸۰۰
بر اساس پیوست ۶ استاندارد ۲۸۰۰، اتصال مستقیم و صلب دیوار به ستون‌ها و تیرها کاملاً ممنوع بوده و دیوار باید آزادی حرکت درون‌صفحه‌ای داشته باشد.
در روش‌های قدیمی، نبشی‌ها به صورت صلب به ستون جوش یا پیچ می‌شدند که این امر در زمان زلزله باعث انتقال سختی دیوار به ستون و ایجاد «پدیده ستون کوتاه» می‌شد.
| شاخص فنی | نبشی‌کشی سنتی (منسوخ شده) | نبشی‌کشی طبق پیوست ۶ استاندارد ۲۸۰۰ |
|---|---|---|
| نوع اتصال به ستون | اتصال صلب (جوش یا انکر مستقیم) | اتصال تلسکوپی / کشویی (دارای آزادی حرکتی) |
| فاصله دیوار تا ستون | اتصال چسبیده به بتن/فولاد | ایجاد فاصله ۱ درصد ارتفاع دیوار (پُر شده با یونولیت/فوم) |
| شکل نبشی‌ها | نبشی‌های سرتاسری پیوسته | وال‌پست‌های منقطع یا آماده با سوراخ‌های لوبیایی |
| توزیع بار زلزله | درگیر شدن مستقیم دیوار با اسکلت | استقلال حرکتی دیوار و مهار صرفاً برون‌صفحه‌ای |
ساخت فریم‌های مدور، مخازن صنعتی و رینگ‌های فلزی نیازمند دقت بالا در فرآیند فرم‌دهی مقاطع زاویه‌دار است. اجرای صحیح خمکاری نبشی به صورت بال به داخل یا بال به خارج، تنش‌های پسماند را در مقطع کاهش داده و یکنواختی بال‌ها را حفظ می‌کند.
مقایسه نبشی‌کشی سنتی با ضوابط جدید پیوست ۶ استاندارد ۲۸۰۰
بر اساس پیوست ۶ استاندارد ۲۸۰۰، اتصال مستقیم و صلب دیوار به ستون‌ها و تیرها کاملاً ممنوع بوده و دیوار باید آزادی حرکت درون‌صفحه‌ای داشته باشد.
در روش‌های قدیمی، نبشی‌ها به صورت صلب به ستون جوش یا پیچ می‌شدند که این امر در زمان زلزله باعث انتقال سختی دیوار به ستون و ایجاد «پدیده ستون کوتاه» می‌شد.

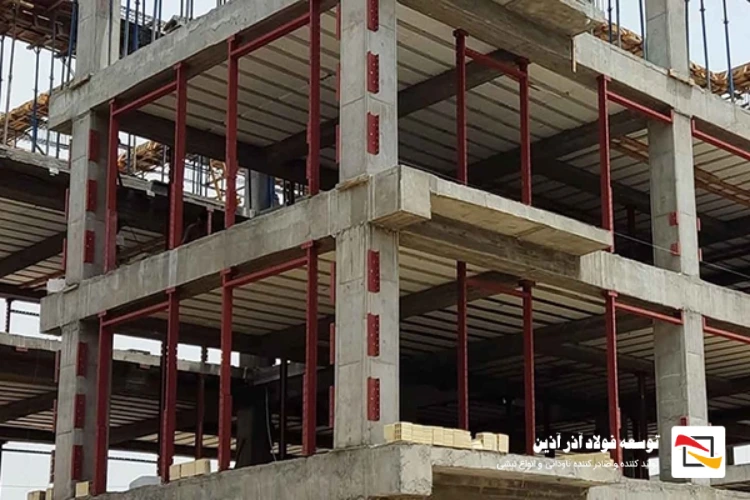

مراحل اجرای نبشی کشی ساختمان در سازه بتنی
مهم‌ترین اصل در سازه بتنی، اتصال ایمن مقاطع فولادی به بتن مسلح از طریق کاشت صفحه ستون (بیس‌پلیت) یا انکر بولت استاندارد است.
۱. علامت‌گذاری و شاقول‌کاری خط نما
پیشنیاز الزامی قبل از هرگونه سوراخ‌کاری.
محل دقیق قرارگیری دیوارها و مرکز کلاف‌ها روی سقف و کف با استفاده از شاقول یا تراز لیزری پیاده‌سازی میشود تا دیوار دچار پیچش نشود.
۲. کاشت پلیت یا انکر مکانیکی در بتن
- استفاده از انکر بولت با سایز حداقل M10 یا M12.
- در صورت عدم وجود صفحه جای‌گذاری‌شده هنگام بتن‌ریزی، با دریل هیلتی بتن سوراخ شده و صفحه فلزی با انکر مکانیکی (رول بولت) یا چسب کاشت میلگرد (انکر شیمیایی) محکم میشود.
۳. جوشکاری نبشی‌های عمودی و افقی
تنظیم فاصله دهانه‌ها بر اساس طول دیوار.
نبشی‌های عمودی به صفحات بالا و پایین متصل می‌شوند. در صورت استفاده از اتصال کشویی، نبشی سقف به صورت غلافی اجرا شده و نبشی دیوار داخل آن می‌لغزد.
۴. دیوارچینی و اجرای مش فایبرگلاس یا توری رابیتس
جلوگیری از ترک در محل اتصال فلز و مصالح.
دیوارچینی درون دهانه نبشی‌ها انجام شده و فاصله بین نبشی و بلوک با یونولیت پر میشود. سپس روی نبشی‌ها توری رابیتس یا مش ضد اسید نصب می‌گردد تا ملات گچ و خاک روی فلز ترک نخورد.
حمل و نقل مقاطع فولادی و بارگیری ترانزیت‌ها نیازمند رعایت سقف مجاز بارگیری بر اساس قوانین راهنمایی و رانندگی است. محاسبه وزن نبشی موجود در انبار یا سفارشی، امکان برنامه‌ریزی دقیق برای تعداد تریلی‌های حمل‌کننده و مدیریت هزینه‌های لوجستیک را فراهم می‌سازد.

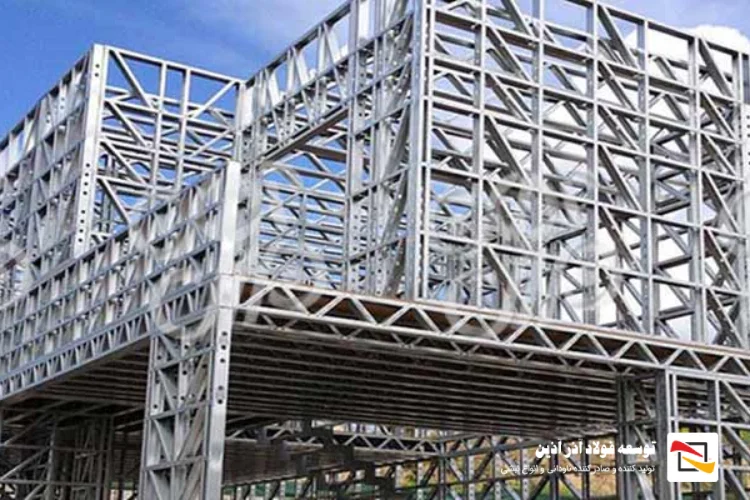

مراحل اجرای نبشی کشی ساختمان در سازه فلزی
اجرای کلاف‌بندی در سازه فلزی به دلیل امکان جوشکاری مستقیم به تیرها و ستون‌های فولادی بسیار سریع‌تر و با هزینه‌اجرایی کمتری انجام میشود.
جوشکاری ستونک‌های عمودی
نبشی‌های عمودی مستقیماً به بال تیر یا ستون فولادی جوش داده می‌شوند. برای رعایت فاصله جداسازی، از ورق‌های واسطه (لچکی) یا اتصالات لوبیایی استفاده میشود.
اجرای کلاف افقی (تیرک)
در دیوارهایی با ارتفاع بیش از ۳.۵ متر، یک کلاف افقی واسطه نصب می‌گردد. برای دهانه‌های عریض می‌توان از سایر مقاطع سازه‌ای مانند ناودانی نیز به عنوان تیرک افقی در کنار کلاف‌های قائم استفاده کرد.
ضد زنگ زدن تمامی مقاطع
کلیه اتصالات فولادی پیش از پوشش‌دهی نهایی باید با دو دست رنگ ضد زنگ پوشش داده شوند تا از پوسیدگی ناشی از رطوبت ملات جلوگیری شود.
ضوابط محاسباتی، سایزبندی و فواصل استاندارد
ضوابط مهندسی تعیین می‌کنند که چه زمانی دیوار نیاز به کلاف عمودی یا افقی دارد تا از پرت مصالح جلوگیری شود.
- محدودیت طول دیوار: اگر طول آزاد دیوار از ۴ متر (یا ۴۰ برابر ضخامت دیوار) بیشتر باشد، نصب کلاف قائم (وال‌پست عمودی) الزامی است.
- محدودیت ارتفاع دیوار: اگر ارتفاع آزاد دیوار از ۳.۵ متر تجاوز کند، اجرای کلاف افقی (تیرک) ضروری است.
- انتخاب سایز مناسب:
- برای دیوارهای ۱۰ سانتی‌متری (تیغه‌های داخلی): معمولاً از نبشی ۴ (40×40 mm) یا نبشی ۵ (50×50 mm) استفاده میشود.
- برای دیوارهای ۲۰ سانتی‌متری (دیوارهای پیرامونی): از نبشی ۶ (60×60 mm) یا کلاف‌های ناودانی استاندارد استفاده می‌گردد.
نبشی‌کشی نما و مهار بازشوها (پنجره، درب و نعل‌درگاه)
هرگونه بازشو با ابعاد بزرگتر از ۱ متر نیازمند مهار اختصاصی و اجرای نعل‌درگاه با نبشی مزدوج است.
شاسی‌کشی نما
برای اجرای نماهای سنگ یا آجر، زیرسازی با نبشی و قوطی انجام میشود تا بار سنگین نما مستقیماً به اسکلت منتقل شده و بر روی دیوار نازک‌کاری سنگینی نکند.
مهار قاب پنجره و درب
در اطراف بازشوها، نبشی‌ها به صورت فریم کامل (دور تا دور) قرار می‌گیرند تا نیروهای ناشی از ضربه بسته‌شدن درب/پنجره یا وزش باد به دیوار منتقل نشود.
برآورد هزینه و نحوه محاسبه دستمزد اجرای نبشی‌کشی
هزینه نهایی نبشی‌کشی ساختمان بر اساس مجموع هزینه متریال (وزنی) و دستمزد پیمانکار (متری یا کیلویی) محاسبه میشود.
عوامل تعیین‌کننده قیمت
- وزن فولاد مصرفی: قیمت روز نبشی، صفحات بیس‌پلیت و انکر بولت‌ها بر حسب کیلوگرم.
- نوع اسکلت سازه: دستمزد اجرا در سازه بتنی به دلیل نیاز به سوراخ‌کاری و کاشت انکر، حدود ۲۰ تا ۳۰ درصد بالاتر از سازه فلزی است.
نحوه محاسبه دستمزد پیمانکار
- بر مبنای متر طول: متداول‌ترین روش برای دیوارهای استاندارد (پرداخت بر اساس متر طول نبشی‌کشی انجام‌شده).
- بر مبنای وزن (کیلویی): مناسب برای پروژه‌های بزرگ یا شاسی‌کشی‌های سنگین نما.
سوالات متداول
آیا می‌توان به جای نبشی از قوطی پروفیل برای وال‌پست استفاده کرد؟
بله، اما نبشی به دلیل داشتن لبه (بال) ۹۰ درجه، بستر مناسب‌تری برای قرارگیری بلوک‌ها ایجاد می‌کند. در صورت استفاده از قوطی، باید قلاب یا شاخک‌های گیرداری مجزا روی آن جوش داده شود.
حداقل عمق کاشت انکر بولت در بتن چقدر است؟
حداقل عمق کاشت استاندارد برای انکرهای مکانیکی در بتن مسلح نباید از ۸ سانتی‌متر کمتر باشد تا در برابر نیروهای برشی زلزله دچار بیرون‌زدگی نشود.
فاصله جداسازی دیوار از ستون با چه متریالی پر میشود؟
این فاصله (حدود ۲ تا ۲.۵ سانتی‌متر) باید با مواد انعطاف‌پذیر مانند پلی‌استایرن (یونولیت) یا پشم سنگ پر شود و به هیچ عنوان نباید با سیمان یا ملات سخت پر گردد.
