محاسبه دقیق وزن مقاطع فولادی گامی حیاتی در برآورد هزینه‌های ساخت، کنترل بار مرده سازه و بهینه‌سازی هزینه‌های حمل‌ونقل است. برای محاسبه وزن کافی است ابعاد دقیق (طول بال، ضخامت و طول شاخه) را در فرمول هندسی ضرب کرده یا از جدول وزن استاندارد اشتال استفاده کنید. در این مقاله جامع، تمامی روش‌های فرمولی، جدول وزن سایزهای L30 تا L200، تفاوت وزن باسکول با وزن تئوری و روش ویژه محاسبه وزن نبشی لقمه را به صورت عملیاتی و کارگاهی بررسی می‌کنیم.
فرمول‌های محاسباتی وزن انواع نبشی
برای به‌دست آوردن وزن دقیق، ابتدا باید نوع مقطع (بال مساوی یا بال نامساوی) را مشخص کنید. فرمول ریاضی بر پایه حجم هندسی مقطع ضرب در چگالی فولاد (۷.۸۵ گرم بر سانتی‌متر مکعب یا ۷۸۵۰ کیلوگرم بر متر مکعب) استوار است.

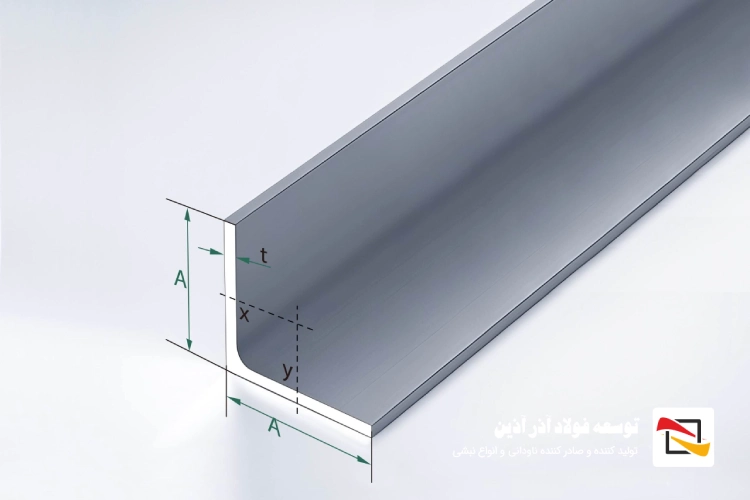

الف) فرمول محاسبه وزن نبشی بال مساوی
در این نوع مقطع، طول هر دو بال با یکدیگر برابر است. برای محاسبه وزن یک شاخه از فرمول زیر استفاده میشود:
وزن (کیلوگرم) = (۲ × طول بال (mm) × ضخامت (mm) × طول شاخه (m) × 7.85) ÷ 1000
نکته کارگاهی: در محاسبات سریع کارگاهی، می‌توانید مجموع طول دو بال منهای ضخامت را در ضخامت و طول ضرب کنید تا اثر هم‌پوشانی کنج داخلی نیز محاسبه شود.
ب) فرمول محاسبه وزن نبشی بال نامساوی
زمانی که اندازه دو بال متفاوت باشد (مانند L100×75×8)، مجموع اندازه هر دو بال در فرمول قرار می‌گیرد:
وزن (کیلوگرم) = ((طول بال اول + طول بال دوم − ضخامت) × ضخامت (mm) × طول (m) × 7.85) ÷ 1000
جهت استعلام قیمت روز و تامین انواع نبشی در سایزها و ضخامت‌های مختلف صنعتی و ساختمانی، می‌توانید با کارشناسان فولاد اذر اذین تماس بگیرید.
روش تخصصی محاسبه وزن نبشی لقمه
نبشی لقمه (یا نبشی خرد شده/وال‌پست) به قطعات برش‌خورده با طول‌های کوتاه (معمولاً ۱۰ تا ۳۰ سانتی‌متر) گفته میشود که در اتصالات تیر به ستون، نصب وال‌پست و مهار اجزای غیرسازه به کار می‌روند. محاسبه وزن این قطعات برای برآورد تعداد شاخه مورد نیاز و کاهش پرت مصالح در کارگاه اهمیت فراوانی دارد.
فرمول محاسبه وزن یک عدد نبشی لقمه
برای محاسبه وزن یک قطعه کوتاه، طول شاخه را بر حسب متر (مثلاً ۰.۱۵ متر برای ۱۵ سانتی‌متر) در فرمول استاندارد قرار می‌دهیم:
وزن یک لقمه (kg) = (۲ × طول بال (mm) × ضخامت (mm) × طول قطعه (m) × 7.85) ÷ 1000
مثال کاربردی کارگاهی برای نبشی لقمه:
فرض کنید برای اجرای پروژه وال‌پست به ۲۰۰ عدد نبشی لقمه سایز L50x50x5 به طول ۲۰ سانتی‌متر (۰.۲ متر) نیاز دارید:
- محاسبه وزن یک عدد لقمه:وزن یک عدد = (۲ × ۵۰ × ۵ × ۰.۲ × ۷.۸۵) ÷ ۱۰۰۰ ≈ ۰.۷۸۵ کیلوگرم
- محاسبه وزن کل ۲۰۰ عدد:وزن کل = ۲۰۰ × ۰.۷۸۵ = ۱۵۷ کیلوگرم
- تعداد شاخه ۶ متری مورد نیاز:هر شاخه ۶ متری امکان برش ۳۰ عدد لقمه ۲۰ سانتی‌متری را می‌دهد (بدون احتساب پرت برش). بنابراین برای ۲۰۰ عدد لقمه، به حدود ۷ شاخه ۶ متری نیاز خواهید داشت.
کنترل کیفیت جوش و اطمینان از سلامت اتصالات زیرسقف‌ها و نشیمن‌گاه‌های تیرها، نقش مستقیم در پایداری سازه دارد. بکارگیری نبشی لقمه در ساخت نشیمن‌های مرین، باعث تمرکز بهتر بار و تسهیل عملیات جوشکاری بر روی زیرسری‌ها و نشیمن‌های سفارشی میشود.
جدول جامع اشتال و وزن استاندارد (سایز L30 تا L200)
جدول زیر بر اساس استانداردهای بین‌المللی DIN EN 10056 و استاندارد ملی ایران ISIRI 13968 تنظیم شده است و وزن استاندارد یک متر، یک شاخه ۶ متری و یک شاخه ۱۲ متری را نشان می‌دهد:
| سایز مقطع (mm) | ضخامت (mm) | وزن یک متر (kg) | وزن شاخه ۶ متری (kg) | وزن شاخه ۱۲ متری (kg) |
|---|---|---|---|---|
| L 30×30 | ۳ | ۱.۳۶ | ۸.۱۶ | ۱۶.۳۲ |
| L 40×40 | ۴ | ۲.۴۲ | ۱۴.۵۲ | ۲۹.۰۴ |
| L 50×50 | ۴ | ۳.۰۶ | ۱۸.۳۶ | ۳۶.۷۲ |
| L 50×50 | ۵ | ۳.۷۷ | ۲۲.۶۲ | ۴۵.۲۴ |
| L 60×60 | ۵ | ۴.۵۷ | ۲۷.۴۲ | ۵۴.۸۴ |
| L 60×60 | ۶ | ۵.۴۲ | ۳۲.۵۲ | ۶۵.۰۴ |
| L 70×70 | ۶ | ۶.۳۸ | ۳۸.۲۸ | ۷۶.۵۶ |
| L 80×80 | ۷ | ۸.۴۱ | ۵۰.۴۶ | ۱۰۰.۹۲ |
| L 80×80 | ۸ | ۹.۶۶ | ۵۷.۹۶ | ۱۱۵.۹۲ |
| L 100×100 | ۸ | ۱۲.۲ | ۷۳.۲ | ۱۴۶.۴ |
| L 100×100 | ۱۰ | ۱۵.۱ | ۹۰.۶ | ۱۸۱.۲ |
| L 120×120 | ۱۰ | ۱۸.۲ | ۱۰۹.۲ | ۲۱۸.۴ |
| L 150×150 | ۱۲ | ۲۷.۳ | ۱۶۳.۸ | ۳۲۷.۶ |
| L 200×200 | ۱۶ | ۴۸.۵ | ۲۹۱.۰ | ۵۸۲.۰ |
در شکل‌دهی مقاطع فولادی برای ساخت سازه‌های قوس‌دار، گنبدها و سقف‌های قوس‌دار، مقاطع خطی باید تغییر زاویه دهند. خمکاری نبشی با دستگاه‌های نورد سه غلتکه یا پرس هیدرولیک انجام میشود تا بدون ایجاد ترک یا چین‌خوردگی، زاویه دلخواه در بال‌ها ایجاد شود.
تفاوت وزن تئوری (جدولی) و وزن واقعی (باسکول)
وزن خروجی از باسکول کارخانه به‌دلیل تولرانس‌های ضخامت و انحنای کنج داخلی معمولاً با وزن محاسباتی تئوری تفاوت دارد. در بازار مقاطع فولادی ایران، محصولات بر اساس تلورانس وزنی به دو دسته سبک و سنگین (استاندارد) تقسیم می‌شوند.
- مقاطع سنگین (استاندارد): تولیداتی نظیر ناب تبریز و آریان فولاد کاملاً منطبق بر جدول اشتال بوده و انحراف وزنی آن‌ها زیر ۲٪ است.
- مقاطع سبک: برخی تولیدات بازار به‌دلیل کاهش ضخامت در مرکز بال یا تغییر رادیوس کنج، وزنی بین ۵ تا ۱۰ درصد کمتر از جدول اشتال دارند.
تطابق ابعادی و وزنی مقاطع فولادی استاندارد مانند ناودانی و سایر مقاطع ساختمانی نقش مستقیمی در دریافت تأییدیه ناظر سازه ایفا می‌کند.
مثال عملیاتی محاسبه بارگیری و هزینه‌ها
برآورد دقیق وزن بار به محاسبه دقیق هزینه حمل‌ونقل و قیمت کل فاکتور کمک می‌کند.
مثال: خرید ۵۰ شاخه ۶ متری سایز L80x80x8 سنگین
- وزن یک شاخه ۶ متری (از جدول اشتال): ۵۷.۹۶ کیلوگرم
- وزن کل بار:وزن کل = ۵۰ × ۵۷.۹۶ = ۲۸۹۸ کیلوگرم (۲.۸۹۸ تن)
- انتخاب خودروی حمل: با توجه به وزن حدود ۲.۹ تن، این بار به یک دستگاه خودروی خاور یا نیسان سنگین نیاز دارد.
جمع‌بندی و نکات کلیدی
برای جلوگیری از خطا در پروژه، همواره قبل از ثبت سفارش نهایی:
- نوع مقطع (بال مساوی یا نامساوی) و کارخانه سازنده را مشخص کنید.
- برای قطعات اتصالات، تعداد و ابعاد نبشی لقمه را به‌دقت برآورد کنید تا کمترین پرت مصالح ایجاد شود.
- متراژ و تعداد شاخه را بر اساس وزن واقعی باسکول فاکتور نمایید.
