تیرآهن دوبل از اتصال دو تیرآهن فولادی به یکدیگر تشکیل میشود و زمانی کاربرد دارد که یک مقطع منفرد نتواند نیازهای سازه را تأمین کند یا استفاده از یک مقطع مرکب از نظر طراحی مناسب‌تر باشد. نحوه قرارگیری تیرآهن‌ها، نوع اتصال و شرایط بارگذاری، عملکرد نهایی این ترکیب را تعیین می‌کنند.
این مقطع در برخی پروژه‌های ساختمانی و صنعتی برای ساخت اعضای باربر، تقویت سازه یا تأمین سختی و مقاومت مورد نیاز استفاده میشود. بااین‌حال، دوبل کردن تیرآهن لزوماً مقاومت آن را دو برابر نمی‌کند؛ زیرا عواملی مانند کمانش، پایداری، نحوه انتقال نیرو و کیفیت اتصالات نیز بر عملکرد آن تأثیر دارند.
در ادامه، انواع تیرآهن دوبل، کاربردها، مزایا، معایب و نکات مهم انتخاب آن را بررسی می‌کنیم.

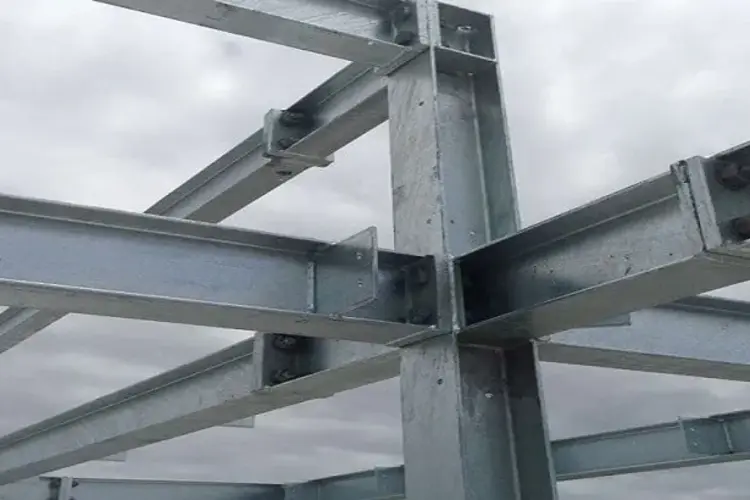

تیرآهن دوبل چیست و چگونه ساخته میشود؟
تیرآهن دوبل نوعی مقطع مرکب فولادی است که از اتصال دو تیرآهن با آرایشی مشخص ساخته میشود. این مقاطع میتوانند با استفاده از جوش، ورقهای رابط یا اتصالات پیچ‌ومهره‌ای به یکدیگر متصل شوند. روش اتصال باید متناسب با نیروهای واردشده و محاسبات مهندسی انتخاب شود.
هدف از ساخت تیرآهن دوبل، ایجاد مقطعی با مشخصات هندسی و مقاومتی متناسب با نیاز سازه است. برای مثال، زمانی که ظرفیت یا ابعاد یک تیرآهن منفرد برای پروژه کافی نباشد، مهندس محاسب می‌تواند استفاده از دو تیرآهن متصل به یکدیگر را در کنار سایر گزینه‌ها بررسی کند.
نکته مهم این است که قرار دادن دو تیرآهن کنار هم، به‌تنهایی یک مقطع مرکب مؤثر ایجاد نمی‌کند. اتصالات باید توانایی انتقال نیروهای لازم میان دو مقطع را داشته باشند تا مجموعه مطابق با فرضیات طراحی عمل کند.
در تولید مقاطع فولادی ساختمانی، کیفیت مواد اولیه و فرایند تولید فولاد اهمیت زیادی دارد. آهن اسفنجی یکی از مواد اولیه مورد استفاده در برخی واحدهای فولادسازی است که از احیای مستقیم سنگ‌آهن به دست می‌آید و می‌تواند به‌عنوان خوراک تولید فولاد مذاب در کوره‌های قوس الکتریکی استفاده شود. کیفیت فولاد تولیدشده در نهایت بر مشخصات محصولات فولادی مورد استفاده در پروژه‌های ساختمانی تأثیرگذار است.
تفاوت تیرآهن دوبل با تیرآهن معمولی
تیرآهن معمولی یک مقطع فولادی نوردشده در کارخانه است؛ اما تیرآهن دوبل از ترکیب دو مقطع ساخته میشود. این تفاوت می‌تواند بر سطح مقطع، ممان اینرسی، سختی خمشی، وزن و جزئیات اجرایی عضو تأثیر بگذارد.
برای انتخاب بین این دو گزینه، باید ظرفیت باربری، طول عضو، نوع تکیه‌گاه، محدودیت‌های معماری و هزینه ساخت بررسی شوند. در بعضی پروژه‌ها، یک تیرآهن منفرد با مشخصات مناسب، راهکار ساده‌تر و اقتصادی‌تری است؛ درحالی‌که در پروژه‌های دیگر، استفاده از دو مقطع می‌تواند نیازهای طراحی را بهتر تأمین کند.
انواع تیرآهن دوبل بر اساس نحوه قرارگیری مقاطع
نحوه قرارگیری دو تیرآهن یکی از عوامل مهم در تعیین مشخصات مقطع مرکب است. جهت قرارگیری جان‌ها و بال‌ها، فاصله بین مقاطع و نوع اتصال باید بر اساس عملکرد مورد انتظار انتخاب شوند.

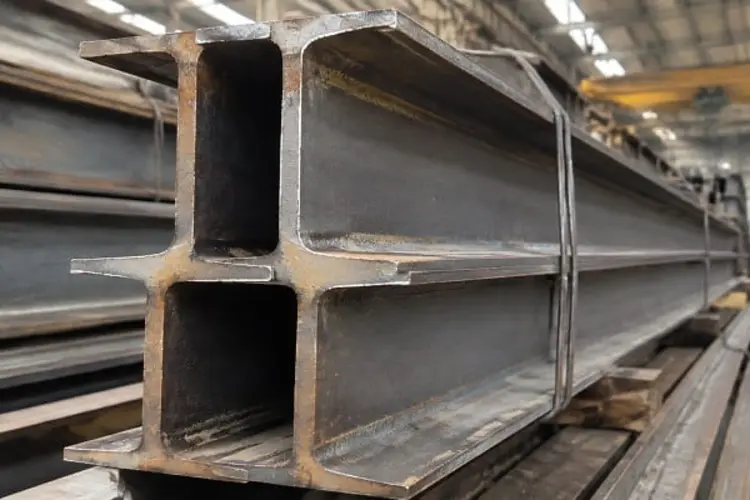

۱. تیرآهن دوبل با جان‌های مجاور
در این روش، دو تیرآهن به‌گونه‌ای کنار یکدیگر قرار می‌گیرند که جان‌های آن‌ها در مجاورت هم باشند. اتصال این مقاطع ممکن است با جوش یا روش‌های طراحی‌شده دیگر انجام شود.
این آرایش می‌تواند برای ایجاد مقطعی با عرض یا ظرفیت مورد نیاز استفاده شود؛ اما امکان اجرای آن به شکل مقاطع، دسترسی برای جوشکاری و جزئیات اتصال بستگی دارد.
در این حالت، کیفیت اتصال و کنترل تغییر شکل‌های ناشی از جوشکاری اهمیت زیادی دارد. همچنین باید نحوه توزیع تنش‌ها بین دو تیرآهن و کفایت اتصالات برای انتقال نیروهای لازم بررسی شود.
۲. تیرآهن دوبل با فاصله بین دو مقطع
در این آرایش، دو تیرآهن با فاصله مشخص از یکدیگر قرار می‌گیرند و به کمک ورق‌ها یا اتصالات رابط به هم متصل می‌شوند. این فاصله می‌تواند مشخصات هندسی مقطع مرکب را تغییر دهد و در برخی آرایش‌ها باعث افزایش ممان اینرسی مجموعه شود.
بااین‌حال، افزایش فاصله بین دو تیرآهن به‌تنهایی به معنای عملکرد بهتر نیست. ورقهای رابط و اتصالات باید متناسب با نیروهای طراحی باشند و پایداری هر یک از اجزا نیز کنترل شود.
این روش به‌ویژه زمانی اهمیت دارد که ابعاد کلی مقطع یا نحوه انتقال نیرو، محدودیت‌هایی در طراحی ایجاد کنند.
۳. تیرآهن دوبل با اتصال ورقهای رابط
در برخی مقاطع مرکب، دو تیرآهن با استفاده از ورقهای رابط در فواصل مشخص به یکدیگر متصل می‌شوند. این ورق‌ها میتوانند به عملکرد هماهنگ دو مقطع کمک کنند؛ مشروط بر اینکه ابعاد، ضخامت، فاصله و نوع اتصال آن‌ها بر اساس محاسبات مهندسی تعیین شده باشد.
تعداد ورق‌ها و فاصله آن‌ها نباید صرفاً بر اساس عرف کارگاهی انتخاب شود. در طراحی این نوع مقطع، نیروهای داخلی، احتمال کمانش اجزا و الزامات اجرایی باید در نظر گرفته شوند.
کاربرد تیرآهن دوبل چیست؟
تیرآهن دوبل در پروژه‌هایی کاربرد دارد که به مقطعی مرکب با مشخصات هندسی یا مقاومتی مشخص نیاز دارند. انتخاب این مقطع به نوع سازه، میزان بار، شرایط اتصال و نتایج محاسبات مهندسی بستگی دارد.
در اجرای سازه‌های ساختمانی، انتخاب مصالح باید متناسب با نوع عضو و وظیفه سازهای آن انجام شود. میلگرد یکی از مصالح اصلی در سازه‌های بتن‌آرمه است که برای تحمل نیروهای کششی و کمک به عملکرد مناسب بتن به کار می‌رود. شناخت تفاوت کاربرد میلگرد و مقاطع فولادی مانند تیرآهن به مهندسان و مجریان کمک می‌کند تا مصالح مورد نیاز هر بخش از ساختمان را با دقت بیشتری انتخاب کنند.
استفاده در اعضای باربر ساختمان
در برخی ساختمان‌های فولادی، تیرآهن دوبل می‌تواند برای ساخت اعضای باربر یا تأمین ظرفیت مورد نیاز بخش‌هایی از سازه استفاده شود. عواملی مانند طول دهانه، بارهای ثقلی، شرایط تکیه‌گاهی و محدودیت ارتفاع سازه در انتخاب آن مؤثرند.
البته استفاده از تیرآهن دوبل در همه پروژه‌ها ضروری نیست. گاهی یک تیرآهن با سایز مناسب یا مقطع فولادی دیگری می‌تواند نیاز سازه را با جزئیات اجرایی ساده‌تر تأمین کند.
تقویت اعضای فولادی
در پروژه‌های مقاوم‌سازی، ممکن است افزایش ظرفیت یا سختی یک عضو فولادی ضروری باشد. اتصال مقاطع جدید یا استفاده از ورقهای تقویتی می‌تواند یکی از راهکارهای قابل بررسی باشد.
بااین‌حال، روش تقویت باید پس از ارزیابی وضعیت عضو موجود، اتصالات، خوردگی، تغییر شکل‌ها و نیروهای واردشده تعیین شود. افزودن تیرآهن بدون بررسی مسیر انتقال بار و ظرفیت اتصالات می‌تواند مشکلات سازهای ایجاد کند؛ بنابراین، مقاوم‌سازی باید بر اساس طرح مهندسی مشخص انجام شود.
استفاده در سازه‌های صنعتی و کارگاهی
در برخی سازه‌های صنعتی، سوله‌ها و چارچوب‌های فولادی، به مقاطعی با ابعاد یا مشخصات خاص نیاز است. تیرآهن دوبل در صورت تأیید محاسبات می‌تواند یکی از گزینه‌های ساخت اعضای باربر باشد.
در این پروژه‌ها، علاوه بر بارهای سازهای، باید عواملی مانند وزن تجهیزات، ارتعاشات احتمالی، شرایط محیطی و روش نصب نیز در طراحی لحاظ شوند.
مزایای تیرآهن دوبل چیست؟
مهم‌ترین مزیت تیرآهن دوبل، امکان تنظیم مشخصات مقطع با ترکیب دو پروفیل فولادی است. این ویژگی زمانی مفید است که یک مقطع منفرد نتواند نیازهای طراحی را به‌طور کامل تأمین کند.
در پروژه‌های صنعتی و ساختمانی، انتخاب مقطع فولادی مناسب به شرایط بارگذاری، ابعاد مورد نیاز و جزئیات اجرایی بستگی دارد. ناودانی یکی از پروفیل‌های پرکاربرد فولادی با سطح مقطع U شکل است که در ساخت چارچوب‌ها، شاسی‌ها، اتصالات و برخی اجزای سازهای مورد استفاده قرار می‌گیرد. بررسی مشخصات فنی، وزن و ابعاد این مقطع به انتخاب محصول متناسب با نیاز پروژه کمک می‌کند.
- افزایش سطح مقطع فولادی: ترکیب دو تیرآهن می‌تواند سطح مقطع کل فولاد را افزایش دهد و در شرایط مناسب به تأمین ظرفیت مقاومتی مورد نیاز کمک کند. بااین‌حال، ظرفیت نهایی به عواملی مانند کمانش، خمش و نحوه اتصال نیز وابسته است.
- امکان بهبود سختی مقطع: نحوه قرارگیری دو تیرآهن می‌تواند ممان اینرسی و سختی خمشی مجموعه را تغییر دهد. میزان این تغییر به هندسه و آرایش مقاطع بستگی دارد و باید در محاسبات لحاظ شود.
- انعطاف‌پذیری در طراحی: استفاده از دو پروفیل امکان بررسی آرایش‌های مختلف را فراهم می‌کند. این ویژگی در پروژه‌هایی با محدودیت ابعادی یا شرایط اتصال خاص می‌تواند مفید باشد.
- امکان استفاده از مقاطع موجود: در برخی شرایط، استفاده از دو تیرآهن موجود در بازار می‌تواند گزینه‌ای قابل بررسی باشد؛ البته هزینه ساخت، وزن، حمل و نصب نیز باید در تصمیم‌گیری لحاظ شوند.
یکی از مراحل مهم در زنجیره تولید محصولات فولادی، تبدیل مواد اولیه به محصولات نیمه‌نهایی قابل استفاده در خطوط نورد است. شمش آهن یا شمش فولادی پس از تولید و آماده‌سازی، در فرایندهای صنعتی مختلف برای ساخت محصولاتی مانند میلگرد و برخی مقاطع فولادی به کار می‌رود. آشنایی با این مرحله از تولید، درک بهتری از فرایند تأمین محصولات مورد نیاز پروژه‌های ساختمانی ایجاد می‌کند.
معایب تیرآهن دوبل و محدودیت‌های اجرایی آن
در کنار مزایا، ساخت و استفاده از تیرآهن دوبل می‌تواند هزینه‌ها و پیچیدگی‌های بیشتری نسبت به یک تیرآهن منفرد ایجاد کند. به همین دلیل، انتخاب آن باید با توجه به عملکرد سازهای و هزینه کل اجرا انجام شود.
افزایش هزینه ساخت و اتصال
اتصال دو تیرآهن به یکدیگر به عملیات ساخت، جوشکاری یا نصب اتصالات پیچ‌ومهره‌ای نیاز دارد. هزینه ورقهای رابط، نیروی متخصص، تجهیزات و کنترل کیفیت می‌تواند هزینه نهایی پروژه را افزایش دهد.
در ساخت سازه‌های فولادی، علاوه بر تیرآهن، از مقاطع مختلفی برای ایجاد اتصالات، مهاربندی و اجرای جزئیات سازهای استفاده میشود. نبشی یکی از این مقاطع فولادی است که بسته به ابعاد، ضخامت و نحوه اتصال می‌تواند در بخش‌های مختلف سازه کاربرد داشته باشد. انتخاب نوع و اندازه مناسب آن باید با توجه به نقشه‌های اجرایی، نیروهای واردشده و الزامات طراحی انجام شود.
حساسیت به کیفیت اجرا
جوشکاری نامناسب، خطا در مونتاژ و اجرا نشدن جزئیات مطابق نقشه میتوانند عملکرد مقطع مرکب را تحت تأثیر قرار دهند. به همین دلیل، کنترل ابعاد، کیفیت اتصالات و تغییر شکل‌های ناشی از ساخت اهمیت زیادی دارد.
افزایش وزن و دشواری نصب
استفاده از دو تیرآهن معمولاً وزن مجموعه را نسبت به هر یک از مقاطع به‌تنهایی افزایش می‌دهد. این موضوع بر حمل‌ونقل، تجهیزات بالابر و نحوه نصب تأثیر می‌گذارد.
وزن نهایی باید پیش از اجرا محاسبه شود تا الزامات حمل، جابه‌جایی و نصب به‌درستی برنامه‌ریزی شوند.
نیاز به کنترل خوردگی و نگهداری
وجود سطوح اتصال و فضاهای محدود میان اجزا ممکن است دسترسی برای بازرسی و رنگ‌آمیزی را دشوار کند. در محیط‌های مرطوب یا خورنده، طراحی جزئیات مناسب و استفاده از پوشش محافظ متناسب با شرایط بهره‌برداری ضروری است.
تفاوت تیرآهن دوبل با ستون دوبل فلزی
تیرآهن دوبل و ستون دوبل فلزی هر دو میتوانند از ترکیب دو پروفیل فولادی ساخته شوند؛ اما عملکرد سازهای آن‌ها یکسان نیست.
تیر معمولاً برای تحمل خمش و برش ناشی از بارهای واردشده طراحی میشود؛ درحالی‌که ستون عمدتاً تحت فشار محوری قرار دارد و باید از نظر کمانش و اثرات خمشی نیز کنترل شود.
بنابراین، نمی‌توان جزئیات طراحی یک تیر مرکب را بدون بررسی به ستون منتقل کرد یا برعکس. نوع بارگذاری، شرایط تکیه‌گاهی، طول عضو و نحوه مهاربندی، معیارهای متفاوتی برای طراحی این دو عضو ایجاد می‌کنند.
برای آشنایی بیشتر با عضو فشاری مرکب و روش‌های ساخت آن، مقاله ستون دوبل فلزی چیست؟ را مطالعه کنید.
چه عواملی در انتخاب تیرآهن دوبل اهمیت دارند؟
انتخاب تیرآهن دوبل باید بر اساس عملکرد مورد انتظار و شرایط اجرایی پروژه انجام شود. مهم‌ترین معیار، ظرفیت مورد نیاز عضو تحت ترکیب بارهای طراحی است؛ پس از آن باید مشخصات هندسی، اتصالات و هزینه ساخت بررسی شوند.
مهم‌ترین عوامل مؤثر در انتخاب این مقطع عبارت‌اند از:
- نوع و سایز تیرآهن
- طول عضو و میزان بار واردشده
- فاصله بین دو مقطع و نحوه قرارگیری آن‌ها
- روش اتصال و کیفیت اجرای آن
- شرایط مهاربندی و پایداری عضو
- کیفیت فولاد و الزامات طراحی
- هزینه خرید، ساخت، حمل، نصب و نگهداری
برای شناخت مشخصات ابعادی و وزن مقاطع قابل استفاده، مراجعه به صفحه تیرآهن فولادی می‌تواند در مرحله بررسی اولیه محصولات مفید باشد. بااین‌حال، انتخاب نهایی سایز و آرایش مقاطع باید توسط مهندس محاسب و بر اساس محاسبات سازهای انجام شود.
سوالات متداول
آیا تیرآهن دوبل دو برابر تیرآهن معمولی مقاومت دارد؟
خیر. با وجود افزایش سطح مقطع فولادی، ظرفیت نهایی الزاماً دو برابر نمی‌شود. کمانش، نحوه اتصال، مشخصات هندسی و نوع بارگذاری بر مقاومت عضو تأثیر دارند.

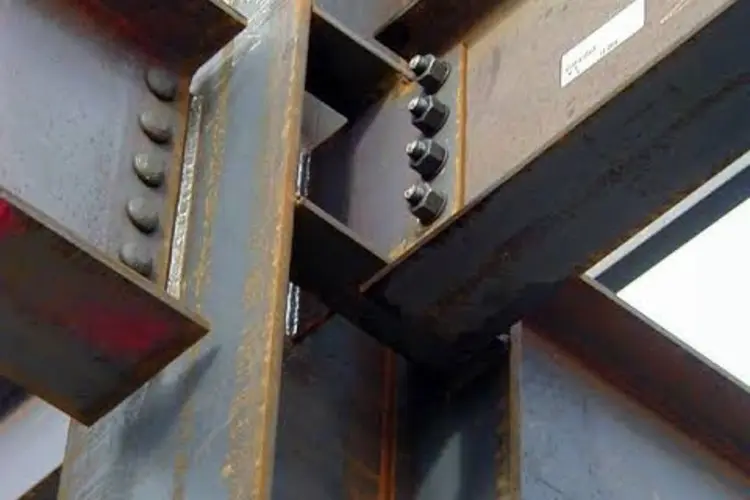

تیرآهن دوبل چگونه به یکدیگر متصل میشود؟
دو تیرآهن میتوانند با جوش، ورقهای رابط یا پیچومهره به یکدیگر متصل شوند. روش مناسب باید بر اساس محاسبات سازهای، نیروهای انتقالی و شرایط ساخت و نصب انتخاب شود.
آیا تیرآهن دوبل برای ستون مناسب است؟
بله، استفاده از دو تیرآهن در ساخت ستون مرکب امکانپذیر است؛ اما طراحی ستون با تیر تفاوت دارد. کنترل فشار محوری، کمانش کلی و موضعی و عملکرد اتصالات برای انتخاب این آرایش ضروری است.
تیرآهن دوبل بهتر است یا تیرآهن تک؟
پاسخ به شرایط پروژه بستگی دارد. اگر یک مقطع منفرد نیازهای سازهای را تأمین کند، ممکن است از نظر ساخت و نصب ساده‌تر و اقتصادی‌تر باشد. تیرآهن دوبل زمانی قابل بررسی است که ترکیب دو مقطع مزیت فنی یا اجرایی مشخصی داشته باشد.
