تغییرات اساسی در پیوست ۸ آیین‌نامه ۲۸۰۰ (استاندارد طراحی ساختمان‌ها در برابر زلزله) و نشریه ۷۲۹، شیوه مهار لرزه‌ای اجزای غیرسازه‌ای را دگرگون کرده است. برخلاف تصور سنتی، وادار میانی نوعی وال‌پست عمودی است که با هدف کاهش طول آزاد دیوار در دهانه‌های عریض استفاده میشود، در حالی که وال‌پست‌های پیرامونی وظیفه قاب‌بندی لبه‌های آزاد و جداسازی دیوار از ستون‌ها را بر عهده دارند. در ادامه، تمامی ضوابط مهندسی، محاسبات اجرایی و تفاوت‌های این دو المان را به همراه نقشه‌های اتصالات بررسی می‌کنیم.
مفهوم نوین وال‌پست و وادار طبق پیوست ۸ آیین‌نامه ۲۸۰۰

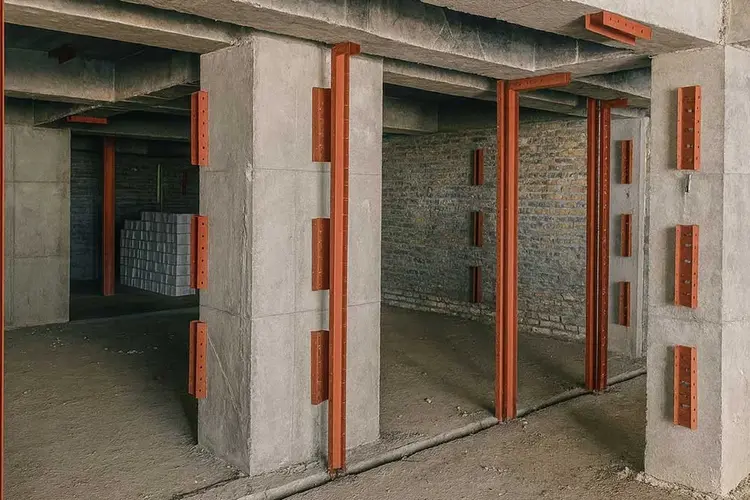

وال‌پست (Wall Post) در مهندسی نوین به کل سیستم مهار لرزه‌ای دیوار اطلاق میشود که امکان جداسازی دیوار از قاب اصلی سازه (کاهش صلبیت جانبی ناخواسته) را فراهم می‌سازد. در این سیستم، دیوار در برابر بارهای برون‌صفحه‌ای (مانند فشار باد و شتاب زلزله) مهار شده اما در برابر حرکات درون‌صفحه‌ای تیرها و ستون‌ها آزادی جابجایی دارد.
الزامات قانونی جداسازی دیوارها، طراحان سازه را ملزم به استفاده از قطعات فولادی شکل‌دهی‌شده سرد برای انتقال ایمن نیروها کرده است. برای درک دقیق‌تر ساختار این اجزا، مقاله ناودانی منقطع (وال پست) چیست اطلاعات کاملی درباره نحوه جداسازی دیوار از قاب سازه‌ای با استفاده از پروژه‌های نوین اجرایی ارائه می‌دهد.
وادار میانی چیست و چرا جایگزین مقاطع سنگین شده است؟
وادار میانی (Intermediate Post) یک عضو عمودی غیرسازه‌ای است که در میان دهانه دیوارهای طویل نصب میشود تا نسبت لاغری دیوار را کنترل و از کمانش برون‌صفحه‌ای آن جلوگیری کند.
برخلاف برخی برداشت‌های اشتباه گذشته، استفاده از تیرآهن برای وادار میانی منسوخ شده است. تیرآهن به دلیل وزن بالا، ایجاد پل حرارتی شدید، عدم انعطاف در اتصالات لغزشی و هزینه بسیار بالا از الزامات جدید حذف شده و جای خود را به قوطی‌های پروفیل مربعی/مستطیلی، ناودانی‌های دوبل یا پروفیل‌های U و C شکل داده است.
در سازه‌های اصلی، اتصالات باربر فلزی از مقاطع سنگین تشکیل می‌شوند اما در مهار لرزه‌ای دیوارها کاربرد متفاوتی دارند. برای مقایسه نقش مقاطع باربر در اسکلت اصلی، بررسی قیمت و مشخصات تیرآهن نشان می‌دهد که چرا این مقاطع سنگین منحصر به قاب اصلی سازه بوده و در وادارهای سبک دیوار استفاده نمی‌شوند.
محاسبات و الزامات عددی طبق آیین‌نامه (چه زمانی به وادار نیاز داریم؟)
طبق ضوابط مهندسی کنترل پایداری دیوارهای بنایی و میان‌قفل‌ها، رعایت اعداد و ابعاد زیر در اجرا الزامی است:
حد نصاب طول دیوار (نیاز به وادار میانی)
اگر طول آزاد دیوار از ۴ متر یا ۴۰ برابر ضخامت دیوار ($L > 40t$) بیشتر باشد، نصب وادار میانی الزامی است.
حد نصاب ارتفاع دیوار (نیاز به تیرک/کلاف افقی)
اگر ارتفاع آزاد دیوار از ۳.۵ متر تجاوز کند، باید از تیرک افقی (کلاف افقی) برای کاهش ارتفاع آزاد استفاده شود.
درز انقطاع و جداسازی
فاصله بین وادار/ستون با دیوار باید حداقل ۱ درصد ارتفاع دیوار یا ۲ تا ۳ سانتی‌متر باشد. این درز انقطاع باید با مواد تراکم‌پذیر مانند پشم سنگ یا پلی‌استایرن (یونولیت) پر شود تا از برخورد ضربه‌ای دیوار و سازه جلوگیری گردد.
انتخاب پروفیل مناسب جهت اجرای کلاف‌ها و وادارهای عمودی نیازمند رعایت ابعاد استاندارد و مشخصات هندسی نورد است. جهت سفارش مقاطع استاندارد استاندارد، خرید مستقیم ناودانی در سایزها و ضخامت‌های آیین‌نامه‌ای، بستری مطمئن برای تامین تجهیزات مهار لرزه‌ای فراهم می‌سازد.
اجزای مکمل: اتصالات کشویی، تلسکوپی و میلگرد بستر
عملکرد اصولی وادار میانی بدون اجزای مکمل مهارکننده غیرممکن است. وادارها باید در بالا و پایین به تیرها یا سقف متصل شوند، اما این اتصال نباید بار ثقلی سقف را به دیوار منتقل کند.
اتصال کشویی و تلسکوپی

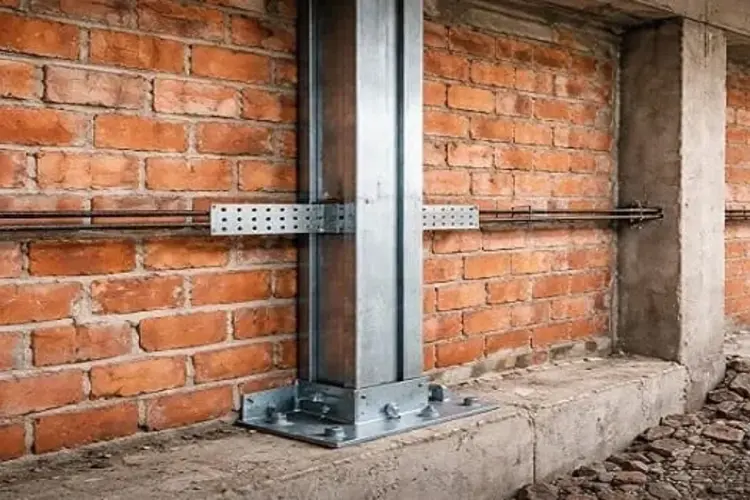

بالادست وادار میانی باید دارای اتصال کشویی (Sliding Connection) باشد تا در هنگام خیز سقف یا جابجایی زلزله، آزادی حرکت عمودی داشته باشد.
میلگرد بستر (Bed Joint Reinforcement)
میلگردهای کنگره‌ای یا نردبانی که در بند افقی ملات قرار می‌گیرند و توسط گیره و قلاب به وادار میانی متصل می‌شوند تا یکپارچگی دیوار تامین شود.
صفحات اتصال (پلیت) و بولت
برای مهار پی و سقف بدون آسیب به بتن سازه‌ای.
پیوستگی منسجم میان دیوار و وادارها مستلزم استفاده از قطعات مسلح‌کننده عرضی در بندهای ملات است. به‌‌کارگیری استاندارد میلگرد به صورت میلگرد بستر اجباری بوده و مقاومت کششی دیوار را در برابر نیروهای برون‌صفحه‌ای به‌شدت افزایش می‌دهد.
جدول مقایسه جامع: وال‌پست پیرامونی در برابر وادار میانی
| ویژگی / المان | وال‌پست پیرامونی (قاب‌بندی و لبه‌ها) | وادار میانی (Intermediate Post) |
|---|---|---|
| محل نصب اصلی | لبه‌های آزاد دیوار، کنار ستون‌ها، اطراف بازشوهای بزرگ (درب و پنجره) | در میان دهانه‌های طویل دیوار (فاصله‌های حداکثر ۴ متری) |
| هدف اصلی | جداسازی دیوار از ستون و مهار لبه‌های بدون تکیه‌گاه | شکستن طول آزاد دیوار و جلوگیری از کمانش برون‌صفحه‌ای |
| نوع اتصالات | اتصال منقطع با ناودانی/نبشی کشویی به ستون و تیر | اتصال مفصلی/کشویی در بالا و مفصلی صلب در پایین به کف |
| مقاطع مصرفی استاندارد | نبشی، ناودانی منقطع U و C شکل | قوطی پروفیل، ناودانی دوبل، پروفیل H شکل سبک |
| الزام آیین‌نامه ۲۸۰۰ | اجباری برای تمامی دیوارهای متصل به ستون | اجباری در صورت طول دیوار بیش از ۴ متر |
مشخصات فنی فولاد و فرآیند تولید مقاطع مهار لرزه‌ای
کیفیت نهایی و رفتار مکانیکی پروفیل‌های فولادی مورد استفاده در وال‌پست‌ها و وادارها، مستقیم به زنجیره تولید فولاد و مشخصات شمش اولیه باز می‌گردد.
پایه و اساس ساخت پروفیل‌های ساختمانی مرغوب، استفاده از آهن اسفنجی با درصد متالیزاسیون بالا در کوره‌های ذوب است. تامین عیار بالای آهن اسفنجی موجب کاهش ناخالصی گوگرد و فسفر در فولاد مذاب شده و انعطاف‌پذیری مقاطع لرزه‌ای را ارتقا می‌دهد.
پس از مرحله تصفیه مذاب، خروجی کوره‌ها به شکل مقاطع نیمه‌ساخته فولادی قالب‌گیری میشود. کیفیت ابعادی و ساختاری شمش آهن تعیین‌کننده مقاومت کششی و قابلیت جوش‌پذیری پروفیل‌های وال‌پست در برابر تکانه‌های شدید زلزله است.
برای مهار لبه‌های آزاد و نبشی‌کشی کنج‌ها، مقاطع بال‌مساوی و ناهم‌مساوی کاربرد گسترده‌ای دارند. اطمینان از استاندارد بودن مقاطع نوردشده، گام اول در اجرای تاییدشده توسط ناظران نظام مهندسی است. محصولات استاندارد تولیدشده در مجموعه فولاد آذرآذین با انطباق کامل بر ضوابط نشریه ۷۲۹ و پیوست ۸ آیین‌نامه ۲۸۰۰، ایمنی سازه‌ها را در برابر حوادث طبیعی تضمین می‌کنند.
سوالات متداول
آیا می‌توان از وادار میانی به عنوان عضو باربر ثقلی استفاده کرد؟
خیر. وادار میانی صرفاً برای مهار نیروهای جانبی (باد و زلزله) طراحی شده و اتصال بالای آن به صورت کشویی است تا هیچ بار ثقلی از سقف به آن منتقل نشود.
آیا اجرای میلگرد بستر نیاز به وادار میانی را برطرف می‌کند؟
خیر. میلگرد بستر و وادار میانی مکمل یکدیگرند؛ میلگرد بستر نیروها را به وادار منتقل می‌کند و وادار این نیروها را به سقف و کف سازه انتقال می‌دهد.
در دیوارهای با طول ۵ متر چه تعداد وادار میانی نیاز است؟
با توجه به حد نصاب ۴ متری طول آزاد، نصب یک وادار میانی در مرکز دهانه (فاصله ۲.۵ متری) الزامی است.
