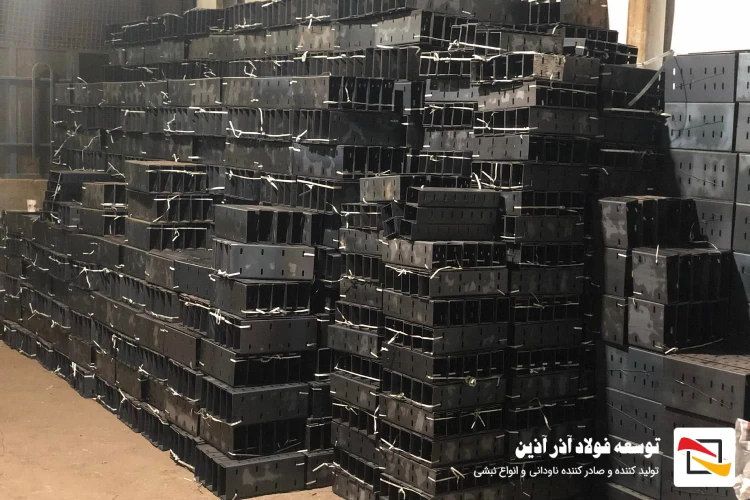

ناودانی منقطع (وال پست منقطع) یک مقطع فولادی U شکل با قطعات کوتاه (معمولاً ۱۵ تا ۴۰ سانتی‌متر) است که در فواصل مشخص روی تیرها و ستون‌ها نصب میشود تا دیوارهای غیرسازه‌ای را به اسکلت اصلی ساختمان متصل و مسلح کند. این مقطع مهندسی بر اساس ضوابط آیین‌نامه ۲۸۰۰، به جای اتصال سخت و پیوسته، یک اتصال منعطف ایجاد می‌کند که نیروهای جانبی مانند زلزله و باد را از دیوار به قاب سازه منتقل کرده و از تمرکز تنش، ترک‌خوردگی و ریزش دیوار جلوگیری می‌نماید.
مشخصات فنی و ابعادی ناودانی منقطع
وال پست منقطع از ورق‌های فولادی گالوانیزه یا سیاه تولید میشود و ابعاد آن متناسب با ضخامت دیوار و نیاز پروژه تغییر می‌کند. استفاده از فولاد گالوانیزه مقاومت بالایی در برابر خوردگی و زنگ‌زدگی ایجاد کرده و طول عمر سازه را به‌ویژه در محیط‌های مرطوب یا پروژه‌های بازسازی افزایش می‌دهد.
| پارامتر | مشخصات فنی |
|---|---|
| طول قطعات | ۱۵ تا ۴۰ سانتی‌متر |
| عرض (بال ناودانی) | ۸ تا ۱۵.۵ سانتی‌متر (متناسب با ضخامت بلوک یا آجر) |
| ضخامت ورق | حدود ۲ میلی‌متر |
| جنس ورق | فولاد سیاه یا فولاد گالوانیزه |
| نوع اتصال | پیچ، انکربولت، رول‌بولت یا جوشکاری |
مزایای وال پست منقطع در ساختمان‌سازی
استفاده از این ناودانی به دلیل ایجاد اتصال کنترل‌شده بین دیوار و اسکلت، جایگزین روش‌های سنتی (مانند نبشی‌کشی یک‌تکه) شده است. مهم‌ترین مزایای این مقطع عبارتند از:
- بهبود عملکرد لرزه‌ای: امکان حرکت جزئی و کنترل‌شده دیوار خارج از صفحه و جلوگیری از تخریب ناگهانی هنگام زلزله.
- صرفه‌جویی در هزینه‌ها و مصالح: کاهش وزن کلی فولاد مصرفی نسبت به ناودانی پیوسته و عدم نیاز به برش‌کاری‌های پیچیده در کارگاه.
- نصب سریع و آسان: قابلیت اتصال سریع با پیچ، رول‌بولت یا جوش روی انواع اسکلت بتنی و فلزی.
- سازگاری با میلگرد بستر: عملکرد مکمل با میلگرد بستر جهت افزایش مقاومت کششی و فشاری دیوار.
- تطبیق‌پذیری بالا: قابلیت اجرا در دیوارهای آجری، بلوکی، بتنی و پانلی در پروژه‌های نوساز و بازسازی.
در اجرای برخی اجزای ساختمانی، پیوستگی پروفیل می‌تواند روی نحوه انتقال نیرو و عملکرد مجموعه تأثیرگذار باشد. اگر می‌خواهید با مفهوم ناودانی پیوسته چیست و تفاوت آن با مدل‌های منقطع آشنا شوید، بررسی ساختار، محل استفاده و شیوه اجرای این نوع ناودانی می‌تواند دید دقیق‌تری برای انتخاب پروفیل مناسب در اختیار شما قرار دهد.

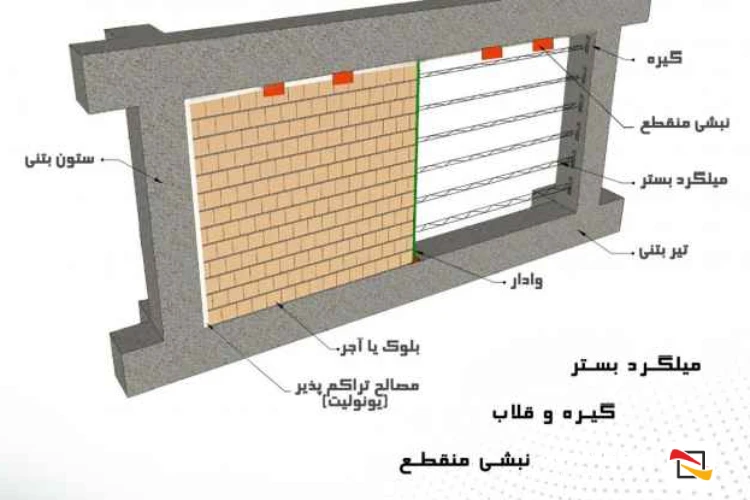

کاربردهای ناودانی منقطع در صنایع و سازه‌ها
وال پست منقطع در انواع پروژه‌های مسکونی، تجاری، صنعتی و عمرانی کاربرد گسترده‌ای دارد:

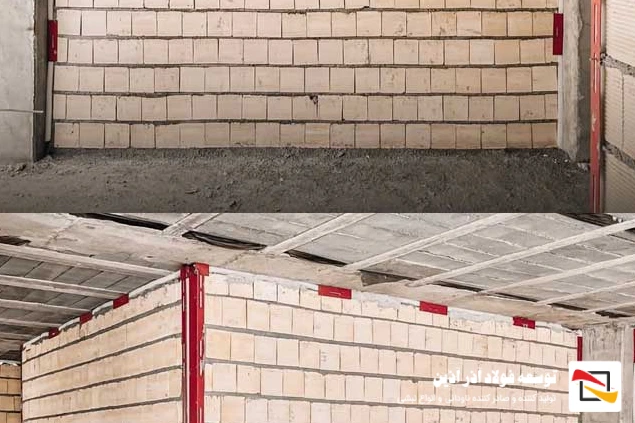

۱. دیوارهای غیرباربر و پیرامونی مسکونی
در ساختمان‌های مسکونی، ناودانی منقطع در دیوارهای بیرونی و پارتیشن‌های داخلی نصب میشود تا خطرات جانبی زلزله را مهار کند. وزن سبک این مقطع بار اضافی به سازه اعمال نکرده و ایمنی ساکنان را افزایش می‌دهد.
۲. سوله و سازه‌های صنعتی و تجاری
دیوارهای بلند و سنگین در سوله‌ها و مجتمع‌های تجاری در معرض نیروهای شدید باد و لرزش‌های صنعتی قرار دارند. ناودانی منقطع بدون نیاز به تغییر در طراحی اولیه، مقاومت خمشی و پایداری دیوار را در برابر ضربات ناگهانی ارتقا می‌دهد.

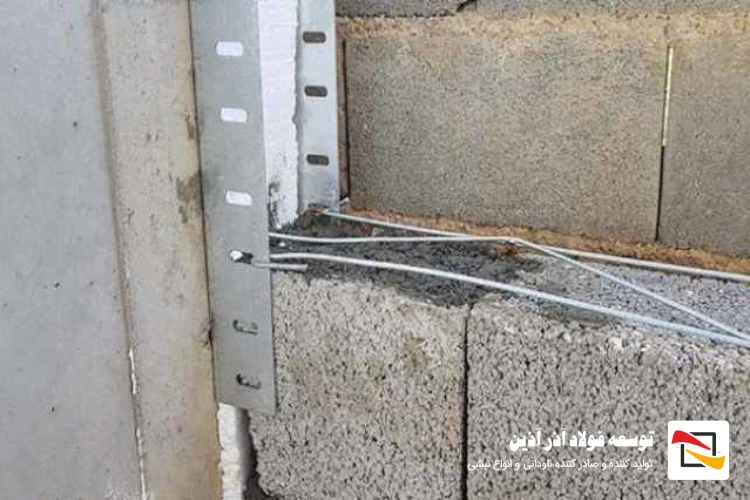

۳. پروژه‌های مقاوم‌سازی و بازسازی بناهای قدیمی
تقویت دیوارهای قدیمی بدون تخریب گسترده یکی از چالش‌های اصلی بازسازی است. وال پست منقطع امکان ایجاد یک شبکه مقاوم‌کننده داخلی را فراهم می‌کند تا دیوارهای موجود بدون نیاز به ساخت بادبندهای سنگین، در برابر زلزله ایمن شوند.
۴. دیوارهای برشی و دیوارهای حائل
در دیوارهای برشی و حائل که تحت فشار مستقیم خاک یا نیروهای برشی قرار دارند، نصب ناودانی منقطع باعث توزیع یکنواخت بار، افزایش مقاومت کششی و جلوگیری از لغزش یا نشست خاک پشت دیوار میشود.
۵. سبک‌سازی و پروژه‌های ساخت‌وساز سبز
با ترکیب ناودانی منقطع و میلگرد بستر، می‌توان ضخامت دیوارها و حجم بتن و میلگرد مصرفی را کاهش داد. این امر علاوه بر سبک‌سازی ساختمان‌های بلندمرتبه، مصرف مصالح را بهینه‌سازی کرده و اثرات زیست‌محیطی را کم می‌کند.
| حوزه کاربرد | شرح عملکرد ناودانی منقطع |
|---|---|
| دیوارهای غیرباربر | مهار و اتصال دیوار به تیر و ستون جهت جلوگیری از واژگونی |
| ساختمان‌های صنعتی | تحمل بارهای سنگین باد و لرزش در دیوارهای با ارتفاع بالا |
| دیوارهای حائل و برشی | افزایش مقاومت خمشی/کششی و کاهش فشار جانبی خاک |
| بازسازی و بهسازی | تقویت دیوارهای قدیمی بدون نیاز به تخریب اساسی سازه |
| سبک‌سازی سازه | کاهش نیاز به مصالح سنگین و بهینه‌سازی مصرف فولاد |
نبشی چیست و چه کاربردی دارد؟ برای دریافت اطلاعات کامل در رابطه با نحوه سفارش به صورت عمده وتکی به صفحه مورد نظر مراجعه کنید.
مراحل نصب و اجرای ناودانی منقطع
برای دستیابی به حداکثر ایمنی و رعایت الزامات آیین‌نامه ۲۸۰۰، اجرای ناودانی منقطع طی مراحل زیر انجام میشود:
- جانمایی و علامت‌گذاری: تعیین دقیق محل قرارگیری ناودانی‌ها روی ستون‌ها و تیرها مطابق با نقشه‌های مصوب مهندس سازه.
- نصب اتصالات (پلیت‌ها و انکرها):
- در سازه‌های بتنی: نصب پلیت یا کاشت انکربولت قبل از بتن‌ریزی یا استفاده از رول‌بولت.
- در سازه‌های فلزی: اتصال مستقیم ناودانی یا پلیت واسط به تیر و ستون از طریق جوشکاری.
- تثبیت ناودانی منقطع: قرار دادن ناودانی‌های ۱۵ تا ۴۰ سانتی‌متری در فواصل محاسباتی و اتصال محکم آن‌ها به اسکلت.
- دیوارچینی و اجرای میلگرد بستر: شروع چینش بلوک یا آجر و درگیر کردن میلگرد بستر با ناودانی منقطع جهت یکپارچه‌سازی دیوار.
- کنترل و نظارت مهندسی: بررسی فواصل، تعداد ناودانی‌ها بر اساس طول دهانه و ارتفاع ستون توسط مهندس ناظر.
