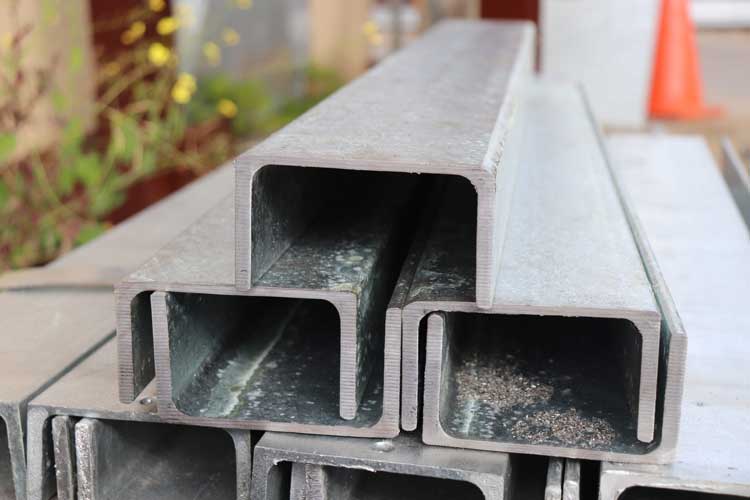

ناودانی پیوسته یا Cast-in Anchor Channel یکی از سیستمهای اتصال مورد استفاده در سازههای بتنی است که از یک پروفیل فولادی U یا C شکل به همراه المانهای مهاری تشکیل میشود. این پروفیل پیش از بتنریزی در محل موردنظر نصب میشود تا بعد از سخت شدن بتن، امکان ایجاد اتصال مکانیکی برای نصب نما، تجهیزات، تأسیسات و برخی اجزای سازهای فراهم شود.
در این سیستم، اتصال قطعات معمولاً با استفاده از T-Bolt و متعلقات مربوطه انجام میشود و در کاربردهای مناسب میتواند نیاز به سوراخکاری یا جوشکاری در محل اتصال را کاهش دهد. یکی از مهمترین مزایای این نوع ناودانی، امکان تنظیم موقعیت اتصال در امتداد شیار است؛ قابلیتی که در بسیاری از روشهای سنتی اتصال وجود ندارد.
ناودانی پیوسته دقیقاً چگونه کار میکند؟
ناودانی پیوسته مانند نبشی از یک پروفیل شیاردار و المانهای مهاری تشکیل شده است. در مدلهای Cast-in، قسمت مهاری پشت پروفیل در بتن قرار میگیرد و پس از گیرش بتن، کانال به سازه متصل میشود.
پس از آماده شدن سطح کانال، T-Bolt از داخل شیار وارد شده و در محل موردنظر قرار میگیرد. با چرخاندن پیچ و بستن مهره، براکت یا قطعه موردنظر روی کانال ثابت میشود.
این ساختار باعث میشود محل اتصال در محدوده طول شیار قابل تنظیم باشد و برای اصلاح موقعیت براکت، الزاماً نیازی به ایجاد سوراخ جدید در سازه وجود نداشته باشد.
تفاوت ناودانی پیوسته مدفون با سیچنل روکار
یکی از نکات مهم هنگام خرید این محصولات، تشخیص تفاوت بین Cast-in Anchor Channel و Slotted C-Channel است. هر دو دارای فرم کلی شیاردار هستند، اما روش اتصال و کاربرد آنها یکسان نیست.
ناودانی پیوسته مدفون (Cast-in Anchor Channel)
این مدل دارای شاخکها یا المانهای مهاری در پشت پروفیل است. کانال پیش از بتنریزی روی قالب نصب میشود و پس از بتنریزی، شاخکها در بتن قرار میگیرند.
از این سیستم میتوان در پروژههایی مانند موارد زیر استفاده کرد:
- اتصالات نمای ساختمان
- کرتینوال
- مهار برخی سیستمهای والپست
- اتصال براکتهای سازهای
- برخی سیستمهای مهاربندی
- نصب تجهیزات و اجزایی که محل اتصال آنها باید از قبل در بتن پیشبینی شود
سیچنل روکار یا Slotted C-Channel
سیچنل روکار فاقد شاخکهای مهاری مدفون در بتن است و معمولاً پس از اجرای سازه روی سطح بتن یا سازه فلزی نصب میشود.
این مدل بیشتر برای کاربردهایی مانند موارد زیر استفاده میشود:
- ساپورت لولهها
- نصب تجهیزات تأسیساتی
- مهاربندی کانالهای هوا
- اجرای ساپورت کابل و سینی کابل
- شاسیکشی سبک و متوسط
- ایجاد نقاط اتصال قابل تنظیم روی سطح
در نتیجه، انتخاب بین این دو محصول باید بر اساس مرحله اجرای پروژه، نوع اتصال و میزان بار وارد بر سیستم انجام شود.
مشخصات فنی ناودانی پیوسته
مشخصات فنی Anchor Channel به عواملی مانند عرض و ارتفاع مقطع، ضخامت ورق، نوع فولاد، وزن پروفیل، مشخصات شاخکهای مهاری و نوع پوشش سطحی وابسته است.
نمونهای از مشخصات مدلهای مختلف را میتوان به شکل زیر دستهبندی کرد:
| مدل | عرض × ارتفاع (میلیمتر) | ضخامت ورق | جنس و پوشش | ظرفیت کششی اعلامی | ظرفیت برشی اعلامی | وزن تقریبی هر متر |
|---|---|---|---|---|---|---|
| TFA-NC 28/15 | 28 × 15 | 2.25 mm | گالوانیزه گرم بالاتر از 55 µm | 7.0 kN | 5.5 kN | 1.45 kg/m |
| TFA-NC 38/17 | 38 × 17 | 3.00 mm | گالوانیزه گرم بالاتر از 55 µm | 12.5 kN | 9.0 kN | 2.30 kg/m |
| TFA-NC 40/22 | 40 × 22 | 3.50 mm | گالوانیزه گرم بالاتر از 70 µm | 18.0 kN | 14.0 kN | 3.10 kg/m |
| TFA-NC 50/30 | 50 × 30 | 4.00 mm | ST52 / گالوانیزه گرم | 28.0 kN | 22.0 kN | 4.80 kg/m |
| TFA-NC 72/48 | 72 × 48 | 5.00 mm | ST52 / گالوانیزه گرم | 45.0 kN | 38.0 kN | 8.20 kg/m |
اعداد جدول باید بهعنوان مشخصات اعلامی مدلهای موردنظر در نظر گرفته شوند و برای طراحی نهایی اتصال، لازم است کاتالوگ محصول، شرایط واقعی پروژه و محاسبات مهندسی بررسی شود. ظرفیت یک اتصال فقط به ابعاد کانال وابسته نیست و عواملی مانند مقاومت بتن، فاصله از لبه، آرایش شاخکها، نوع پیچ و وضعیت بارگذاری نیز اهمیت دارند.
جنس فولاد در ناودانی پیوسته
جنس ورق یکی از پارامترهای مؤثر بر عملکرد مکانیکی کانال است. در محصولات مختلف ممکن است از گریدهای متفاوت فولاد استفاده شود.
برای مثال، در برخی مدلها فولاد ST37 و در مدلهای با ظرفیت بالاتر فولاد ST52 مورد استفاده قرار میگیرد. فولاد ST52 معمولاً خواص مکانیکی بالاتری نسبت به ST37 دارد و به همین دلیل میتواند برای برخی کاربردهای سنگینتر مناسب باشد.
با این حال، انتخاب گرید فولاد باید براساس مشخصات طراحی و دیتاشیت محصول انجام شود و صرفاً استفاده از فولاد با مقاومت بالاتر به معنای مناسب بودن آن برای هر پروژه نیست.
اهمیت پوشش گالوانیزه
ناودانیهای پیوسته در پروژههای ساختمانی ممکن است در معرض رطوبت، تغییرات دمایی و عوامل خورنده قرار داشته باشند. به همین دلیل، نوع پوشش ضدخوردگی باید متناسب با شرایط محیط انتخاب شود.
گالوانیزه گرم (Hot-Dip Galvanized)
در این روش، یک لایه روی سطح فولاد ایجاد میشود که از تماس مستقیم فولاد با محیط جلوگیری کرده و مقاومت آن در برابر خوردگی را افزایش میدهد.
گالوانیزه گرم برای بسیاری از کاربردهای بیرونی و محیطهایی که احتمال تماس با رطوبت وجود دارد، گزینه مناسبی است.
الکتروگالوانیزه
در الکتروگالوانیزه ضخامت پوشش معمولاً کمتر از گالوانیزه گرم است و این روش بیشتر برای شرایطی که نیاز خوردگی پایینتری دارند مورد استفاده قرار میگیرد.
در محیطهای مرطوب، ساحلی یا صنعتی، انتخاب پوشش باید براساس کلاس خوردگی و الزامات پروژه انجام شود. در شرایط بسیار خورنده نیز ممکن است استفاده از استنلس استیل مانند گرید 316 مطرح باشد.
نحوه عملکرد T-Bolt در ناودانی پیوسته
T-Bolt یا پیچ کلهچکشی، قطعهای است که برای اتصال براکت و سایر اجزا به شیار کانال استفاده میشود.
سر این پیچ به شکلی طراحی شده که بتوان آن را از داخل شیار وارد کانال کرد. پس از قرار گرفتن در موقعیت مناسب، پیچ چرخانده میشود تا بخش زیرین سر آن با قسمت داخلی کانال درگیر شود.
پس از قرارگیری صحیح، براکت، واشر و مهره نصب شده و پیچ با گشتاور تعیینشده محکم میشود.
مراحل کلی قفل شدن T-Bolt
- ورود سر پیچ به شیار کانال
- قرار دادن پیچ در نقطه اتصال
- چرخاندن پیچ تا رسیدن به وضعیت قفل
- کنترل جهت صحیح پیچ
- قرار دادن براکت و واشر
- بستن مهره
- اعمال گشتاور مناسب با استفاده از ترکمتر
در سیستمهایی که برای بارهای جانبی یا دینامیکی طراحی شدهاند، ممکن است از T-Boltهای دندانهدار، واشرهای مخصوص یا اجزای ضدلغزش استفاده شود.
نقش ناودانی پیوسته در اتصالات لرزهای
در ساختمانهایی که اتصال تحت اثر زلزله، باد یا سایر بارهای دینامیکی قرار میگیرد، طراحی سیستم اتصال اهمیت بیشتری پیدا میکند.
در برخی مدلهای Anchor Channel، سطوح داخلی کانال و اجزای اتصال بهصورت دندانهدار طراحی میشوند. این ساختار میتواند به کاهش جابهجایی طولی اتصال کمک کند.
مسیر انتقال نیرو بهطور کلی از قطعه متصلشده به T-Bolt، از T-Bolt به کانال و سپس از کانال و شاخکهای مهاری به بتن منتقل میشود.
البته عملکرد لرزهای یک اتصال به تنهایی با انتخاب کانال تعیین نمیشود. مقاومت بتن، فاصله از لبه، تعداد و آرایش ناودانی پیوسته، مشخصات T-Bolt و نحوه طراحی براکت همگی باید در محاسبات نهایی لحاظ شوند.
مقایسه ناودانی پیوسته با پلیت مدفون و جوشکاری
در روش سنتی، معمولاً یک پلیت در محل موردنظر داخل سازه پیشبینی شده و قطعات بعدی با جوشکاری به آن متصل میشوند. Anchor Channel رویکرد متفاوتی دارد و امکان ایجاد اتصال مکانیکی قابل تنظیم را فراهم میکند.
| معیار | ناودانی پیوسته Cast-in | پلیت مدفون و جوشکاری |
|---|---|---|
| نوع اتصال | مکانیکی | جوشی |
| نیاز به جوشکاری در محل | ندارد | دارد |
| قابلیت تنظیم محل اتصال | بالا در محدوده شیار | محدود |
| نیاز به سوراخکاری برای ایجاد اتصال | در سیستم طراحیشده با T-Bolt ندارد | معمولاً ندارد |
| عملیات گرم | ندارد | دارد |
| سرعت نصب قطعه | معمولاً بالا | وابسته به شرایط جوشکاری |
| اصلاح موقعیت براکت | سادهتر | دشوارتر |
| وضعیت پوشش سطحی | پوشش کارخانهای قابل کنترل | محل جوش ممکن است نیازمند ترمیم باشد |
| کنترل کیفیت اتصال | براساس مشخصات سیستم و گشتاور | نیازمند کنترل کیفیت جوش |
استفاده از کانال پیوسته میتواند بسیاری از عملیات اجرایی مانند جوشکاری در محل یا سوراخکاریهای بعدی را کاهش دهد، اما انتخاب این سیستم باید بر اساس نیاز پروژه و طراحی مهندسی صورت گیرد.
آموزش نصب ناودانی پیوسته در سازه بتنی
نصب Cast-in Anchor Channel باید پیش از بتنریزی انجام شود. دقت در این مرحله اهمیت زیادی دارد، زیرا جابهجایی کانال میتواند محل اتصال نهایی را تغییر دهد.
۱. جانمایی کانال
ابتدا موقعیت دقیق ناودانی براساس نقشههای سازه، نما یا تأسیسات مشخص میشود. محل کانال باید با شبکه آرماتور و سایر اجزای داخل بتن هماهنگ باشد.
۲. تثبیت کانال روی قالب
پروفیل با استفاده از سوراخهای موجود یا روش مناسب نصب، روی قالب چوبی یا فلزی ثابت میشود.
تثبیت باید به اندازهای باشد که کانال هنگام بتنریزی و ویبره جابهجا نشود.
۳. اتصال و کنترل شاخکهای مهاری
شاخکهای ناودانی پیوسته باید در موقعیت مناسب داخل بتن قرار بگیرند. در صورت نیاز میتوان برای جلوگیری از حرکت پروفیل، کانال را به شبکه آرماتور مهار کرد.
در این مرحله نباید پوشش بتن و موقعیت طراحیشده آرماتورها تحت تأثیر قرار گیرد.
۴. محافظت از شیار
داخل کانال باید پیش از بتنریزی با فوم یا محافظ مخصوص پوشانده شود. این قطعه از ورود شیره بتن و مصالح به داخل شیار جلوگیری میکند.
۵. بتنریزی و ویبره
بتنریزی باید با دقت انجام شود و تراکم مناسب بتن در اطراف شاخکهای مهاری ایجاد شود.
در زمان ویبره نیز باید مراقب بود فشار یا ضربه باعث تغییر موقعیت کانال نشود.
۶. قالببرداری و خارج کردن فوم
پس از گیرش مناسب بتن و باز شدن قالب، محافظ داخل شیار خارج میشود. سپس شیار از نظر وجود بتن، آلودگی یا آسیب احتمالی بررسی میشود.
۷. نصب T-Bolt
T-Bolt در محل موردنظر وارد شیار شده، در وضعیت قفل قرار میگیرد و براکت روی آن نصب میشود.
در پایان، مهره با گشتاور تعیینشده در دستورالعمل محصول یا طراحی پروژه محکم میشود.
نکات مهم اجرایی
برای دستیابی به عملکرد مناسب سیستم، رعایت چند نکته در زمان نصب ضروری است:
- محل نصب کانال باید پیش از بتنریزی دقیقاً مشخص شود.
- پروفیل باید در برابر حرکت هنگام بتنریزی و ویبره مهار شود.
- شیار کانال باید در زمان بتنریزی کاملاً محافظت شود.
- شاخکهای مهاری نباید در موقعیت نامناسب نسبت به آرماتورها قرار بگیرند.
- پوشش بتن و فاصلههای طراحیشده باید رعایت شوند.
- T-Bolt باید متناسب با مدل کانال انتخاب شود.
- گشتاور بستن پیچ باید طبق مشخصات سازنده رعایت شود.
- برای اتصالات سنگین، ظرفیت کل سیستم باید بهصورت مهندسی کنترل شود.
عوامل مؤثر بر قیمت ناودانی پیوسته
قیمت Anchor Channel معمولاً براساس ترکیبی از مشخصات فنی و مقدار سفارش تعیین میشود. مهمترین عوامل عبارتاند از:
ضخامت ورق
هرچه ضخامت ورق بیشتر باشد، مقدار فولاد مصرفی و وزن هر متر افزایش پیدا میکند و معمولاً قیمت محصول نیز بالاتر میرود.
گرید فولاد
تفاوت بین گریدهای فولادی مانند ST37 و ST52 میتواند بر خواص مکانیکی و قیمت تمامشده محصول تأثیر بگذارد.
نوع پوشش
گالوانیزه گرم، الکتروگالوانیزه و استنلس استیل از نظر مقاومت خوردگی و هزینه یکسان نیستند. انتخاب پوشش باید با شرایط محیطی پروژه هماهنگ باشد.
ابعاد کانال
عرض، ارتفاع و ضخامت پروفیل بر میزان مصرف فولاد و ظرفیت اتصال تأثیر دارند.
مشخصات شاخکهای ناودانی پیوسته
تعداد، قطر، طول و فاصله شاخکها از پارامترهای مؤثر بر عملکرد و قیمت کانال هستند.
متراژ خرید
در سفارشهای عمده پروژهای، مقدار خرید و مشخصات سفارشی میتواند روی قیمت نهایی هر متر تأثیر داشته باشد.

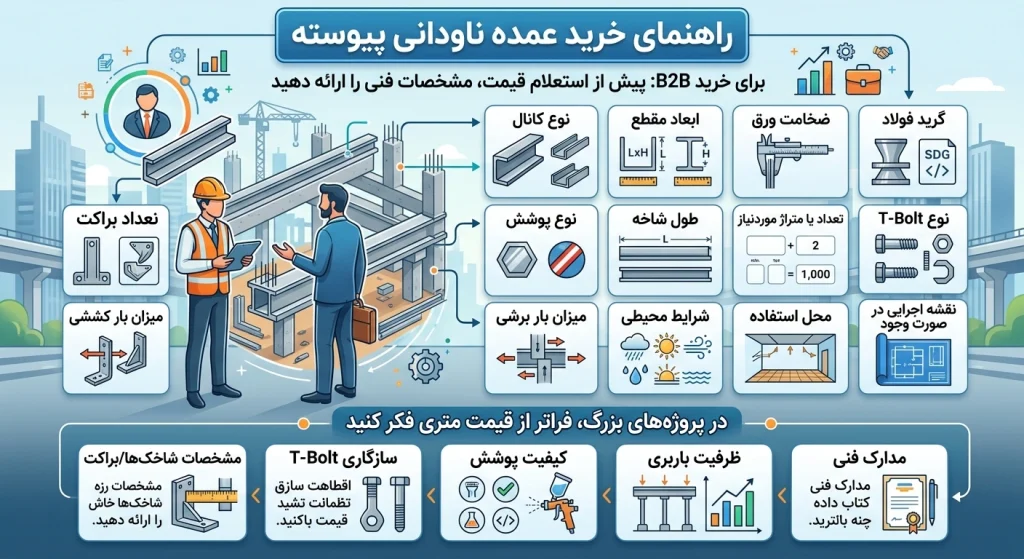

راهنمای خرید عمده ناودانی پیوسته
در خرید B2B بهتر است قبل از دریافت قیمت، مشخصات فنی پروژه را در اختیار تأمینکننده قرار دهید. اطلاعاتی مانند موارد زیر میتواند برای انتخاب محصول مناسب مفید باشد:
- نوع کانال
- ابعاد مقطع
- ضخامت ورق
- گرید فولاد
- نوع پوشش
- طول شاخه
- تعداد یا متراژ موردنیاز
- نوع T-Bolt
- نوع براکت
- میزان بار کششی
- میزان بار برشی
- شرایط محیطی
- محل استفاده
- نقشه اجرایی در صورت وجود
در پروژههای بزرگ، خرید براساس قیمت هر متر بهتنهایی کافی نیست. مدارک فنی، ظرفیت باربری، کیفیت پوشش، سازگاری T-Bolt و مشخصات شاخکها نیز باید بررسی شوند.
سوالات متداول
آیا امکان برش ناودانی پیوسته در محل پروژه وجود دارد؟
در بسیاری از مدلها میتوان پروفیل را در طول موردنیاز برش داد، اما محل برش باید بهگونهای انتخاب شود که عملکرد سیستم مهاری دچار مشکل نشود.
تعداد و فاصله شاخکهای باقیمانده پس از برش باید مطابق مشخصات همان محصول و دستورالعمل سازنده بررسی شود. بنابراین نمیتوان یک حد ثابت را برای تمام مدلهای Anchor Channel بهعنوان یک قاعده عمومی در نظر گرفت.
تفاوت T-Bolt با پیچ معمولی چیست؟
T-Bolt برای قرارگیری در شیار کانال طراحی شده است. شکل سر پیچ امکان ورود آن به شیار و قفل شدن در قسمت داخلی پروفیل را فراهم میکند.
پیچ معمولی چنین مکانیزم اتصالی را ندارد و برای استفاده در شیار کانال طراحی نشده است.
چرا هنگام بتنریزی داخل ناودانی از فوم استفاده میشود؟
فوم یا قطعه محافظ داخل کانال از ورود بتن و شیره بتن به شیار جلوگیری میکند. اگر شیار با بتن پر شود، نصب T-Bolt پس از قالببرداری دشوار یا غیرممکن خواهد شد.
به همین دلیل، محافظ شیار باید تا پایان عملیات بتنریزی و زمان مناسب برای خارج کردن آن در جای خود باقی بماند.
آیا ناودانی پیوسته برای نصب نما مناسب است؟
بسته به مدل محصول و طراحی سیستم اتصال، Anchor Channel میتواند در برخی پروژههای نمای سنگی، شیشهای، فلزی و کرتینوال استفاده شود.
برای نماهای سنگین یا اتصالات تحت بار باد و زلزله، ظرفیت کل سیستم باید بر اساس مشخصات واقعی پروژه بررسی شود.
آیا برای نصب براکت روی ناودانی پیوسته به جوشکاری نیاز است؟
در سیستمهایی که براساس اتصال مکانیکی با T-Bolt طراحی شدهاند، براکت بدون جوشکاری و با استفاده از پیچ، مهره و واشر به کانال متصل میشود.
نوع پیچ و گشتاور بستن باید مطابق مشخصات محصول و دستورالعمل اجرایی انتخاب شود.
Cast-in Channel بهتر است یا Slotted C-Channel؟
هیچکدام را نمیتوان بهصورت مطلق بهتر دانست، زیرا این دو برای روشهای نصب متفاوتی طراحی شدهاند.Cast-in Channel پیش از بتنریزی داخل سازه قرار میگیرد، در حالی که Slotted C-Channel پس از اجرای سازه روی سطح نصب میشود. بنابراین انتخاب باید براساس زمان اجرای پروژه، نوع اتصال، میزان بار و شرایط سازه انجام شود.
