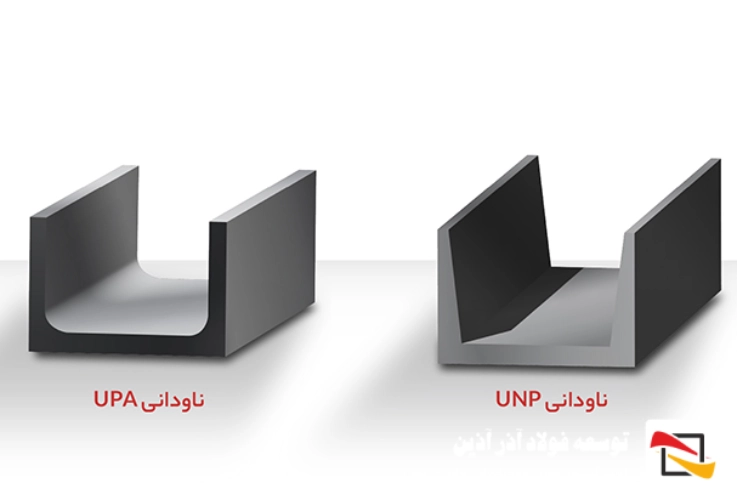

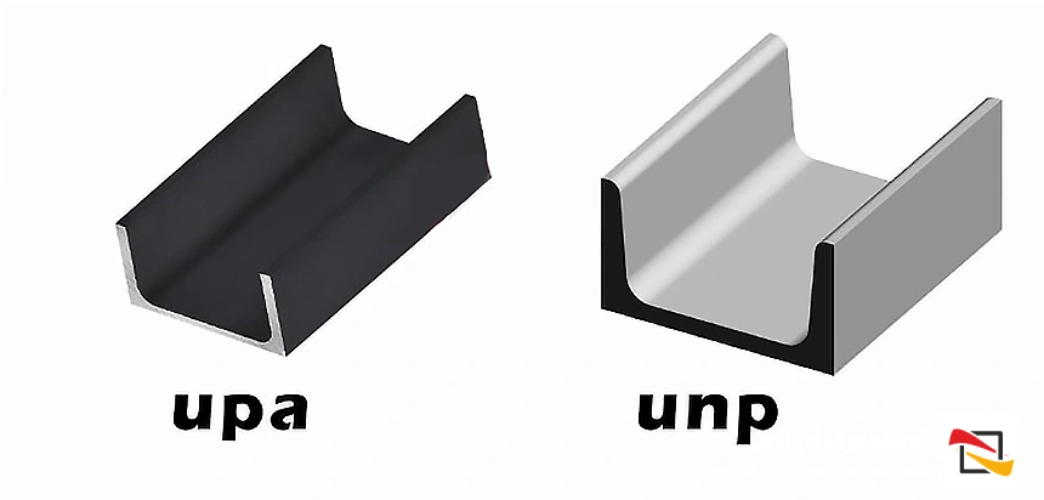

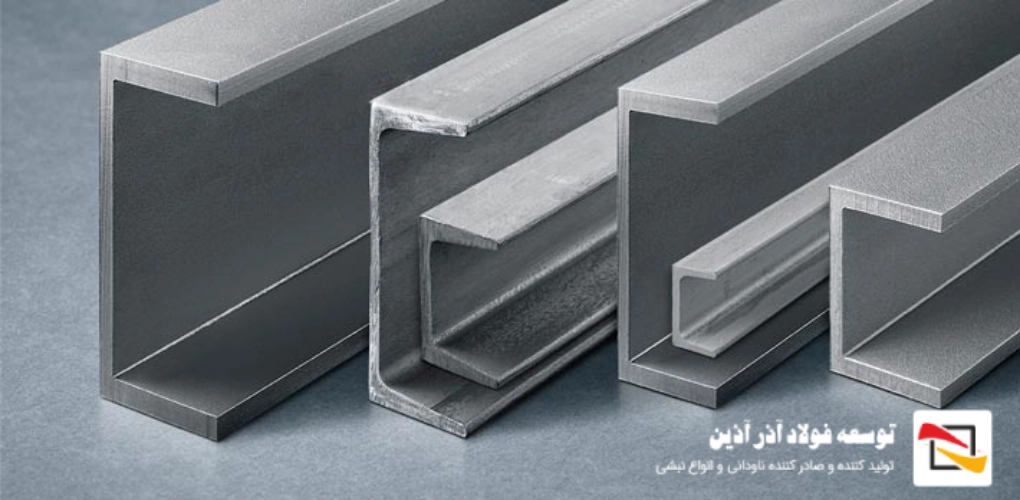

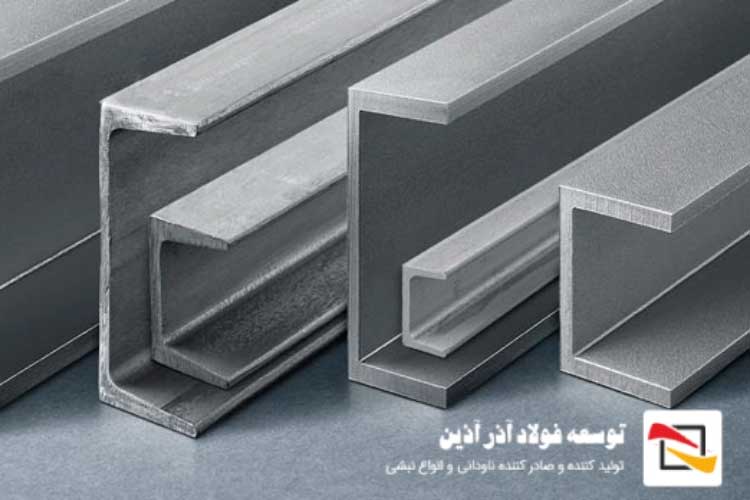

اصلیترین تفاوت ناودانی UNP و UPA در هندسه بالها، استاندارد تولید و نحوه استفاده از آنها در اتصالات است. ناودانی UNP دارای بالهایی با سطوح داخلی شیبدار است، در حالی که ناودانی UPA از بالهای موازی برخوردار است. این تفاوت هندسی میتواند روی نحوه قرارگیری پیچ و مهره، جزئیات اتصال و وزن مقطع تأثیر بگذارد.
به همین دلیل، انتخاب میان این دو نوع ناودانی باید بر اساس نوع سازه، بارگذاری، ابعاد مقطع، استاندارد موردنیاز، نوع اتصال و مشخصات فنی پروژه انجام شود.
جدول مقایسه سریع ناودانی UNP و UPA
برای مقایسه سریع این دو مقطع U شکل، مهمترین ویژگیهای آنها در جدول زیر آورده شده است:
| فاکتور مقایسه | ناودانی UNP | ناودانی UPA |
|---|---|---|
| هندسه بالها | بالها دارای سطوح داخلی شیبدار | بالها موازی و با سطوح داخلی تقریباً تخت |
| استاندارد مرجع | DIN 1026-1 | DIN 1026-2 |
| وزن مقطع | بسته به سایز و ضخامت، معمولاً سنگینتر | بسته به سایز و ضخامت، معمولاً سبکتر |
| اتصالات پیچی | ممکن است به تمهیدات مناسب برای سطح شیبدار نیاز داشته باشد | اجرای اتصال پیچی سادهتر به دلیل سطوح موازی |
| کاربردها | سازههای فولادی، صنعتی و برخی کاربردهای سنگین | سازههای ساختمانی، صنعتی و کاربردهای نیازمند بال موازی |
| شکل بال | متمایل به سمت بیرون | موازی |
| تنوع ابعادی | متنوع | متنوع |
| صرفه اقتصادی | وابسته به وزن و قیمت روز فولاد | در صورت تأمین ظرفیت موردنیاز با وزن کمتر، میتواند اقتصادیتر باشد |
ناودانی UNP چیست؟
ناودانی UNP یکی از انواع ناودانیهای U شکل است که در استانداردهای اروپایی برای مقاطع دارای بال شیبدار تعریف شده است.
ویژگی هندسی مهم این نوع ناودانی، شیب سطوح داخلی بالها است. این ویژگی باعث میشود سطح داخلی بال با سطح خارجی آن موازی نباشد.
ناودانیهای این گروه در ابعاد مختلف تولید میشوند و بسته به سایز، ضخامت و گرید فولاد میتوانند در بخشهای مختلف سازههای فلزی و صنعتی مورد استفاده قرار گیرند.
ناودانی UPA چیست؟
ناودانی UPA به مقاطعی با بالهای موازی اشاره دارد. در این نوع ناودانی، سطوح داخلی بالها برخلاف مقاطع دارای بال شیبدار، حالت موازی دارند.
هندسه بال موازی یکی از مزیتهای مهم این مقاطع در طراحی و اجرای اتصالات است؛ زیرا امکان قرارگیری مناسبتر صفحات، تسمهها و اجزای اتصال را فراهم میکند.
انتخاب UPA نیز مانند هر مقطع فولادی دیگر باید بر اساس ظرفیت باربری، ابعاد، ضخامت، وزن واحد طول و الزامات طراحی انجام شود.
تفاوتهای فنی و مهندسی ناودانی UNP و UPA
تفاوت شکل بالها میان UNP و UPA میتواند روی برخی جزئیات اجرایی و طراحی تأثیرگذار باشد.
۱. تفاوت شیب بالها و تأثیر آن بر اتصالات پیچی
یکی از مهمترین تفاوتهای اجرایی این دو مقطع، شکل سطح داخلی بالهاست.
در ناودانی دارای بال شیبدار، سطح داخلی بال با یک زاویه نسبت به سطح خارجی قرار میگیرد. بنابراین هنگام استفاده از پیچ، صفحه یا سایر اجزای اتصال، باید جزئیات اتصال و نحوه نشستن قطعات بهدقت بررسی شود.
در مقابل، بالهای موازی UPA امکان ایجاد سطح تماس منظمتری را برای بسیاری از اتصالات فراهم میکنند و در برخی جزئیات میتوانند اجرای اتصالات پیچی را سادهتر کنند.
البته استفاده از واشر شیبدار یا سایر تجهیزات اتصال باید بر اساس نوع پیچ، جزئیات اتصال و استاندارد طراحی تعیین شود و برای تمام اتصالات UNP نمیتوان یک راهکار ثابت در نظر گرفت.
۲. تفاوت استاندارد و جدول اشتال
ناودانیهای UNP و UPA از نظر هندسه و مشخصات ابعادی یکسان نیستند و باید وزن و ظرفیت هر مقطع از جدول اشتال یا جدول ابعادی استاندارد همان محصول استخراج شود.
نکته مهم این است که نمیتوان صرفاً بر اساس نام UNP یا UPA نتیجه گرفت که یک مقطع همیشه سبکتر یا قویتر از دیگری است. مقایسه صحیح باید بر اساس سایز، ضخامت، سطح مقطع، وزن واحد طول و مشخصات مکانیکی انجام شود.
۳. تأثیر وزن بر هزینه پروژه
وزن واحد طول یکی از عوامل مهم در هزینه خرید مقاطع فولادی است. هرچه وزن مقطع مورد استفاده در پروژه بیشتر باشد، وزن کل فولاد مصرفی و در نتیجه هزینه خرید میتواند افزایش پیدا کند.
به همین دلیل، اگر یک مقطع UPA بتواند با رعایت الزامات طراحی، ظرفیت موردنیاز پروژه را با وزن فولادی کمتر تأمین کند، استفاده از آن میتواند به کاهش وزن سازه و هزینه خرید فولاد کمک کند.
با این حال، جایگزینی UNP با UPA نباید صرفاً بر اساس وزن انجام شود و ظرفیت باربری و الزامات طراحی باید ابتدا بررسی شوند.
تأثیر ناودانی UNP و UPA بر اتصالات
هندسه بالها یکی از عوامل مهم در طراحی اتصال است. در اتصالهای پیچی، سطح تماس بین پیچ، واشر، صفحه اتصال و بال ناودانی باید بهدرستی در نظر گرفته شود.
در ناودانیهای بال موازی، سطح بال شرایط منظمتری برای قرارگیری اجزای اتصال ایجاد میکند. در مقابل، در ناودانیهای دارای بال شیبدار، ممکن است برای برخی جزئیات نیاز به واشرهای مخصوص یا تمهیدات اصلاح زاویه وجود داشته باشد.
در اتصالات جوشی نیز طراحی اتصال باید بر اساس ضخامت عضو، طول و اندازه جوش، نوع فولاد و نیروهای وارد بر اتصال انجام شود.
ناودانی در بسیاری از پروژهها در کنار سایر مقاطع فولادی مانند نبشی مورد استفاده قرار میگیرد. برای تکمیل اتصالات، ساخت قابهای فلزی و اجرای برخی جزئیات سازهای، بررسی مشخصات و ابعاد نبشی میتواند به انتخاب مناسبتر مقاطع مکمل کمک کند.
UNP یا UPA؛ کدامیک برای پروژه شما مناسبتر است؟
انتخاب میان ناودانی UNP و UPA به نوع کاربرد و مشخصات طراحی بستگی دارد و نمیتوان یکی از این دو را برای تمام پروژهها مناسب دانست.
ناودانی UNP چه زمانی کاربرد دارد؟
UNP میتواند در پروژههایی مورد استفاده قرار گیرد که طراحی بر اساس مقاطع دارای بال شیبدار انجام شده است. کاربردهای آن میتواند شامل برخی سازههای فولادی، تجهیزات صنعتی، شاسیها و اعضای سازهای باشد.
انتخاب نهایی باید بر اساس ظرفیت مقطع، بارگذاری و جزئیات اتصال انجام شود.
ناودانی UPA چه زمانی مناسب است؟
UPA در پروژههایی که استفاده از مقطع با بال موازی مزیت اجرایی یا طراحی دارد، مورد توجه قرار میگیرد. این ویژگی میتواند در برخی اتصالات پیچی، زیرسازیها، قابهای فولادی و کاربردهای صنعتی و ساختمانی مفید باشد.
در پروژههایی که کاهش وزن اهمیت دارد، میتوان وزن واحد طول UPA و ظرفیت آن را با گزینههای دیگر مقایسه کرد تا مشخص شود آیا استفاده از آن از نظر فنی و اقتصادی توجیه دارد یا خیر.
تفاوت قیمت ناودانی UNP و UPA
قیمت این دو مقطع به عوامل مختلفی بستگی دارد و نمیتوان بدون مشخص کردن سایز و وزن، قیمت یکی را بهصورت قطعی بیشتر از دیگری دانست.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- وزن هر متر ناودانی
- سایز و ضخامت مقطع
- گرید فولاد
- کارخانه تولیدکننده
- استاندارد تولید
- قیمت روز شمش و فولاد
- میزان عرضه و تقاضا
- هزینه حملونقل
اگر دو مقطع از نظر ظرفیت موردنیاز قابل مقایسه باشند، مقطع سبکتر میتواند هزینه خرید فولاد را کاهش دهد؛ اما انتخاب اقتصادی باید همراه با بررسی ظرفیت سازه و هزینههای اجرایی انجام شود.
سوالات متداول
۱. تفاوت اصلی ناودانی UNP و UPA چیست؟
مهمترین تفاوت در هندسه بالها است. UNP دارای سطوح داخلی بال شیبدار است، در حالی که UPA دارای بالهای موازی است. این تفاوت میتواند روی جزئیات اتصال و وزن مقطع تأثیر بگذارد.
۲. چرا اتصال پیچی به ناودانی UPA میتواند سادهتر باشد؟
زیرا بالهای موازی UPA سطح منظمتری برای قرارگیری اجزای اتصال ایجاد میکنند. در مقاطع دارای بال شیبدار، بسته به نوع اتصال ممکن است نیاز به تمهیدات اضافی برای همسطح کردن سطوح اتصال وجود داشته باشد.

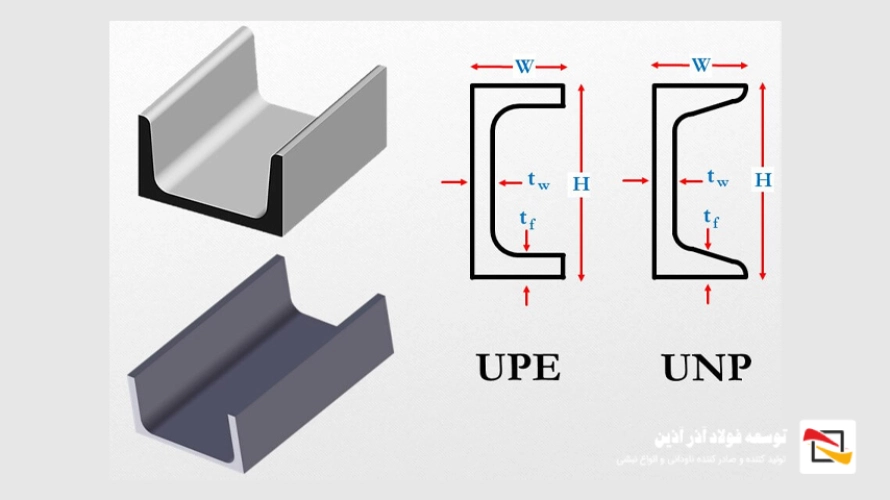

۳. آیا UPA همان UPE است؟
این دو اصطلاح را نباید بدون بررسی استاندارد و مشخصات محصول یکسان فرض کرد. UPA و UPE میتوانند در بازار به مقاطع بال موازی اشاره داشته باشند، اما برای خرید و طراحی باید نام دقیق استاندارد، جدول ابعادی و مشخصات کارخانه بررسی شود.
۴. کدام ناودانی سبکتر است؛ UNP یا UPA؟
وزن به سایز، ضخامت، سطح مقطع و استاندارد محصول بستگی دارد. بنابراین نمیتوان گفت تمام UPAها از تمام UNPها سبکتر هستند. مقایسه باید بر اساس وزن واحد طول دو مقطع همرده انجام شود.
۵. آیا میتوان UNP را با UPA جایگزین کرد؟
جایگزینی این دو مقطع باید با بررسی ظرفیت باربری، سطح مقطع، ممانهای اینرسی، شرایط اتصال، کمانش و الزامات نقشه سازه انجام شود. صرفاً یکسان بودن شکل کلی U برای جایگزینی کافی نیست.
۶. ناودانی UNP برای سازههای سنگین مناسبتر است؟
وزن بیشتر یک مقطع بهتنهایی به معنای مناسبتر بودن آن برای سازه سنگین نیست. انتخاب مقطع باید بر اساس محاسبات سازهای و ظرفیت واقعی عضو انجام شود. UNP و UPA هر دو میتوانند در کاربردهای مختلف استفاده شوند، مشروط بر اینکه مشخصات آنها با نیاز طراحی مطابقت داشته باشد.
