ناودانی منقطع (وال پست) یک مقطع فلزی U شکل است که در فواصل مشخص در دیوارهای غیرسازهای نصب میشود تا دیوار را به اسکلت اصلی ساختمان متصل و تقویت کند. این نوع وال پست به جای اینکه به صورت یک عضو پیوسته در طول دیوار اجرا شود، در بخشهایی که طراحی سازه تعیین میکند قرار میگیرد. این عضو نیروهای جانبی مانند زلزله یا باد را از دیوار گرفته و به فریم سازه منتقل میکند، در نتیجه تمرکز تنش روی دیوار کاهش یافته و احتمال ترک یا ریزش دیوار کمتر میشود. در این مقاله از فولاد آذر آذین به طور کامل در مورد ناودانی منقطع صحبت میکنیم.
ناودانی منقطع چیست؟

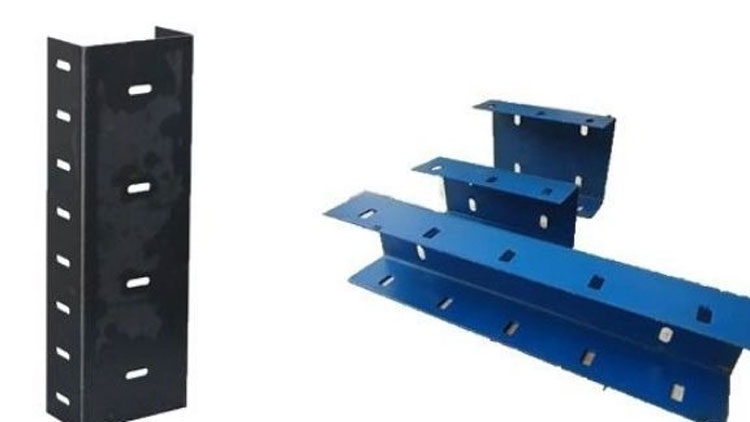

ناودانی منقطع که در صنعت ساختمان به آن وال پست منقطع هم گفته میشود، یک پروفیل فولادی کوتاه و بخش بخش است که به صورت جداگانه و در فواصل مشخص در طول دیوارهای غیر سازهای نصب میشود تا دیوار را به اسکلت اصلی ساختمان متصل و تقویت کند.
ناودانی منقطع از ورق فولادی (گالوانیزه یا سیاه) ساخته میشود و زمانی به کار میروند که لازم است نیروهای جانبی مانند زلزله یا باد از دیوار به قاب سازه منتقل شوند تا احتمال ترک خوردگی یا ریزش دیوار کاهش یابد. برخلاف ناودانی پیوسته که در طول دیوار یک تکه نصب میشود، ناودانی منقطع به صورت قطعات جدا از هم اجرا میشود. به همین ترتیب، حرکتهای جزئی دیوار را کنترل کرده و تمرکز تنش را کاهش میدهد. در نتیجه عملکرد لرزهای بهتر و مصرف فولاد اقتصادیتر فراهم میکند.
ویژگیهای ناودانی منقطع
ناودانی منقطع با ایجاد اتصال منعطف بین دیوار و اسکلت اصلی، مقاومت سازه در برابر تخریب و واژگونی افزایش میدهد و بهعنوان یک راهکار مهندسی برای بهبود پایداری دیوارها شناخته میشود. د ادامه به ویژگیهای این مقطع اشاره میکنیم:
طراحی و ساخت ناودانی منقطع
ناودانی منقطع از ورق فولادی گالوانیزه یا معمولی ساخته میشود و بهصورت قطعات کوتاه با طولهای مشخص (۱۵ تا ۴۰ سانتیمتر) تولید میشود، که باعث نصب آسان و کاهش ضایعات مصالح در پروژه میگردد. طراحی منقطع .وال پست باعث توزیع بهتر نیروهای جانبی در دیوار میشود. همچنین وزن کلی سازه را افزایش نمیدهد، اما قابلیت اتصال مطمئن به ستون و تیرها را فراهم میکند.
ویژگیهای ابعادی وال پست
یکی از ویژگیهای مهم ناودانی سنگین منقطع، ابعاد و ضخامت مناسب آن است. این مقطع در ابعاد و ضخامتهای مختلف (عرض ۸ تا ۱۵.۵ سانتیمتر و ضخامت حدود ۲ میلیمتر) تولید میشود تا مطابق با نیاز پروژه انتخاب شود. جنس فولاد گالوانیزه باعث افزایش مقاومت در برابر خوردگی و افزایش دوام سازه در شرایط محیطی میشود، بهویژه در پروژههای بازسازی یا ساختمانسازی جدید!
عملکرد اجرایی و مهندسی
یکی از مزیتهای کلیدی ناودانی منقطع این است که اتصال دیوارهای غیرباربر به اسکلت اصلی را بدون انتقال سخت نیرو انجام میدهد؛ در نتیجه، تنشهای ناشی از نیروهای لرزهای یا باد در نقاط اتصال کاهش یافته و پایداری افزایش مییابد. این عملکرد باعث میشود که ناودانی منقطع در نقاط مهم دیوار، مانند محل اتصال به تیرها و ستونها برای افزایش ایمنی و مقاومت در برابر نیروهای جانبی کاربرد داشته باشد.
نصب و اجرای ناودانی منقطع
نصب ناودانی منقطع بهگونهای طراحی میشود که نصب سریع و ساده داشته باشد و با استفاده از پیچ و رولبولت یا اتصالات کشویی روی تیرها و ستونها قرار گیرد. این ویژگی باعث میشود پیمانکاران بتوانند آن را در پروژههای مختلف بهراحتی اجرا کنند، بدون اینکه نیازی به برشکاری پیچیده و فرآیندهای وقتگیر در کارگاه داشته باشند.
توزیع نیرو و مقاومسازی دیوار
ناودانی منقطع باعث میشود نیروهای جانبی نظیر زلزله بهطور یکنواختتر در دیوار توزیع شود و از تمرکز تنش در نقاط بحرانی جلوگیری کند. این توزیع مناسب نیروها به کاهش ترک خوردگی و افزایش پایداری کلی دیوارها کمک میکند. این موضوع در سازههای با دیوارهای غیر باربر اهمیت زیادی دارد.
عملکرد ناودانی منقطع
عملکرد وال پست به این صورت است که این مقطع فلزی بهصورت قطعات جدا از هم در فاصلههای مشخص بر روی ستون یا تیر نصب شده و نقش اصلیاش انتقال نیروهای جانبی از دیوارهای غیرسازهای به اسکلت اصلی سازه است، بدون اینکه اتصال سخت و پیوسته بین دیوار و سازه ایجاد کند. این کار باعث میشود دیوار در هنگام وارد آمدن نیرو بتواند حرکت کنترلشده داشته باشد و از ترکخوردگی یا ریزش جلوگیری شود. در نتیجه مقاومت و پایداری سازه در برابر نیروهای جانبی افزایش مییابد.
کاربرد ناودانی منقطع
در جدول زیر کاربردهای ناودانی صنعتی در ساختمانسازی و سازهها آورده شده است:
| کاربرد | توضیحات |
| اتصال دیوارهای غیر باربر به اسکلت | برای مهار و اتصال دیوارهای آجری یا بلوکی به تیر و ستون سازه اصلی استفاده میشود تا از جدا شدن یا ریزش دیوار جلوگیری شود. |
| افزایش مقاومت در برابر زلزله و نیروهای جانبی | بهعنوان جزئی از سیستم وال پست، تنشهای ناشی از زلزله یا باد را کاهش میدهد و پایداری دیوارها را افزایش میدهد. |
| تقویت دیوارهای حائل و غیر باربر | در مقاومسازی دیوارهای داخلی و حائل بهکار میرود تا دیوارها بهتر بتوانند بارهای جانبی را تحمل کنند. |
| اجرای سیستم وال پست | بهصورت منظم در ارتفاع دیوار نصب میشود تا دیوار در برابر حرکتهای خارج از صفحه کنترل شود. |
| استفاده در پروژههای مقاومسازی ساختمانهای قدیمی | در ساختمانهای موجود برای تقویت دیوارها و افزایش ایمنی سازه در برابر بارهای جانبی بهکار میرود. |
مزایای ناودانی منقطع
مزایای ناودانی منقطع در حفظ ایمنی و پایداری دیوارها در برابر نیروهای جانبی است. همچنین شرایط نصب و اجرای سریعتری نسبت به روشهای سنتی دارد. در ادامه به دیگر مزایای وال پست عبارتند از:
- افزایش مقاومت دیوار در برابر نیروهای زلزله و باد (کاهش خطر ترک و ریزش)
- افزایش طول عمر سازه با کاهش آسیبهای تدریجی به دیوارها
- تطبیقپذیری بالا برای استفاده در ساختمانهای جدید و پروژههای بازسازی
- نصب سریع و سادهتر نسبت به روشهای قدیمی (مانند نبشیکشی)
- کاهش هزینههای کلی ساختمان با بهبود عملکرد و کاهش نیاز به ترمیمهای بعدی
- بهبود اتصال و یکپارچگی دیوار با اسکلت سازه (افزایش ایمنی)
| پیشنهاد مطالعه: نبشی منقطع وال پست چیست؟ |
اجرای ناودانی منقطع
اجرای ناودانی منقطع در ساختمانسازی شامل چند مرحله زیر است:
- ابتدا طبق نقشههای طراحی مهندس سازه، محل جانمایی تیرآهن و ناودانیها روی ستون یا تیر مشخص میشود تا اتصال دیوارهای غیر باربر به سازه اصلی برقرار شود.
- پلیتهای اتصال در کف و زیر سقف یا تیر نصب شده و ناودانیها با استفاده از انواع اتصالات مناسب مانند انکربولت، نبشیکشی یا جوش به اعضای سازهای متصل میشوند. در ساختمانهای بتنی این کار
- قبل از بتنریزی انجام میشود تا پس از بتنریزی مکان نصب آماده باشد و در سازههای فلزی معمولاً ناودانیها به تیر و ستون جوش داده میشوند.
- بعد از نصب ناودانیها، دیوارچینی آغاز شده و در حین آن، ناودانیها به کمک میلگرد بستر و مصالح دیگر به دیوار مهار میشود تا اتصال مؤثر و کنترل حرکت دیوار در برابر نیروهای جانبی ایجاد شود.
- در طول اجرا لازم است فاصلهها، تعداد ناودانیها و جزئیات اجرایی طبق محاسبات مهندس و ضوابط آییننامه رعایت شود (تعداد ناودانیها بر اساس ارتفاع ستون و طول دهانه مشخص میشود).
- نظارت مهندس ناظر در اجرای صحیح جزئیات اجرایی نیز اهمیت دارد تا سیستم وال پست عملکرد مطلوب در مقاومت در برابر زلزله و باد داشته باشد.
