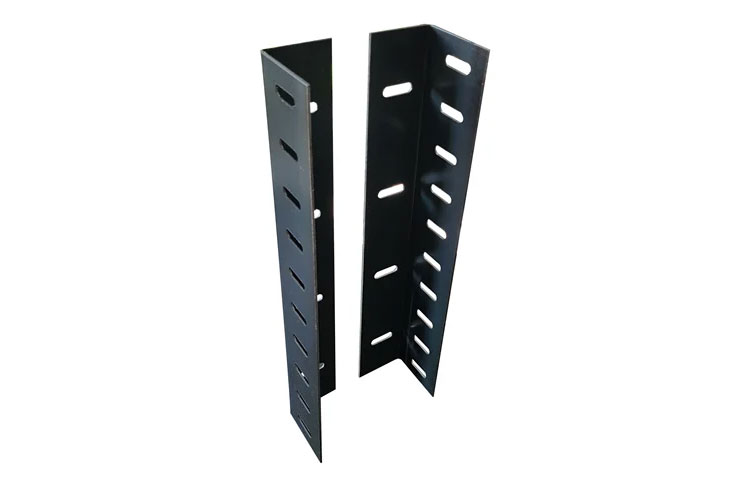

نبشی منقطع وال پست یکی از قطعات فولادی مورد استفاده برای مهار لرزه‌ای دیوارهای غیرباربر است که با فراهم کردن امکان حرکت نسبی دیوار و اسکلت سازه، به کاهش آسیب‌های ناشی از زلزله کمک می‌کند. این قطعات در مقایسه با روش‌های سنتی نبشی‌کشی سرتاسری، مصرف فولاد و عملیات اجرایی کمتری دارند و در صورت طراحی و اجرای صحیح می‌توانند برای کنترل رفتار خارج از صفحه دیوار مورد استفاده قرار گیرند.
در اجرای وال پست منقطع، انتخاب ابعاد و ضخامت قطعه، نحوه اتصال به سازه، فاصله قطعات و ایجاد درز جداسازی بین دیوار و اسکلت باید مطابق نقشه‌های اجرایی و الزامات پروژه انجام شود.
ضوابط پیوست ۶ آیین‌نامه ۲۸۰۰ در اجرای وال پست منقطع
یکی از اصول مهم در اجرای دیوارهای غیرسازه‌ای، جلوگیری از ایجاد عملکرد ناخواسته میانقاب و فراهم کردن امکان تغییر مکان نسبی دیوار نسبت به اسکلت است. جزئیات اجرایی باید به گونه‌ای باشد که تغییرشکل‌های سازه در زمان زلزله، تا حد امکان باعث انتقال نیروی نامطلوب به دیوار نشود.
در طراحی و اجرای وال پست منقطع، موارد زیر اهمیت ویژه‌ای دارند:
فاصله‌گذاری قطعات منقطع
فاصله قطعات مهارکننده باید بر اساس ارتفاع دیوار، مشخصات مصالح، جزئیات طراحی و نقشه‌های سازه تعیین شود. در برخی جزئیات اجرایی، فاصله‌های حدود ۱ تا ۱.۵ متر مورد استفاده قرار می‌گیرد؛ با این حال، مقدار نهایی نباید صرفاً بر اساس یک عدد ثابت تعیین شود و باید با جزئیات محاسباتی پروژه مطابقت داشته باشد.
ضخامت ورق وال پست منقطع
قطعات منقطع معمولاً از ورق‌های فولادی با ضخامت‌های مختلف تولید می‌شوند. ضخامت ۲ یا ۳ میلی‌متر در محصولات بازار رایج است، اما ضخامت نهایی باید بر اساس الزامات طراحی، ابعاد قطعه، نوع اتصال و نیروهای واردشده انتخاب شود.
ایجاد درز جداسازی بین دیوار و سازه
برای جلوگیری از انتقال مستقیم تغییرشکل سازه به دیوار، در محل تماس دیوار با ستون‌ها و سایر اجزای سازه‌ای باید جزئیات جداسازی مناسب اجرا شود. استفاده از مصالح تراکمپذیر مانند پشم سنگ یا سایر مصالح مناسب میتواند در ایجاد این فاصله و امکان حرکت نسبی نقش داشته باشد.
اتصال کشویی در زیر سقف
در محل اتصال بالای دیوار به زیر تیر یا سقف، بسته به سیستم دیوار و جزئیات طراحی، باید امکان حرکت نسبی فراهم شود. اتصال کشویی یکی از روش‌های مورد استفاده برای جلوگیری از انتقال مستقیم خیز تیر و تغییرمکان طبقه به دیوار است.
مهار لبه‌ها و گوشه‌های دیوار
در گوشه‌ها و لبه‌های آزاد دیوار، باید مهار خارج از صفحه به شکل مناسبی تأمین شود. در برخی جزئیات اجرایی، استفاده از مقاطع فولادی مانند نبشی در کنار قطعات منقطع برای افزایش پایداری دیوار مورد استفاده قرار می‌گیرد.
مشخصات فنی، ابعاد و جنس نبشی و ناودانی منقطع
انتخاب ابعاد وال پست منقطع به عواملی مانند ضخامت دیوار، نوع بلوک، ارتفاع دیوار، نحوه اتصال و جزئیات طراحی بستگی دارد.
این قطعات می‌توانند از ورق فولادی معمولی یا ورق گالوانیزه تولید شوند. ورق گالوانیزه در محیط‌هایی که احتمال خوردگی بالاتر است، مزیت بیشتری از نظر مقاومت در برابر خوردگی دارد.
| شاخص فنی | مشخصات رایج | توضیحات |
|---|---|---|
| عرض جان | حدود ۱۰.۵، ۱۵.۵ و ۲۰.۵ سانتیمتر | متناسب با ضخامت دیوار و نوع بلوک |
| طول قطعه | حدود ۲۰ تا ۵۰ سانتیمتر | بسته به جزئیات اجرایی |
| ضخامت ورق | ۲ یا ۳ میلی‌متر | انتخاب بر اساس طراحی و نوع کاربرد |
| جنس | ورق فولادی یا گالوانیزه | گالوانیزه مقاومت بیشتری در برابر خوردگی دارد |
| پوشش | رنگ ضدخوردگی یا گالوانیزه | متناسب با شرایط محیطی |
| نوع قطعه | نبشی یا ناودانی منقطع | بر اساس جزئیات اتصال و سیستم دیوار |
نکته: اعداد جدول بالا مشخصات رایج برخی محصولات بازار هستند و نباید بدون بررسی نقشه سازه و جزئیات اجرایی، به‌عنوان ابعاد الزامی برای تمام پروژه‌ها در نظر گرفته شوند.
در فرآیند طراحی و کنترل سازه‌ها، اطمینان از خمانش و کمانش مقاطع تحت بارگذاری زلزله ضروری است. مراجعه به جدول اشتال نبشی این امکان را فراهم می‌سازد تا مقادیر دقیق وزن هر متر طول و ضخامت استاندارد کارخانجات جهانی در نرم‌افزارهای تحلیلی وارد شود.
راهنمای گام‌به‌گام نصب و اجرای وال پست منقطع
اجرای صحیح وال پست منقطع اهمیت زیادی دارد؛ زیرا حتی قطعه‌ای با کیفیت بالا، در صورت نصب نادرست نمی‌تواند عملکرد مورد انتظار را داشته باشد.
۱. نشانه‌گذاری و جانمایی
در مرحله اول، محل نصب قطعات روی ستون، تیر یا سایر اجزای سازه مشخص میشود. برای افزایش دقت، می‌توان از تراز لیزری، شاقول و ابزارهای اندازه‌گیری دقیق استفاده کرد.
محل قطعات باید مطابق نقشه اجرایی مشخص شود تا فاصله‌ها و ارتفاع نصب از ابتدا به شکل صحیح تعیین شوند.
۲. اتصال وال پست به سازه
نوع اتصال به نوع اسکلت ساختمان بستگی دارد.
اتصال به سازه بتنی
در سازههای بتنی، قطعات فولادی می‌توانند با استفاده از انکرهای مکانیکی یا شیمیایی مناسب به بتن متصل شوند. انتخاب نوع و ظرفیت انکر باید بر اساس مشخصات بتن، فاصله از لبه و نیروهای طراحی انجام شود.
استفاده از روش‌های ضربه‌ای مانند میخ‌کوب بدون بررسی شرایط بتن و جزئیات طراحی، گزینه مناسبی برای یک اتصال سازه‌ای محسوب نمی‌شود.
اتصال به سازه فولادی
در سازههای فولادی، اتصال قطعات میتواند با استفاده از جوش یا سایر اتصالات مشخص‌شده در نقشه اجرایی انجام شود. طول و اندازه جوش باید مطابق طراحی و مشخصات فنی پروژه باشد.
۳. اجرای لایه جداکننده
در محل‌هایی که نیاز به جداسازی دیوار از اسکلت وجود دارد، باید مصالح تراکمپذیر مناسب طبق جزئیات اجرایی قرار گیرد.
هدف این لایه، فراهم کردن فضای لازم برای حرکت نسبی دیوار و سازه و جلوگیری از ایجاد تماس سخت و ناخواسته است.
۴. چیدمان بلوک و اجرای میلگرد بستر
پس از نصب قطعات، دیوارچینی طبق نقشه اجرایی انجام میشود. در صورت پیش‌بینی میلگرد بستر، این میلگردها در رج‌های مشخص قرار گرفته و به شکل مناسب مهار می‌شوند.
فاصله اجرای میلگرد بستر به نوع بلوک، ارتفاع دیوار، جزئیات طراحی و الزامات پروژه بستگی دارد و نباید صرفاً بر اساس یک فاصله ثابت برای تمام ساختمانها تعیین شود.
اجرای وال پست منقطع برای دیوارهای هبلکس و AAC
دیوارهای ساخته‌شده با بلوک هبلکس و AAC به دلیل ویژگی‌های متفاوت مصالح، به جزئیات اجرایی مخصوص خود نیاز دارند.
در محل بالای دیوار و زیر تیر، استفاده از جزئیات مناسب برای ایجاد اتصال کشویی اهمیت زیادی دارد. در برخی سیستم‌ها از ناودانی منقطع یا سرتاسری مطابق نقشه اجرایی استفاده میشود تا دیوار در برابر تغییرمکان نسبی طبقات، آزادی حرکت مناسبی داشته باشد.
هدف اصلی این جزئیات، جلوگیری از انتقال مستقیم تغییرشکل سقف و تیر به دیوار است.
تفاوت وال پست منقطع با نبشی‌کشی سنتی
وال پست منقطع و نبشی‌کشی سنتی از نظر نحوه اجرا، میزان فولاد مصرفی و جزئیات اتصال تفاوت‌هایی دارند.
| پارامتر | وال پست منقطع | نبشی‌کشی سنتی |
|---|---|---|
| نوع اجرا | قطعات فولادی در فواصل مشخص | استفاده از مقاطع پیوسته |
| مصرف فولاد | معمولاً کمتر | معمولاً بیشتر |
| سرعت اجرا | به دلیل قطعات آماده میتواند بالاتر باشد | نیازمند برش و عملیات اجرایی بیشتر |
| امکان جداسازی دیوار | با طراحی صحیح قابل تأمین است | به جزئیات اتصال وابسته است |
| عملیات جوشکاری | معمولاً کمتر | در برخی روش‌ها بیشتر |
| وزن سیستم | معمولاً کمتر | معمولاً بیشتر |
| هزینه اجرا | وابسته به طراحی، مصالح و دستمزد | وابسته به مقدار فولاد و عملیات اجرایی |
توجه: نمی‌توان برای همه پروژه‌ها درصد ثابتی برای کاهش هزینه یا وزن وال پست منقطع نسبت به نبشی‌کشی سنتی اعلام کرد؛ زیرا مقدار فولاد، تعداد اتصالات، نوع دیوار و جزئیات طراحی در هزینه نهایی تأثیر مستقیم دارند.
عوامل مؤثر بر قیمت نبشی و ناودانی منقطع
قیمت وال پست منقطع به عوامل مختلفی وابسته است و با تغییر قیمت مواد اولیه و شرایط تولید میتواند تغییر کند.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- قیمت روز ورق فولادی
- ضخامت ورق
- ابعاد و طول قطعه
- نوع فولاد
- گالوانیزه یا سیاه بودن ورق
- نوع پوشش ضدخوردگی
- روش برش و خم‌کاری
- تعداد قطعات سفارش
- هزینه بسته‌بندی و حمل
- میزان سفارش و شرایط فروش تولیدکننده

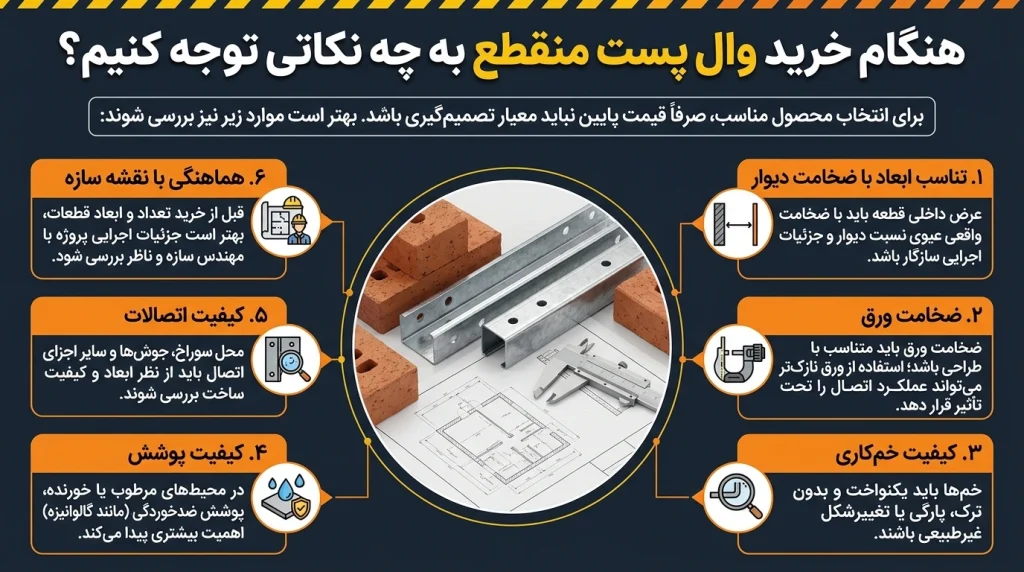

هنگام خرید وال پست منقطع به چه نکاتی توجه کنیم؟
برای انتخاب محصول مناسب، صرفاً قیمت پایین نباید معیار تصمیم‌گیری باشد. بهتر است موارد زیر نیز بررسی شوند:
۱. تناسب ابعاد با ضخامت دیوار:
عرض داخلی قطعه باید با ضخامت واقعی دیوار و جزئیات اجرایی سازگار باشد.
۲. ضخامت ورق:
ضخامت ورق باید متناسب با طراحی انتخاب شود و استفاده از ورق نازک‌تر از مقدار موردنیاز میتواند عملکرد اتصال را تحت تأثیر قرار دهد.
۳. کیفیت خم‌کاری:
خم‌ها باید یکنواخت و بدون ترک، پارگی یا تغییرشکل غیرطبیعی باشند.
۴. کیفیت پوشش:
در محیط‌های مرطوب یا خورنده، نوع پوشش ضدخوردگی اهمیت بیشتری پیدا می‌کند.
۵. کیفیت اتصالات:
محل سوراخ‌ها، جوش‌ها و سایر اجزای اتصال باید از نظر ابعاد و کیفیت ساخت بررسی شوند.
۶. هماهنگی با نقشه سازه:
قبل از خرید تعداد و ابعاد قطعات، بهتر است جزئیات اجرایی پروژه با مهندس سازه و ناظر بررسی شود.
در اجرای دیوارهای خشک و سطوح گچی، گوشه‌های بیرونی معمولاً در معرض ضربه و آسیب بیشتری قرار دارند. برای محافظت از این قسمت‌ها و ایجاد لبه‌ای منظم، از قطعات مخصوصی استفاده میشود. اگر می‌خواهید بدانید نبشی کرنربید چیست و چه نقشی در اجرای گوشه‌های کناف و دیوار دارد، بررسی ساختار و کاربرد آن میتواند مفید باشد.
چرا استفاده از وال پست منقطع اهمیت دارد؟
دیوارهای غیرسازه‌ای در هنگام زلزله می‌توانند به دلیل تغییرشکل نسبی طبقات، جابه‌جایی و حتی جداشدگی از محل خود دچار آسیب شوند.
اجرای صحیح وال پست و رعایت جزئیات جداسازی میتواند به:
- کاهش احتمال آسیب خارج از صفحه دیوار
- کنترل حرکت دیوار
- کاهش انتقال نیروهای ناخواسته از سازه به دیوار
- افزایش ایمنی اجزای غیرسازه‌ای
- کاهش آسیب به نازک‌کاری
- بهبود عملکرد دیوار در برابر تغییرمکان‌های جانبی
کمک کند.
با این حال، عملکرد واقعی سیستم به طراحی صحیح، کیفیت مصالح، نوع دیوار، اتصالات و کیفیت اجرای کارگاه وابسته است.
سوالات متداول
آیا می‌توان از میخ‌کوب برای اتصال وال پست منقطع به سازه بتنی استفاده کرد؟
اتصال وال پست به سازه بتنی باید مطابق جزئیات طراحی و با استفاده از اتصال مناسب انجام شود. در مواردی که اتصال انکری مورد نیاز است، استفاده از انکر مکانیکی یا شیمیایی مناسب باید بر اساس مشخصات فنی بتن و طراحی اتصال انتخاب شود. استفاده خودسرانه از میخ‌کوب برای یک اتصال سازه‌ای توصیه نمی‌شود.
فاصله استاندارد وال پست‌های منقطع از یکدیگر چقدر است؟
فاصله قطعات باید بر اساس نقشه سازه، ارتفاع دیوار، نوع بلوک و نیروهای طراحی تعیین شود. مقادیر حدود ۱ تا ۱.۵ متر ممکن است در برخی جزئیات اجرایی دیده شود، اما نمی‌توان آن را به‌عنوان یک عدد ثابت برای تمام پروژه‌ها در نظر گرفت.
ضخامت پشم سنگ برای درز جداسازی دیوار چقدر باید باشد؟
ضخامت مصالح تراکمپذیر مورد استفاده در درز جداسازی باید مطابق جزئیات طراحی و میزان تغییرمکان مورد انتظار تعیین شود. بنابراین استفاده از یک ضخامت ثابت مانند ۲.۵ یا ۵ سانتیمتر برای تمام ساختمانها صحیح نیست.
نبشی منقطع بهتر است یا ناودانی منقطع؟
انتخاب بین نبشی و ناودانی به نوع دیوار، محل نصب، نحوه اتصال و جزئیات طراحی بستگی دارد. هر دو مقطع می‌توانند در سیستم‌های مختلف مهار دیوار مورد استفاده قرار گیرند، اما انتخاب نهایی باید بر اساس نقشه و سیستم اجرایی پروژه انجام شود.
آیا وال پست منقطع فقط برای سازههای فولادی استفاده میشود؟
خیر. وال پست منقطع میتواند در ساختمانهای دارای اسکلت فولادی یا بتنی مورد استفاده قرار گیرد؛ اما نوع اتصال به سازه در هر سیستم متفاوت است و باید مطابق جزئیات اجرایی انتخاب شود.
آیا وال پست منقطع جایگزین کامل نبشی‌کشی سنتی است؟
وال پست منقطع یک روش اجرایی برای مهار و کنترل حرکت دیوارهای غیرسازه‌ای است، اما نمی‌توان گفت در تمام ساختمانها بدون بررسی طراحی جایگزین هر نوع نبشی‌کشی سنتی میشود. سیستم مناسب باید با توجه به نوع دیوار، سازه، ارتفاع، شرایط پروژه و نقشه‌های محاسباتی انتخاب شود.
