تفاوت نبشی پرسی و نبشی فابریک در درجه اول به روش تولید، نوع ماده اولیه، شکل گوشه، دامنه ابعاد و خواص مکانیکی آنها مربوط میشود. نبشی فابریک با نورد گرم فولاد و به‌صورت یکپارچه تولید میشود، در حالی که نبشی پرسی از خمکاری سرد ورق فولادی در دستگاه‌های پرس یا رول‌فرمینگ به دست می‌آید.
نبشی فابریک معمولاً برای مقاطع سازهای و کاربردهایی که نیاز به ظرفیت باربری مشخص دارند استفاده میشود، اما نبشی پرسی بیشتر در ساخت شاسی، قاب، چهارچوب، تجهیزات صنعتی و برخی کاربردهای سبک‌تر مورد استفاده قرار می‌گیرد. البته انتخاب بین این دو نوع نبشی باید بر اساس محاسبات مهندسی، استاندارد محصول، ابعاد، ضخامت و شرایط بارگذاری انجام شود و صرفاً بر اساس ظاهر یا قیمت تصمیم‌گیری نشود.
جدول مقایسه نبشی پرسی و نبشی فابریک
| فاکتور مقایسه | نبشی فابریک | نبشی پرسی |
|---|---|---|
| روش تولید | نورد گرم از شمش یا بیلت فولادی | خمکاری سرد ورق فولادی |
| ماده اولیه | بیلت/بلوم یا نیمه‌محصول مناسب نورد | ورق فولادی شیت یا کلاف |
| شکل گوشه بیرونی | معمولاً دارای شعاع مشخص و فرم حاصل از نورد | دارای شعاع خم مشخص |
| یکنواختی ضخامت | مطابق تلرانس و هندسه استاندارد مقطع نوردی | معمولاً یکنواخت و تابع ضخامت ورق |
| دامنه ابعاد | تنوع زیاد در سایز و ضخامت | وابسته به ضخامت ورق و ظرفیت دستگاه فرمینگ |
| خواص مکانیکی | قابل تأمین طبق استاندارد و گرید فولاد | تابع گرید ورق و فرایند شکل‌دهی سرد |
| تنش پسماند | ممکن است ناشی از نورد و سرمایش وجود داشته باشد | ممکن است در ناحیه خم به دلیل شکل‌دهی سرد ایجاد شود |
| کاربردهای رایج | سازه‌های فولادی، خرپا، اتصالات و مقاطع سازهای | شاسی‌سازی، قاب، تجهیزات، قفسه و کاربردهای سبک‌تر |
| دقت ابعادی | مطابق تلرانس استاندارد نورد | تابع کیفیت ورق و دستگاه خمکاری |
| قیمت | تابع وزن، گرید، ابعاد و بازار فولاد | تابع قیمت ورق، ضخامت و هزینه فرمینگ |
نکته: نباید صرفاً بر اساس «فابریک» یا «پرسی» بودن، ظرفیت باربری یک نبشی را تعیین کرد. ظرفیت واقعی به ابعاد مقطع، ضخامت، گرید فولاد، طول عضو، شرایط مهاربندی، نوع اتصال و نحوه بارگذاری وابسته است.
نبشی فابریک چیست؟
نبشی فابریک مقطع فولادی L شکل است که در فرآیند نورد گرم تولید میشود. در این روش، نیمه‌محصول فولادی پس از گرم شدن تا دمای مناسب نورد، از میان غلتک‌های شکل‌دهنده عبور می‌کند تا به هندسه نهایی نبشی برسد.
برخلاف نبشی پرسی که از خم کردن ورق ساخته میشود، در نبشی فابریک شکل مقطع در طول فرآیند نورد ایجاد میشود. این روش امکان تولید طیف گسترده‌ای از سایزها، ضخامت‌ها و مقاطع بال مساوی و بال نامساوی را فراهم می‌کند.
کیفیت نهایی نبشی فابریک فقط به روش تولید وابسته نیست و عواملی مانند گرید فولاد، استاندارد تولید، ترکیب شیمیایی، کنترل فرآیند نورد و عملیات خنک‌کاری نیز بر خواص محصول تأثیر دارند.
نبشی معمولی و گالوانیزه ممکن است از نظر شکل هندسی مشابه باشند، اما پوشش روی سطح محصول می‌تواند رفتار آنها را در محیط‌های مختلف تغییر دهد. اگر قصد انتخاب پروفیل برای فضای باز، محیط مرطوب یا پروژه‌ای با احتمال تماس با عوامل خورنده را دارید، بررسی تفاوت عملکرد نبشی گالوانیزه با نبشی معمولی می‌تواند تصمیم‌گیری را آسان‌تر کند
مزایای نبشی فابریک
۱. تنوع بالا در ابعاد و ضخامت
یکی از مهم‌ترین مزایای نبشی فابریک، امکان تولید آن در طیف متنوعی از ابعاد است. مقاطع فابریک میتوانند در سایزها و ضخامت‌های مختلف تولید شوند و برای پروژه‌های سازهای سبک تا سنگین مورد استفاده قرار گیرند.
۲. مناسب برای کاربردهای سازهای
نبشی فابریک در صورت انتخاب صحیح گرید و ابعاد، می‌تواند در اعضای مختلف سازه‌های فولادی، خرپاها، اتصالات، مهاربندها و سایر اجزایی که در طراحی سازه برای آنها ظرفیت مشخصی در نظر گرفته شده است، به کار رود.
۳. امکان تولید مطابق استاندارد
مقاطع فابریک را میتوان بر اساس استانداردهای مشخص تولید و کنترل کرد. در خریدهای پروژه‌ای، بررسی استاندارد، گرید فولاد، ابعاد واقعی و گواهی کیفیت اهمیت زیادی دارد.
۴. پایداری هندسی مناسب
فرآیند نورد صنعتی امکان تولید مقاطع با هندسه و تلرانس مشخص را فراهم می‌کند؛ البته میزان دقت نهایی باید با تلرانس استاندارد محصول مقایسه شود.
معایب نبشی فابریک
۱. وزن بالاتر در مقاطع ضخیم
نبشی فابریک در ابعاد و ضخامت‌های مختلف تولید میشود و در صورت انتخاب مقطع سنگین، وزن سازه یا شاسی افزایش پیدا می‌کند. بنابراین سبک‌ترین مقطع همیشه بهترین انتخاب نیست و باید بر اساس محاسبات انتخاب شود.
۲. هزینه حمل و جابه‌جایی
وزن بالاتر برخی مقاطع فابریک می‌تواند هزینه‌های مربوط به حمل، تخلیه، انبارش و جابه‌جایی را افزایش دهد.
۳. محدودیت اقتصادی در کاربردهای بسیار سبک
برای قاب‌ها و شاسی‌های سبک، استفاده از یک مقطع نوردی سنگین ممکن است از نظر اقتصادی توجیه مناسبی نداشته باشد؛ در چنین شرایطی میتوان گزینه‌های ساخته‌شده از ورق را نیز بررسی کرد.
وقتی صحبت از نبشیهای خاص میشود، نحوه تولید و شکل نهایی مقطع اهمیت زیادی پیدا می‌کند. نبشی اسپیرال نیز به دلیل ویژگی‌های ساختاری خود ممکن است در کاربردهای مشخصی مورد توجه قرار گیرد. اگر این اصطلاح را در بازار مقاطع فولادی دیده‌اید، مطالعه راهنمای مربوط به آن می‌تواند به شناخت بهتر محصول کمک کند.
نبشی پرسی چیست؟
نبشی پرسی از شکل‌دهی سرد ورق فولادی تولید میشود. در این فرآیند، ورق ابتدا به نوارهایی با عرض مورد نیاز برش داده شده و سپس با استفاده از دستگاه‌های پرس، خم‌کن یا رول‌فرمینگ به شکل L درمی‌آید.
یکی از ویژگی‌های قابل مشاهده نبشی پرسی، وجود شعاع خم در محل کنج است. مقدار این شعاع به ضخامت ورق، نوع دستگاه و فرآیند شکل‌دهی بستگی دارد.
نبشی پرسی می‌تواند از ورق‌های مختلف فولادی تولید شود و خواص نهایی آن به گرید ورق، ضخامت، شعاع خم، روش تولید و کیفیت کنترل فرآیند وابسته است.
مزایای نبشی پرسی
۱. انعطاف‌پذیری در تولید
تولید نبشی از ورق این امکان را ایجاد می‌کند که مقاطع با ابعاد و ضخامت‌های متناسب با نیاز پروژه ساخته شوند؛ البته دامنه تولید به تجهیزات سازنده و قابلیت فرمینگ بستگی دارد.
۲. مناسب برای شاسی‌سازی و چارچوب
نبشی پرسی در بسیاری از کاربردهای غیرسازه‌ای و سبک مانند ساخت قاب، شاسی، چهارچوب، قفسه، تجهیزات صنعتی و برخی سازه‌های سبک کاربرد دارد.
۳. امکان استفاده از ورق با سطح مناسب
در صورت استفاده از ورق با کیفیت سطحی مناسب، محصول نهایی می‌تواند ظاهر یکنواختی داشته باشد و برای برخی کاربردهای ظاهری گزینه مناسبی باشد.
۴. امکان تولید سفارشی
در پروژه‌هایی که به ابعاد خاص نیاز است، ساخت مقطع از ورق می‌تواند انعطاف بیشتری نسبت به خرید مقطع نوردی استاندارد ایجاد کند.
معایب نبشی پرسی
۱. محدودیت در ضخامت و ابعاد
ظرفیت دستگاه خمکاری یا رول‌فرمینگ تعیین می‌کند که چه ضخامت و ابعادی از ورق را میتوان به شکل نبشی تبدیل کرد. بنابراین نبشی پرسی از نظر ابعاد الزاماً جایگزین تمام مقاطع فابریک نیست.
۲. ایجاد تنش پسماند در فرآیند خمکاری
شکل‌دهی سرد باعث تغییر شکل پلاستیک در ناحیه خم میشود و می‌تواند در مقطع تنش‌های پسماند ایجاد کند. میزان و اثر این تنش‌ها به شرایط فرآیند و هندسه مقطع وابسته است.
۳. نیاز به کنترل دقیق کیفیت خم
اگر عملیات خمکاری به‌درستی انجام نشود، مشکلاتی مانند تغییر زاویه، تابیدگی، موج‌دار شدن بال‌ها یا تغییر ابعاد ایجاد میشود.
۴. عدم استفاده خودکار به عنوان مقطع باربر اصلی
نبشی پرسی را نمیتوان صرفاً به دلیل شکل ظاهری آن برای ستون، خرپا یا سایر اعضای باربر اصلی مناسب یا نامناسب دانست. استفاده سازهای از آن باید بر اساس طراحی مهندسی، مشخصات مکانیکی محصول و الزامات آیین‌نامه‌ای بررسی شود.
تفاوت نبشی پرسی و فابریک از نظر فنی
۱. تفاوت در ماده اولیه
مهم‌ترین تفاوت این دو محصول از ماده اولیه آنها شروع میشود.
در تولید نبشی فابریک، نیمه‌محصول فولادی در فرآیند نورد گرم به شکل نهایی مقطع درمی‌آید؛ اما نبشی پرسی از ورق فولادی ساخته میشود که در مرحله بعد تحت عملیات خمکاری قرار می‌گیرد.
بنابراین در زمان خرید، فقط نام «نبشی» کافی نیست و باید نوع محصول، گرید فولاد، ضخامت و استاندارد تولید مشخص شود.
۲. تفاوت در فرآیند تولید
نبشی فابریک از طریق عبور فولاد گرم‌شده از غلتک‌های نورد و ایجاد تدریجی هندسه L تولید میشود.
در مقابل، نبشی پرسی با اعمال نیرو به ورق و ایجاد تغییر شکل سرد در آن تولید میشود.
این تفاوت فرآیند تولید می‌تواند بر هندسه، تنش‌های پسماند، خواص موضعی ناحیه خم و رفتار مقطع تأثیر بگذارد.

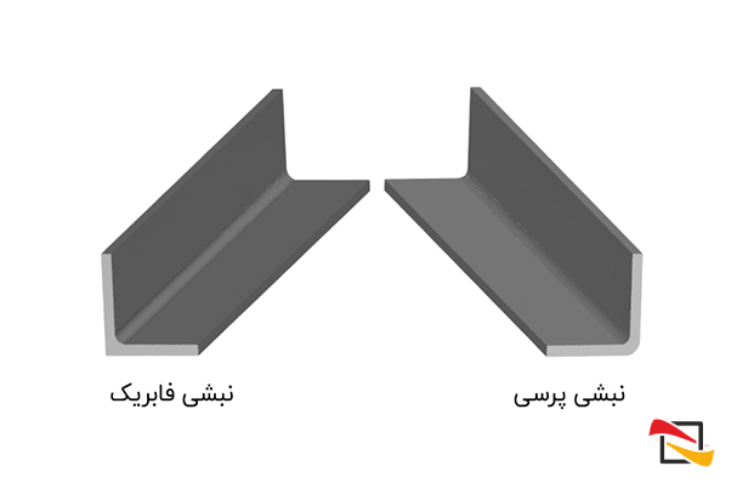

۳. تفاوت در شکل کنج
یکی از روش‌های رایج تشخیص ظاهری نبشیهای فابریک و پرسی، بررسی محل خم یا کنج است.
نبشی پرسی به دلیل خم شدن ورق، معمولاً شعاع خم مشخصی در گوشه دارد. نبشی فابریک نیز کاملاً بدون شعاع نیست و هندسه گوشه آن مطابق طراحی غلتک‌ها و استاندارد مقطع شکل می‌گیرد.
بنابراین بهتر است برای تشخیص قطعی، علاوه بر ظاهر، ابعاد و مشخصات فنی محصول نیز بررسی شود.
۴. تفاوت در ضخامت بال‌ها
در نبشی پرسی، ضخامت اولیه بال‌ها عمدتاً برابر با ضخامت ورق مورد استفاده است.
در نبشی فابریک، هندسه مقطع توسط فرآیند نورد ایجاد شده و ضخامت، شعاع گوشه و ابعاد بال‌ها باید با مشخصات استاندارد همان مقطع مقایسه شود.
به همین دلیل، نباید اختلاف ضخامت در نقاط مختلف نبشی فابریک را به‌صورت کلی و بدون توجه به استاندارد، نشانه ضعف یا افزایش عمدی ضخامت در کنج دانست.
۵. تفاوت در خواص مکانیکی
شکل‌دهی سرد در نبشی پرسی می‌تواند در ناحیه خم باعث کارسختی و ایجاد تنش پسماند شود. در مقابل، نبشی فابریک نیز به دلیل فرآیند نورد و سرمایش می‌تواند دارای تنش‌های پسماند باشد.
بنابراین عبارت‌هایی مانند «نبشی فابریک کاملاً بدون تنش پسماند است» از نظر فنی دقیق نیستند.
برای مقایسه واقعی ظرفیت باربری، باید اطلاعاتی مانند مقاومت تسلیم، مقاومت کششی، مشخصات هندسی مقطع و شرایط بارگذاری بررسی شود.
مقایسه نبشی پرسی و فابریک از نظر کاربرد
انتخاب نوع نبشی به نوع پروژه و عملکرد مورد انتظار بستگی دارد.
| کاربرد | گزینه قابل بررسی |
|---|---|
| سازه‌های فولادی | معمولاً نبشی فابریک استاندارد |
| خرپا | مقطع مناسب طبق محاسبات سازه |
| مهاربند | بر اساس طراحی و ظرفیت مورد نیاز |
| شاسی تجهیزات | نبشی پرسی یا فابریک، متناسب با بار |
| چارچوب و قاب | اغلب نبشی پرسی برای کاربردهای سبک |
| قفسه و تجهیزات صنعتی | بسته به بار و طراحی |
| وال‌پست | طبق نقشه و ضوابط اجرایی پروژه |
| کارهای دکوراتیو و سبک | در بسیاری از موارد نبشی پرسی |
توجه: این جدول صرفاً یک راهنمای عمومی است. در اعضای سازهای، انتخاب مقطع باید بر اساس محاسبات و مشخصات فنی انجام شود.
آیا نبشی پرسی برای وال‌پست مناسب است؟
در برخی سیستم‌های اجرای وال‌پست، ممکن است از مقاطع ساخته‌شده از ورق یا نبشیهای مختلف استفاده شود؛ اما مناسب بودن نبشی پرسی برای وال‌پست را نمیتوان تنها بر اساس پرسی بودن آن تعیین کرد.
نوع دیوار، ارتفاع و طول دیوار، نحوه اتصال، ضخامت و مشخصات مقطع، جزئیات اجرایی و الزامات آیین‌نامه‌ای باید در طراحی و اجرای وال‌پست بررسی شوند.
بنابراین برای پروژه ساختمانی، بهتر است مشخصات نبشی مورد استفاده با نقشه‌های سازه و ضوابط اجرایی مربوط به پروژه تطبیق داده شود.
تفاوت قیمت نبشی پرسی و فابریک
قیمت این دو محصول به عوامل مختلفی مانند قیمت فولاد، ضخامت، ابعاد، گرید، وزن، هزینه تولید، طول شاخه و شرایط بازار بستگی دارد.
نبشی پرسی به دلیل تولید از ورق می‌تواند در برخی ابعاد سبک از نظر هزینه تولید یا وزن، گزینه اقتصادی‌تری باشد. با این حال نمیتوان یک درصد ثابت برای میزان صرفه‌جویی آن در تمام پروژه‌ها تعیین کرد.
برای مقایسه اقتصادی، بهتر است به جای بررسی صرف قیمت هر شاخه، هزینه به ازای واحد طول، وزن، ظرفیت مورد نیاز و هزینه ساخت و نصب نیز محاسبه شود.
کدام نبشی برای پروژه مناسب‌تر است؟
انتخاب بین نبشی فابریک و پرسی باید بر اساس کاربرد انجام شود:
- اگر پروژه به یک مقطع سازهای استاندارد با ابعاد و ظرفیت مشخص نیاز دارد، مقاطع فابریک استاندارد معمولاً گزینه اصلی برای بررسی هستند.
- اگر هدف ساخت قاب، شاسی یا سازه سبک با ابعاد سفارشی باشد، نبشی پرسی می‌تواند گزینه مناسبی باشد.
- برای اعضای باربر، انتخاب مقطع باید بر اساس محاسبات مهندسی انجام شود.
- در خرید هر دو نوع محصول، بررسی گرید فولاد، ضخامت، ابعاد واقعی، تلرانس و کیفیت سطح اهمیت دارد.
- در پروژه‌های صنعتی، دریافت گواهی کیفیت یا Mill Test Certificate (MTC) می‌تواند برای کنترل مشخصات متریال مفید باشد.
چگونه نبشی پرسی را از فابریک تشخیص دهیم؟
برای یک بررسی اولیه در کارگاه میتوان چند ویژگی را بررسی کرد:
۱. بررسی محل خم
نبشی پرسی معمولاً در قسمت خم دارای شعاع انحنای قابل مشاهده است. در نبشی فابریک نیز گوشه دارای هندسه مشخص نوردی است، بنابراین برای تشخیص قطعی نباید تنها به میزان تیزی گوشه اتکا کرد.
۲. اندازه‌گیری ضخامت
با استفاده از کولیس میتوان ضخامت بخش‌های مختلف مقطع را اندازه‌گیری و آن را با مشخصات اعلام‌شده محصول مقایسه کرد.
۳. بررسی ابعاد بال‌ها
طول بال‌ها، ضخامت و زاویه مقطع باید با مشخصات سفارش یا استاندارد مربوط به محصول مطابقت داشته باشد.
۴. بررسی سطح
سطح نبشی فابریک معمولاً آثار فرآیند نورد گرم را دارد و ممکن است پوسته اکسیدی نورد روی آن دیده شود. نبشی ساخته‌شده از ورق نیز ظاهر سطح ورق اولیه را تا حد زیادی حفظ می‌کند.
نکته: برای تشخیص قطعی محصول در خریدهای عمده، بهترین روش تطبیق مشخصات فنی، ابعاد، گرید و اسناد کیفی با سفارش خرید است؛ ظاهر مقطع به‌تنهایی معیار کاملی نیست.
تفاوت نبشی فابریک و پرسی از نظر وزن
وزن نبشی به سطح مقطع، چگالی فولاد و طول مقطع بستگی دارد. بنابراین صرفاً پرسی یا فابریک بودن، وزن را تعیین نمی‌کند.
فرمول کلی محاسبه وزن به شکل زیر است:
وزن = حجم × چگالی فولاد
و برای یک شاخه مشخص:
وزن شاخه = سطح مقطع × طول × چگالی فولاد
در عمل، برای نبشیهای استاندارد فابریک میتوان از جدول اشتال یا جدول وزن استاندارد سازنده استفاده کرد. در مورد نبشی پرسی نیز وزن باید بر اساس ابعاد واقعی ورق و هندسه مقطع محاسبه یا از وزن‌کشی محصول به دست آید.
راهنمای خرید نبشی پرسی و فابریک
پیش از خرید نبشی، موارد زیر را مشخص کنید:
- نوع نبشی: پرسی یا فابریک
- ابعاد بال‌ها: مساوی یا نابرابر
- ضخامت
- طول شاخه
- گرید فولاد
- استاندارد تولید
- وزن مورد انتظار
- نوع کاربرد
- تعداد شاخه یا وزن کل سفارش
- گواهی کیفیت در صورت نیاز پروژه
در پروژه‌های سازهای، بهتر است مشخصات خرید دقیقاً مطابق نقشه‌ها و محاسبات مهندسی باشد.
ارتباط نبشی با سایر مقاطع فولادی
در بسیاری از پروژه‌های ساختمانی و صنعتی، نبشی به‌تنهایی استفاده نمی‌شود و در کنار مقاطعی مانند ناودانی، تیرآهن، قوطی و پروفیل قرار می‌گیرد.
انتخاب صحیح مقاطع مکمل، علاوه بر تأمین ظرفیت مورد نیاز، می‌تواند بر وزن نهایی سازه، روش اتصال، هزینه ساخت و سرعت اجرا نیز تأثیر بگذارد. بنابراین بررسی نبشی باید در چارچوب کل سیستم سازه یا شاسی انجام شود.
سوالات متداول
۱. تفاوت اصلی نبشی پرسی و فابریک چیست؟
تفاوت اصلی در روش تولید است. نبشی فابریک با نورد گرم تولید میشود، در حالی که نبشی پرسی از خمکاری سرد ورق فولادی ساخته میشود.
۲. آیا نبشی فابریک همیشه قویتر از نبشی پرسی است؟
نمیتوان بدون بررسی مشخصات فنی چنین حکم مطلقی داد. ظرفیت باربری به ابعاد مقطع، ضخامت، گرید فولاد، طول عضو، شرایط اتصال و نوع بارگذاری بستگی دارد. با این حال نبشیهای فابریک استاندارد، گزینه رایجی برای بسیاری از کاربردهای سازهای هستند.
۳. آیا نبشی پرسی برای سازه اصلی ساختمان قابل استفاده است؟
در کاربردهای سازهای، استفاده از هر مقطع باید بر اساس طراحی و استاندارد مربوط به آن انجام شود. صرفاً پرسی بودن به معنای ممنوعیت یا مجاز بودن استفاده نیست.
۴. کدام نوع نبشی ارزان‌تر است؟
قیمت به ابعاد، ضخامت، وزن، قیمت ورق و فولاد، هزینه فرمینگ و شرایط بازار بستگی دارد. در برخی مقاطع سبک، نبشی پرسی می‌تواند از نظر اقتصادی مناسب‌تر باشد، اما مقایسه باید برای ابعاد و مشخصات یکسان انجام شود.

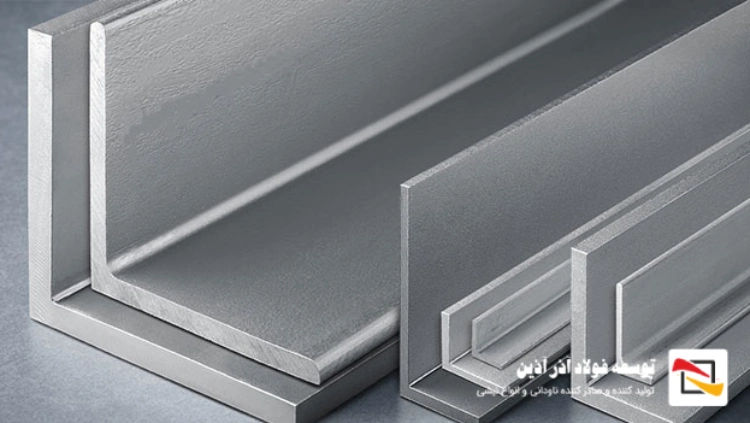

۵. آیا نبشی فابریک در ابعاد نابرابر تولید میشود؟
بله. نبشیهای فابریک میتوانند به صورت بال مساوی و بال نامساوی تولید شوند و ابعاد آنها مطابق استاندارد و مشخصات کارخانه تعیین میشود.
۶. آیا از روی گوشه نبشی میتوان نوع آن را تشخیص داد؟
گوشه و شعاع خم میتوانند سرنخ اولیه خوبی باشند، اما برای تشخیص قطعی بهتر است ابعاد، ضخامت، مشخصات فنی و اسناد محصول نیز بررسی شوند.
