ناودانی یکی از مقاطع فولادی پرکاربرد در ساختمان‌سازی است که به دلیل شکل U مانند، در اجرای والپست و مهار دیوارهای غیرسازهای، ساخت برخی اعضای خرپایی و قاب‌ها، شاسیکشی نما، زیرسازی و ساخت سازههای فرعی مورد استفاده قرار می‌گیرد. انتخاب نوع، سایز، ضخامت و مشخصات مکانیکی ناودانی باید بر اساس بارگذاری، جزئیات اتصال، شرایط محیطی و نقشه‌های محاسباتی پروژه انجام شود؛ بنابراین نمی‌توان یک سایز مشخص را برای همه کاربردها مناسب دانست.
ناودانی‌ها از نظر شکل بال، روش تولید، ابعاد و استاندارد تولید با یکدیگر تفاوت دارند. در این مقاله، مهم‌ترین کاربردهای ناودانی در ساختمان‌سازی، تفاوت مقاطع مختلف، سایزبندی تقریبی و نکات انتخاب آن را بررسی می‌کنیم.
ناودانی چیست و چه ساختاری دارد؟
ناودانی مقطعی فولادی با یک جان و دو بال است که سطح مقطع آن معمولاً به شکل U یا C دیده میشود. جان وظیفه انتقال بخش قابل توجهی از نیروها را بر عهده دارد و بال‌ها علاوه بر افزایش سختی مقطع، محل مناسبی برای اتصال به سایر اعضا ایجاد می‌کنند.
ناودانی‌ها می‌توانند به روش نورد گرم، نورد سرد یا فرم‌دهی از ورق تولید شوند. بنابراین مشخصات ظاهری مشابه لزوماً به معنای عملکرد مکانیکی یکسان نیست.
در طراحی سازهای، مواردی مانند موارد زیر اهمیت دارند:
- ارتفاع جان
- عرض بال
- ضخامت جان و بال
- وزن واحد طول
- ممان اینرسی
- مشخصات فولاد
- نوع اتصال
- طول عضو و شرایط تکیه‌گاهی
- نوع و مقدار بار واردشده
به همین دلیل، صرفاً انتخاب ناودانی بر اساس نام سایز برای اعضای باربر کافی نیست.
مهم‌ترین کاربردهای ناودانی در ساختمان‌سازی
ناودانی بسته به نوع و ابعاد خود میتواند در قسمت‌های مختلف پروژه‌های ساختمانی و صنعتی استفاده شود. مهم‌ترین کاربردها عبارت‌اند از:
استفاده از ناودانی در والپست و مهار دیوارهای غیرسازهای
یکی از شناخته‌شده‌ترین کاربردهای ناودانی در ساختمان، استفاده از آن در جزئیات مهار دیوارهای غیرسازهای و والپست است.
در سیستم‌های مهار دیوار، ممکن است از ناودانی به عنوان وادار، عضو مهاری، ریل یا جزء اتصال استفاده شود. جزئیات دقیق اتصال به ستون، کف و سقف باید مطابق نقشه‌های اجرایی و الزامات لرزه‌ای پروژه تعیین شود.
در برخی روش‌های اجرای والپست، اتصال‌ها به شکلی طراحی می‌شوند که دیوار ضمن مهار مناسب در برابر نیروهای خارج از صفحه، امکان جابه‌جایی‌های موردنیاز ناشی از تغییرشکل نسبی طبقات را داشته باشد.
چرا ناودانی برای والپست مورد استفاده قرار می‌گیرد؟
شکل مقطع ناودانی چند مزیت اجرایی دارد:
- امکان ایجاد سطح مناسب برای اتصال
- دسترسی نسبتاً مناسب برای جوشکاری و پیچ‌ومهره
- تنوع در ابعاد و ضخامت
- امکان استفاده در جزئیات کشویی و مهاری طراحیشده
- قابلیت ترکیب با نبشی، تسمه، بست و سایر اجزای اتصال
البته استفاده از هر ناودانی به‌عنوان والپست بهصورت خودکار مورد تأیید نیست و نوع مقطع، ضخامت، طول، فاصله و نحوه اتصال باید از روی جزئیات طراحی تعیین شود.
ساخت خرپا و سازههای فرعی
ناودانی در برخی خرپاهای فلزی و سازههای فرعی نیز کاربرد دارد. بسته به طراحی، یک یا چند ناودانی می‌توانند بهصورت تکی یا ترکیبی مورد استفاده قرار گیرند.
در این کاربرد، موارد زیر در انتخاب مقطع اهمیت دارند:
- طول عضو
- نوع بارگذاری
- نیروی فشاری یا کششی
- احتمال کمانش
- شرایط اتصال
- طول مؤثر عضو
- مشخصات فولاد
بنابراین استفاده از ناودانی دوبل الزام عمومی برای تمام سازه‌ها نیست و تنها زمانی انجام میشود که محاسبات سازهای چنین آرایشی را توجیه کند.
پروفیل‌های ناودانی می‌توانند در بخش‌های مختلف زیرسازی و اجرای سازههای روی بام مورد استفاده قرار گیرند. با توجه به تنوع مقاطع و ضخامت‌ها، شناخت انواع ناودانی در پشت بام به شما کمک می‌کند هنگام انتخاب محصول، تنها بر اساس قیمت تصمیم نگیرید و مشخصات فنی را نیز در نظر داشته باشید.
استفاده از ناودانی در تیرها و اعضای مرکب
در برخی سازههای فولادی، دو یا چند پروفیل می‌توانند با طراحی مناسب به شکل یک عضو مرکب در کنار یکدیگر قرار گیرند.
برای مثال، دو ناودانی ممکن است بهصورت روبه‌رو یا پشت‌به‌پشت قرار گرفته و با استفاده از اتصالات مناسب به یکدیگر متصل شوند.
این نوع آرایش میتواند ویژگی‌های مقطع را نسبت به یک ناودانی منفرد تغییر دهد؛ اما نحوه اتصال اعضا، فاصله آنها و مقاومت عضو مرکب باید محاسبه شود.
به همین دلیل، دوبل کردن ناودانی صرفاً برای افزایش مقاومت بدون بررسی طراحی سازهای توصیه نمی‌شود.
شاسیکشی و زیرسازی نما
یکی دیگر از کاربردهای مهم ناودانی، استفاده در زیرسازی نما و شاسیکشی فلزی است.
در نماهایی مانند:
- نمای سنگی
- نمای کامپوزیت
- برخی سیستم‌های نمای خشک
- ترموود
- سرامیک خشک
- نماهای ترکیبی
ممکن است از پروفیل‌های فولادی مختلف برای ایجاد زیرسازی استفاده شود.
ناودانی در این سیستم‌ها میتواند به‌عنوان بخشی از شاسی یا قاب زیرسازی به کار رود و بارهای واردشده را به نقاط اتصال سازه منتقل کند.
نکته مهم در شاسیکشی نما
انتخاب ناودانی برای نما نباید تنها بر اساس وزن پوشش انجام شود. وزن نما، بار باد، ابعاد پانل‌ها، فاصله تکیه‌گاه‌ها، نوع اتصال، ارتفاع ساختمان و شرایط محیطی نیز باید در طراحی لحاظ شوند.
در نماهای خارجی همچنین حفاظت مقطع فولادی در برابر خوردگی اهمیت زیادی دارد.
ساخت قاب و فریم‌های فلزی
ناودانی به دلیل شکل هندسی خود در ساخت انواع قاب‌ها و فریم‌های فلزی نیز کاربرد دارد.
از جمله:
- فریم‌های فرعی
- قاب‌های صنعتی
- چهارچوب‌های فلزی
- شاسی تجهیزات
- فریم درها و بازشوهای صنعتی
- سازههای نگهدارنده سبک
- برخی اجزای چاهک آسانسور
در پروژه‌های آسانسور، نوع مقطع و ابعاد آن باید بر اساس طراحی و الزامات سازنده تجهیزات آسانسور تعیین شود. بنابراین نمی‌توان یک سایز ثابت از ناودانی را برای تمام چاهک‌ها یا ریل‌های آسانسور پیشنهاد کرد.
استفاده از ناودانی در سقف و سازههای شیروانی
در برخی سازههای سقف شیروانی و سازههای سبک، ناودانی میتواند به‌عنوان یکی از اعضای فرعی یا قاببندی مورد استفاده قرار گیرد.
انتخاب مقطع به مواردی مانند:
- دهانه
- فاصله تکیه‌گاه‌ها
- وزن پوشش سقف
- بار برف
- بار باد
- شیب سقف
- نحوه اتصال
- شرایط بهره‌برداری
وابسته است.
بنابراین استفاده از ناودانی برای ساخت خرپا یا اجزای سقف باید با محاسبات سازهای انجام شود.
تفاوت ناودانی UNP، UPE و UPA چیست؟
یکی از موضوعات مهم هنگام خرید ناودانی، توجه به شکل بال و استاندارد تولید است.
در بازار فولاد ممکن است نام‌هایی مانند UNP، UPE و UPA را مشاهده کنید. این نام‌ها به خانواده‌ها و شکل‌های متفاوت مقاطع U شکل مربوط می‌شوند و مشخصات دقیق آنها باید از استاندارد و جدول اشتال مربوطه بررسی شود.
ناودانی UNP
ناودانی‌های سری U با بال‌های دارای شیب داخلی در برخی استانداردها و بازارها با عنوان UNP شناخته می‌شوند.
ویژگی‌های مهم این خانواده عبارت‌اند از:
- شکل بال متفاوت از ناودانی بال موازی
- تنوع در ارتفاع و وزن
- کاربرد در سازه‌ها و اعضای فولادی مختلف
- امکان استفاده در اعضای باربر در صورت تأیید طراحی
انتخاب UNP صرفاً به دلیل «سنگینتر بودن» به معنای مناسب‌تر بودن آن برای یک پروژه نیست؛ معیار اصلی باید مقاومت و الزامات طراحی باشد.
بیشتر بخوانید: کارخانه نورد چیست؟
ناودانی UPE
ناودانی‌های UPE به‌طور کلی با بال‌های موازی شناخته می‌شوند.
بال موازی میتواند در برخی جزئیات اتصال، سوراخ‌کاری و مونتاژ مزیت اجرایی ایجاد کند؛ اما این موضوع به‌تنهایی به معنای مناسب بودن UPE برای تمام کاربردها نیست.
در انتخاب UPE باید مشخصات واقعی مقطع از جمله:
- ارتفاع
- عرض بال
- ضخامت
- وزن واحد طول
- ممان‌های اینرسی
- شعاع ژیراسیون
- گرید فولاد
بررسی شود.
ناودانی UPA
در بازار ممکن است اصطلاح UPA نیز برای برخی ناودانی‌های بال موازی استفاده شود. با توجه به تنوع نام‌گذاری و استانداردهای مورد استفاده در بازار، بهتر است هنگام خرید تنها به نام تجاری یا عبارت UPA/UNP/UPE اکتفا نشود و استاندارد، جدول ابعادی، وزن واقعی و مشخصات فنی محصول از فروشنده دریافت شود.
جدول راهنمای سایزبندی و کاربرد ناودانی
جدول زیر یک راهنمای اولیه برای شناخت کاربردهای رایج سایزهای مختلف است. سایز نهایی عضو سازهای باید بر اساس محاسبات پروژه تعیین شود.
| سایز اسمی تقریبی | نوع کاربرد رایج | نمونه کاربرد |
|---|---|---|
| ۶ تا ۸ | مقاطع سبک | شاسی‌های سبک، قاب‌های فرعی و برخی زیرسازیها |
| ۱۰ تا ۱۲ | مقاطع متوسط | برخی جزئیات والپست، قاببندی و شاسیکشی |
| ۱۴ تا ۱۶ | مقاطع سنگینتر | اعضای فرعی خرپا، قاب‌ها و سازههای صنعتی |
| ۱۸ تا ۲۴ | مقاطع سنگین | سازه‌ها و قاب‌های صنعتی با نیاز به ظرفیت بالاتر |
| بالاتر از ۲۴ | مقاطع ویژه/سنگین | پروژه‌های صنعتی و سازهای خاص، مطابق طراحی |
توجه: عدد درج‌شده به‌تنهایی وزن یا ظرفیت باربری ناودانی را مشخص نمی‌کند. دو مقطع با ارتفاع اسمی مشابه ممکن است به دلیل تفاوت ضخامت، عرض بال و استاندارد تولید، وزن و ظرفیت متفاوتی داشته باشند.
چگونه سایز مناسب ناودانی را انتخاب کنیم؟
برای انتخاب ناودانی، ترتیب تصمیم‌گیری بهتر است به این شکل باشد:
۱. تعیین نوع کاربرد
ابتدا مشخص کنید ناودانی برای چه کاری استفاده میشود:
- والپست
- شاسی نما
- خرپا
- قاب
- سازه فرعی
- شاسی تجهیزات
- سقف
- عضو باربر
۲. تعیین بارهای واردشده
بار مرده، بار زنده، باد، برف، زلزله و سایر بارهای مربوط به پروژه باید در طراحی لحاظ شوند.
۳. بررسی طول و شرایط تکیه‌گاهی
طول عضو و نحوه اتصال آن به سایر اعضا روی رفتار سازهای ناودانی تأثیر قابل توجهی دارد.
۴. کنترل کمانش و پیچش
در اعضای فشاری، بررسی کمانش ضروری است. در مقاطع باز مانند ناودانی، شرایط بارگذاری و محل اعمال نیرو میتواند رفتار پیچشی را نیز تحت تأثیر قرار دهد.
۵. انتخاب استاندارد و گرید فولاد
پس از مشخص شدن نیاز سازهای، نوع مقطع و گرید فولاد انتخاب میشود.
ناودانی بهتر است یا نبشی؟
انتخاب بین ناودانی و نبشی به کاربرد و جزئیات اتصال بستگی دارد.
نبشی دارای مقطع L شکل است و در اتصال گوشه‌ها، مهاربندی، قاببندی و بسیاری از جزئیات سازهای و غیرسازهای کاربرد دارد.
ناودانی دارای جان و دو بال است و در برخی قاب‌بندی‌ها، ریل‌ها، زیرسازیها و جزئیات مهار دیوار میتواند گزینه مناسبی باشد.
بنابراین نمی‌توان گفت ناودانی در تمام شرایط جایگزین نبشی است یا برعکس.
ناودانی یا قوطی پروفیل؛ کدام مناسب‌تر است؟
قوطی و ناودانی هر دو در ساخت قاب‌ها و شاسی‌های فلزی کاربرد دارند، اما رفتار و نحوه اتصال آنها متفاوت است.
| ویژگی | ناودانی | قوطی پروفیل |
|---|---|---|
| شکل مقطع | باز | بسته |
| دسترسی به داخل مقطع | آسان‌تر | محدود |
| سهولت برخی اتصالات | مناسب | بسته به جزئیات اتصال |
| مقاومت پیچشی | معمولاً کمتر از مقطع بسته | معمولاً بهتر |
| دسترسی برای بازرسی | آسان‌تر | محدودتر |
| کاربرد در قاببندی | متنوع | بسیار متنوع |
| استفاده در شاسی نما | بسته به طراحی | بسته به طراحی |
مقطع بسته مانند قوطی در بسیاری از شرایط مقاومت پیچشی مناسبی دارد، در حالی که مقطع باز مانند ناودانی برای برخی اتصالات و جزئیات اجرایی دسترسی ساده‌تری ایجاد می‌کند.
بنابراین انتخاب بین این دو باید بر اساس عملکرد مورد انتظار و طراحی انجام شود.

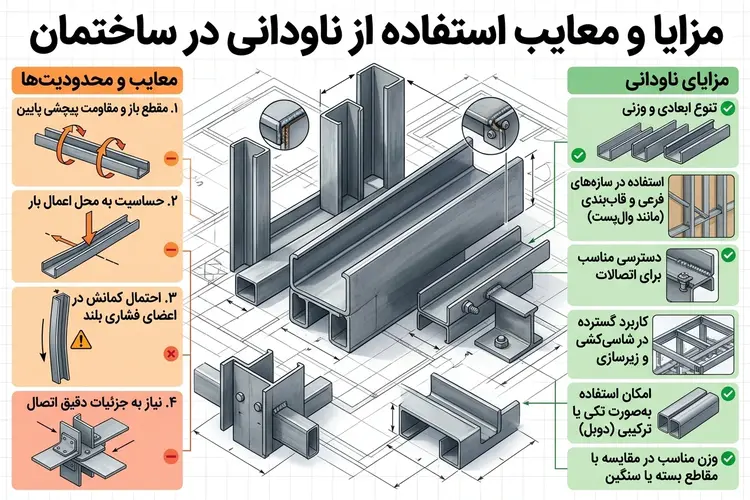

مزایای استفاده از ناودانی در ساختمان
از مهم‌ترین مزایای این مقطع میتوان به موارد زیر اشاره کرد:
- تنوع ابعادی و وزنی
- امکان استفاده در سازههای فرعی و قاببندی
- دسترسی مناسب برای بسیاری از اتصالات
- قابلیت جوشکاری و پیچ‌ومهره در صورت طراحی مناسب
- کاربرد گسترده در شاسیکشی و زیرسازی
- امکان استفاده بهصورت تکی یا ترکیبی در برخی اعضا
- وزن مناسب در مقایسه با برخی مقاطع بسته یا تیرهای سنگینتر، در کاربردهای مشخص
معایب و محدودیت‌های ناودانی
در کنار مزایا، ناودانی محدودیت‌هایی نیز دارد:
۱. مقطع باز
ناودانی مانند مقاطع بسته، مقاومت پیچشی بالایی ندارد و در شرایط خاص ممکن است رفتار پیچشی آن تعیین‌کننده باشد.
۲. حساسیت به محل اعمال بار
محل وارد شدن نیرو نسبت به محورهای مقطع میتواند روی رفتار آن تأثیر بگذارد.
۳. احتمال کمانش در اعضای فشاری
در اعضای فشاری بلند، کنترل کمانش اهمیت زیادی دارد.
۴. نیاز به جزئیات دقیق اتصال
ظرفیت واقعی عضو تنها به مشخصات خود پروفیل وابسته نیست و اتصال نیز باید برای نیروهای طراحی مناسب باشد.
وزن ناودانی چگونه محاسبه میشود؟
وزن دقیق ناودانی باید از جدول اشتال یا مشخصات رسمی تولیدکننده استخراج شود؛ زیرا شکل مقطع، ضخامت و استاندارد تولید بر وزن آن اثر دارد.
برای محاسبه وزن کل یک پروژه، در صورت مشخص بودن وزن واحد طول میتوان از رابطه زیر استفاده کرد:
وزن کل = وزن هر متر ناودانی × طول کل موردنیاز
برای مثال، اگر وزن واحد طول یک مقطع مشخص ۱۰ کیلوگرم بر متر و طول موردنیاز ۸۰ متر باشد:
۸۰ × ۱۰ = ۸۰۰ کیلوگرم
این محاسبه برای برآورد خرید مناسب است، اما در سفارش نهایی باید وزن واقعی محصول و تلرانس‌های مجاز نیز در نظر گرفته شود.
نکات مهم هنگام خرید ناودانی
برای خرید ناودانی تنها به قیمت هر کیلوگرم توجه نکنید. موارد زیر را نیز بررسی کنید:
- استاندارد تولید
- سایز واقعی
- ضخامت جان و بال
- وزن هر متر
- گرید فولاد
- کارخانه یا تولیدکننده
- کیفیت سطح
- میزان تابیدگی و اعوجاج
- طول شاخه
- گواهی یا مشخصات فنی در صورت نیاز پروژه
- شرایط حمل و نگهداری
در پروژه‌های سازهای، تطبیق محصول تحویلی با نقشه و مشخصات فنی اهمیت زیادی دارد.
عوامل مؤثر بر قیمت ناودانی
قیمت ناودانی به عوامل مختلفی وابسته است، از جمله:
- قیمت روز فولاد و مواد اولیه
- وزن هر شاخه
- سایز و ضخامت
- استاندارد تولید
- گرید فولاد
- کارخانه تولیدکننده
- نوسانات بازار
- هزینه حمل
- میزان سفارش
به همین دلیل، قیمت هر متر یا هر شاخه بدون توجه به وزن و مشخصات فنی معیار کاملی برای مقایسه دو محصول نیست.
سوالات متداول
ناودانی بیشتر در کدام قسمت ساختمان استفاده میشود؟
از کاربردهای رایج آن میتوان به والپست و مهار دیوارهای غیرسازهای، شاسیکشی نما، قاببندی، سازههای فرعی، خرپاهای طراحیشده و برخی زیرسازیها اشاره کرد.
برای والپست چه سایز ناودانی مناسب است؟
سایز ناودانی والپست باید بر اساس مشخصات دیوار، ارتفاع و طول آن، بارهای خارج از صفحه، شرایط اتصال و جزئیات طراحی تعیین شود. بنابراین یک سایز ثابت برای همه ساختمانها قابل توصیه نیست.
ناودانی UNP بهتر است یا UPE؟
این دو مقطع از نظر شکل هندسی و مشخصات مقطع تفاوت دارند و انتخاب بین آنها باید بر اساس طراحی، نوع اتصال، ظرفیت موردنیاز و مشخصات پروژه انجام شود. «بهتر بودن» یک مقطع بدون تعیین کاربرد قابل نتیجه‌گیری نیست.
آیا میتوان از ناودانی به جای نبشی استفاده کرد؟
در برخی کاربردها ممکن است هر دو مقطع قابل استفاده باشند، اما این دو از نظر هندسه و رفتار سازهای یکسان نیستند. جایگزینی آنها باید بر اساس محاسبات و جزئیات اتصال انجام شود.
آیا ناودانی برای سازه اصلی ساختمان مناسب است؟
در برخی اعضای سازهای و صنعتی میتوان از ناودانی استفاده کرد، اما مناسب بودن آن برای عضو اصلی به طراحی سازه، ظرفیت مقطع، کمانش، پیچش و جزئیات اتصال بستگی دارد.
ناودانی سبک بهتر است یا سنگین؟
هیچکدام بهصورت مطلق بهتر نیستند. مقطع باید متناسب با بار و نیاز پروژه انتخاب شود؛ استفاده از مقطع سنگینتر از نیاز طراحی میتواند هزینه و وزن سازه را افزایش دهد و استفاده از مقطع ضعیفتر نیز ممکن است ظرفیت موردنیاز را تأمین نکند.
