میزان میلگرد حرارتی مورد نیاز برای هر متر مربع سقف تیرچه بلوک به‌طور میانگین بین ۱.۲ تا ۲ کیلوگرم (معادل حدود ۰.۲۵ تا ۰.۳۳ شاخه میلگرد ۶ متری سایز ۶ یا ۸) است. میلگرد حرارتی یا آرماتور افت و حرارت، صرفاً در دال‌ها و سقف‌های بتنی (مانند تیرچه بلوک و عرشه فولادی) برای مقابله با تنش‌های انقباضی و ترک‌های ناشی از گیرش بتن به کار می‌رود و هیچ کاربردی در ستون‌ها یا فونداسیون ندارد.
فرمول محاسبه سرانگشتی میلگرد حرارتی سقف (برآورد سریع)
برای برآورد سریع و اولیه متریال پروژه، می‌توانید از مقادیر استانداردی که بر اساس متراژ زیربنا و نوع شبکه آرماتوربندی تعیین می‌شوند استفاده کنید.
- سقف تیرچه بلوک تک‌طرفه (با میلگرد سایز ۶ و چشمه ۲۵ سانتی‌متر): ۱.۲ تا ۱.۵ کیلوگرم در هر متر مربع.
- سقف تیرچه بلوک دوطرفه یا دال بتنی (با چشمه ۲۰ سانتی‌متر): ۱.۸ تا ۲.۲ کیلوگرم در هر متر مربع.
- تعداد شاخه ۶ متری سایز ۶ در هر ۱۰۰ متر مربع سقف: حدود ۲۵ تا ۳۰ شاخه کامل ۶ متری.
نکته اجرایی: همواره در برآورد سرانگشتی، مقدار ۱۰٪ تا ۱۵٪ پرت، وصله (اورلب) و خم‌های انتهایی میلگرد را به مقدار کل اضافه کنید.
فرمول دقیق محاسبه وزن و تعداد میلگرد حرارتی (گام‌به‌گام)
محاسبه دقیق میلگرد حرارتی شامل تعیین تعداد خطوط آرماتور در دو جهت طول و عرض، اعمال ضریب هم‌پوشانی (اورلب) و ضرب در وزن واحد طول میلگرد است.
گام اول: محاسبه تعداد میلگردها در طول و عرض
N=(LS)+1N = \left( \frac{L}{S} \right) + 1
- $N$: تعداد آرماتورها
- $L$: طول یا عرض سقف (به متر)
- $S$: فاصله چشمه شبکه به متر (مثلاً برای فاصله ۲۵ سانتی‌متر، $S = 0.25$)
گندله یکی از محصولات مهم زنجیره تولید فولاد است که از فرآوری و شکل‌دهی ذرات ریز سنگ‌آهن به دست می‌آید. این محصول به شکل گلوله‌های نسبتاً یکنواخت تولید میشود و می‌تواند به عنوان ماده اولیه در فرآیندهای مختلف احیای آهن مورد استفاده قرار گیرد. برای آشنایی با جایگاه گندله در صنعت فولاد، مطالعه مقاله گندله چیست می‌تواند دید مناسبی ایجاد کند.
گام دوم: محاسبه متراژ کل با احتساب اورلب و خم
Ltotal=[(Nطول×Lعرض)+(Nعرض×Lطول)]×1.10L_{\text{total}} = \Big[ (N_{\text{طول}} \times L_{\text{عرض}}) + (N_{\text{عرض}} \times L_{\text{طول}}) \Big] \times 1.10
(ضریب ۱.۱۰ جهت اعمال ۱۰ درصد پرت و اورلب متقاطع است).
گام سوم: محاسبه وزن کل میلگرد
W=Ltotal×(d2162)W = L_{\text{total}} \times \left( \frac{d^2}{162} \right)
- $W$: وزن کل میلگرد (کیلوگرم)
- $d$: قطر میلگرد به میلی‌متر (مثلاً ۶ یا ۸)
- عدد ۱۶۲: ثابت رابطه استاندارد وزن آرماتور فولادی
میلگردها بر اساس شکل سطح، استاندارد تولید، جنس و کاربرد در پروژه‌های مختلف دسته‌بندی می‌شوند و انتخاب میان آن‌ها باید متناسب با نیاز سازه انجام شود. میلگرد ساده و آجدار از شناخته‌شده‌ترین گروه‌ها هستند، اما در هر دسته نیز مشخصات و کاربردهای متفاوتی وجود دارد. برای آشنایی دقیق‌تر با این دسته‌بندی‌ها، مطالعه مقاله انواع میلگرد می‌تواند مفید باشد

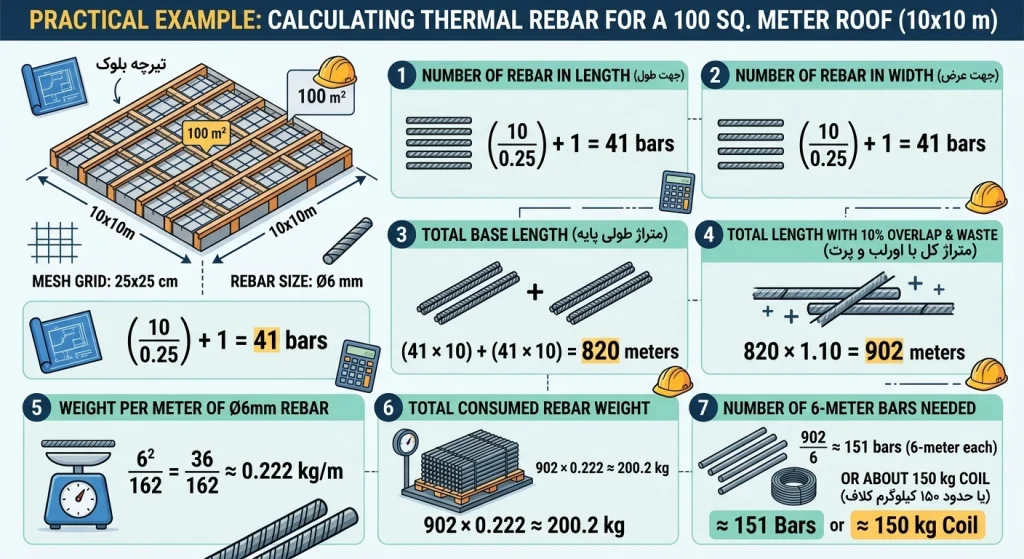

مثال کاربردی: محاسبه میلگرد حرارتی برای سقف ۱۰۰ متر مربعی ($10 \times 10$ متر)
برای یک سقف تیرچه بلوک به ابعاد ۱۰ در ۱۰ متر با شبکه چشمه ۲۵×۲۵ سانتی‌متر و میلگرد حرارتی سایز ۶ میلی‌متر، محاسبات اجرایی به شرح زیر انجام میشود:
- تعداد آرماتور در جهت طول:(100.25)+1=41 عدد\left(\frac{10}{0.25}\right) + 1 = 41 \text{ عدد}
- تعداد آرماتور در جهت عرض:(100.25)+1=41 عدد\left(\frac{10}{0.25}\right) + 1 = 41 \text{ عدد}
- مجموع متراژ طولی پایه:(41×10)+(41×10)=820 متر(41 \times 10) + (41 \times 10) = 820 \text{ متر}
- متراژ کل با احتساب ۱۰٪ اورلب و پرت:820×1.10=902 متر820 \times 1.10 = 902 \text{ متر}
- وزن هر متر میلگرد سایز ۶:62162=36162≈0.222 کیلوگرم بر متر\frac{6^2}{162} = \frac{36}{162} \approx 0.222 \text{ کیلوگرم بر متر}
- وزن کل میلگرد مصرفی:902×0.222≈200.2 کیلوگرم902 \times 0.222 \approx 200.2 \text{ کیلوگرم}
- تعداد شاخه ۶ متری مورد نیاز:9026≈151 شاخه ۶ متری (یا حدود ۱۵۰ کیلوگرم کلاف)\frac{902}{6} \approx 151 \text{ شاخه ۶ متری (یا حدود ۱۵۰ کیلوگرم کلاف)}
جدول وزن استاندارد میلگردهای حرارتی (سایز ۵.۵ تا ۸ میلی‌متر)
میلگردهای حرارتی به‌صورت کلاف (مفتول) یا شاخه‌های ۶ متری در بازار عرضه می‌شوند که مشخصات وزنی آن‌ها مطابق جدول زیر است:
| سایز میلگرد (mm) | نوع حالت | وزن هر متر (kg) | وزن یک شاخه ۶ متری (kg) | کاربرد اصلی |
|---|---|---|---|---|
| ۵.۵ | کلاف / توری مش | ۰.۱۸۷ | ۱.۱۲ | سقف‌های سبک و شیب‌دار |
| ۶ (ساده – A1) | کلاف / شاخه | ۰.۲۲۲ | ۱.۳۳ | رایج‌ترین سایز سقف تیرچه بلوک |
| ۶.۵ | کلاف | ۰.۲۶۰ | ۱.۵۶ | دال‌های بتنی کم‌ضخامت |
| ۸ (آجدار – A2) | شاخه / کلاف | ۰.۳۹۵ | ۲.۳۷ | سقف‌های تیرچه دوطرفه و دهانه‌های بلند |
ضوابط آیین‌نامه‌ای میلگرد حرارتی
رعایت استانداردها و ضوابط آیین‌نامه‌ای کشور در طراحی و اجرای آرماتورهای افت و حرارت برای تأیید ناظر الزامی است:
- حداکثر فاصله آرماتورها: طبق نشریه ۵۴۳، فاصله محور تا محور میلگردهای حرارتی نباید از ۲۵ سانتی‌متر یا ۵ برابر ضخامت دال بیشتر باشد.
- محل قرارگیری در بتن: میلگردهای حرارتی باید در ثالث بالایی (یک‌سوم بالایی) ضخامت بتن درجا (حدود ۲ تا ۵ سانتی‌متری سطح نهایی سقف) قرار گیرند تا بیشترین بازدهی را در برابر ترک‌خوردگی داشته باشند.
- حداقل نسبت آرماتور حرارتی: نسبت سطح مقطع میلگرد حرارتی به سطح مقطع بتن در دال‌ها نباید از $0.00175$ برای فولادهای A2 و A3 و $0.0020$ برای فولاد A1 کمتر باشد.
- جایگزینی با مش پیش‌جوش: استفاده از توری مش آماده (شبکه پیش‌جوش) با میلگرد سایز ۵ یا ۶ به دلیل سرعت اجرای بالا و رعایت دقیق فواصل چشمه، توسط آیین‌نامه مجاز و توصیه شده است.
نقش مقاطع مکمل فولادی در تکمیل و مهار سقف
اجرای صحیح شبکه میلگرد حرارتی در سقف‌های بتنی نیازمند کلاف‌بندی دقیق و مهار دور تا دور دال است. برای قالب‌بندی دور سقف و جلوگیری از سرریز بتن در لبه‌ها، استفاده از مقطع نبشی به عنوان تکیه‌گاه لبه‌ای (Edge Angle) الزامی است تا علاوه بر ایجاد نظم در بسته شدن شبکه آرماتور، از جابه‌جایی میلگردها هنگام بتن‌ریزی جلوگیری شود.
از سوی دیگر، جهت مهار جانبی تیرچه‌ها و انتقال یکنواخت بار سقف به ستون‌های اصلی، استفاده از ناودانی به عنوان کلاف انتهایی یا تیر حاشیه‌ای توصیه میشود. این مقطع فولادی بستری یکنواخت برای قرارگیری انتهای تیرچه‌ها ایجاد کرده و پایداری کامل شبکه آرماتور حرارتی را در برابر تکان‌های شدید تضمین می‌نماید
