میلگرد بستر یکی از روش‌های متداول برای مسلح‌کردن و یکپارچه‌سازی دیوارهای بنایی غیرسازه‌ای است که با قرارگیری در بندهای افقی ملات، به کنترل ترکها و بهبود عملکرد دیوار در برابر نیروهای داخل و خارج از صفحه کمک میکند. اجرای این سیستم باید مطابق جزئیات طراحی، نوع بلوک و ملات، مشخصات اتصال به سازه و الزامات لرزه‌ای پروژه انجام شود.
در ساختمان‌های واقع در مناطق لرزه‌خیز، دیوارهای غیرسازه‌ای نیز باید به‌گونه‌ای مهار شوند که در هنگام زلزله دچار جداشدگی، واژگونی یا ریزش خارج از صفحه نشوند. میلگرد بستر، بست‌ها و اتصالات مناسب، همراه با جزئیات جداسازی دیوار از اجزای اصلی سازه، از راهکارهایی هستند که برای دستیابی به این هدف مورد استفاده قرار میگیرند.
میلگرد بستر چیست؟
میلگرد بستر یا Bed Joint Reinforcement نوعی تقویت‌کننده فولادی است که معمولاً از دو مفتول طولی و اجزای عرضی تشکیل شده و در بند افقی ملات بین رج‌های دیوار قرار می‌گیرد.
این محصول در دو شکل رایج خرپایی و نردبانی تولید میشود و بسته به نوع دیوار، ضخامت آن، شرایط محیطی و جزئیات طراحی میتواند بهصورت گالوانیزه یا با پوشش‌های مناسب ضدخوردگی مورد استفاده قرار گیرد.
مهم‌ترین اهداف استفاده از میلگرد بستر عبارت‌اند از:
- افزایش یکپارچگی دیوار
- کنترل و توزیع ترک‌های ناشی از جمع‌شدگی و تغییرات دما
- بهبود ظرفیت کششی دیوار در راستای افقی
- کمک به انتقال و توزیع نیروهای وارد بر دیوار
- کاهش احتمال گسیختگی و جداشدگی اجزای دیوار
- بهبود رفتار دیوار غیرسازه‌ای در برابر بارهای جانبی، در صورت اجرای صحیح اتصالات
نکته مهم این است که میلگرد بستر بهتنهایی جایگزین تمام اجزای مهار لرزه‌ای دیوار نیست و عملکرد نهایی سیستم به نحوه اتصال دیوار به سازه، مهار لبهها و اجرای صحیح جزئیات بالای دیوار نیز وابسته است.
در بازار آهن‌آلات، برخی محصولات فولادی به دلیل ظاهر نسبتاً مشابه، گاهی با یکدیگر اشتباه گرفته می‌شوند؛ درحالیکه ویژگی‌های مکانیکی و موارد مصرف آن‌ها یکسان نیست. برای افرادی که قصد خرید مصالح موردنیاز پروژه‌های ساختمانی یا صنعتی را دارند، دانستن اینکه تفاوت میلگرد و مفتول در چیست میتواند از انتخاب نادرست محصول و تحمیل هزینه‌های اضافی جلوگیری کند
تفاوت مسلحسازی دیوار برشی و دیوار غیرسازه‌ای
یکی از نکات مهم در این موضوع، تفکیک دیوار برشی سازه‌ای از دیوار بنایی غیرسازه‌ای است.
دیوار برشی سازه‌ای چیست؟
دیوار برشی بخشی از سیستم باربر جانبی ساختمان است و برای تحمل و انتقال نیروهای ناشی از زلزله و باد طراحی میشود. این دیوار معمولاً از بتن مسلح ساخته شده و دارای آرماتورهای اصلی و عرضی مطابق محاسبات سازه‌ای است.
بنابراین، میلگرد بستر دیوار بنایی را نباید با آرماتورگذاری دیوار برشی بتنی یکسان دانست.
دیوار غیرسازه‌ای چیست؟
دیوار غیرسازه‌ای یا تیغه، معمولاً وظیفه جداسازی فضاها را بر عهده دارد و نباید بدون طراحی مشخص، به‌عنوان عضو باربر اصلی ساختمان در نظر گرفته شود.
در این دیوارها، استفاده از میلگرد بستر و اتصالات مناسب با هدف کنترل ترک، افزایش یکپارچگی و کاهش احتمال ریزش اجزای دیوار در اثر حرکات جانبی انجام میشود.
| ویژگی | دیوار برشی سازه‌ای | دیوار بنایی غیرسازه‌ای |
|---|---|---|
| نقش در ساختمان | عضو باربر جانبی | جداکننده فضا |
| مصالح رایج | بتن مسلح | بلوک، آجر یا سایر واحدهای بنایی |
| آرماتورگذاری | مطابق طراحی سازه | میلگرد بستر و جزئیات مهاری |
| تحمل بار جانبی اصلی ساختمان | بله | معمولاً خیر |
| طراحی | توسط مهندس سازه | بر اساس ضوابط دیوارهای غیرسازه‌ای و جزئیات پروژه |
چرا دیوارهای غیرسازه‌ای به میلگرد بستر نیاز دارند؟
دیوار بنایی در برابر نیروهای جانبی و تغییرشکل‌های سازه میتواند دچار ترک، جداشدگی، واژگونی یا ریزش شود. مسلحسازی افقی میتواند با ایجاد پیوستگی بیشتر میان واحدهای بنایی، رفتار دیوار را بهبود دهد.
بااین‌حال، عملکرد مناسب دیوار فقط به میلگرد بستر وابسته نیست. اتصال دیوار به ستون‌ها، نحوه مهار بالای دیوار، فاصله جداسازی از سازه و جزئیات اجرای لبهها نیز اهمیت زیادی دارند.
در بسیاری از سیستم‌های اجرای دیوار، برای جلوگیری از انتقال مستقیم تغییرشکل‌های سازه به تیغه، از اتصالات لغزشی یا منقطع استفاده میشود. انتخاب نوع اتصال باید مطابق نقشه و جزئیات اجرایی پروژه باشد.
ترکیب متریال‌های فلزی با چوب، شیشه و سنگ، یکی از راهکارهای ایجاد جلوه‌ای مدرن در طراحی فضاهای داخلی است. در این میان، نبشی به دلیل فرم زاویه‌دار و قابلیت استفاده در بخش‌های مختلف، میتواند علاوه بر نقش اتصالی، به‌عنوان یک عنصر تزئینی نیز مورد استفاده قرار گیرد. شناخت کاربرد نبشی در دکوراسیون داخلی به طراحان کمک میکند تا از این مقطع در اجرای جزئیات ظریف و کاربردی بهره ببرند.
انواع میلگرد بستر؛ خرپایی و نردبانی
میلگرد بستر معمولاً در دو شکل اصلی تولید میشود:
میلگرد بستر خرپایی
در نوع خرپایی، اجزای عرضی یا میانی به شکل زیگزاگ بین دو مفتول طولی قرار میگیرند. این هندسه باعث ایجاد یک ساختار شبکه‌ای نسبتاً سخت میشود.
مزایای متداول میلگرد بستر خرپایی عبارت‌اند از:
- یکپارچگی مناسب بین دو مفتول طولی
- پایداری هندسی مناسب
- کاربرد در انواع دیوارهای بنایی
- امکان استفاده در سیستم‌های مختلف مسلحسازی دیوار، مطابق طراحی
میلگرد بستر نردبانی
در نوع نردبانی، مفتولهای عرضی بهصورت مستقیم بین دو مفتول طولی قرار میگیرند و ظاهر محصول شبیه نردبان است.
این نوع نیز در بسیاری از دیوارهای بنایی کاربرد دارد و انتخاب آن باید بر اساس عرض دیوار، نوع واحد بنایی، ضخامت بند ملات و جزئیات طراحی انجام شود.
انتخاب بین میلگرد بستر خرپایی و نردبانی را نمیتوان صرفاً بر اساس یک قاعده کلی مانند «خرپایی همیشه بهتر است» انجام داد؛ مشخصات محصول، نوع دیوار و الزامات طراحی باید ملاک انتخاب باشد.
مشخصات فنی میلگرد بستر
مشخصات میلگرد بستر به نوع محصول، استاندارد تولید، مصالح دیوار و جزئیات طراحی بستگی دارد. بنابراین، اعداد درج‌شده در جدول زیر باید به‌عنوان مقادیر رایج بازار و نمونه‌های اجرایی در نظر گرفته شوند، نه یک جدول ثابت برای تمام پروژه‌ها.
| مشخصه | مقدار یا وضعیت رایج | نکته اجرایی |
|---|---|---|
| نوع مقطع | دو مفتول طولی + اجزای عرضی | خرپایی یا نردبانی |
| قطر مفتول | معمولاً در محدوده چند میلی‌متر | مطابق محصول و مشخصات طراحی |
| عرض میلگرد بستر | متناسب با ضخامت دیوار | باید امکان قرارگیری صحیح داخل بند ملات را فراهم کند |
| پوشش | گالوانیزه یا پوشش ضدخوردگی مناسب | در محیط‌های مرطوب اهمیت بیشتری دارد |
| جنس | فولاد با مشخصات مکانیکی معین | مطابق استاندارد محصول |
| محل نصب | بندهای افقی ملات | باید به‌طور کامل در ملات مدفون شود |
عرض مناسب میلگرد بستر چگونه انتخاب میشود؟
عرض میلگرد بستر باید با ضخامت دیوار و ابعاد واقعی واحد بنایی هماهنگ باشد. محصول نباید به‌قدری عریض باشد که از سطح دیوار بیرون بزند یا باعث کاهش پوشش ملات شود.
به همین دلیل، انتخاب عرض‌هایی مانند ۵.۵، ۱۱ یا ۱۵ سانتی‌متر باید بر اساس ضخامت واقعی دیوار و جزئیات اجرایی انجام شود و نمیتوان یک عرض مشخص را برای همه دیوارها تجویز کرد.
آیا میلگرد بستر باید گالوانیزه باشد؟
در بسیاری از پروژه‌ها برای افزایش مقاومت در برابر خوردگی، از میلگرد بستر گالوانیزه استفاده میشود؛ به‌خصوص زمانی که محصول در معرض رطوبت قرار دارد یا شرایط محیطی خورنده است.
نوع پوشش و میزان حفاظت مورد نیاز باید با توجه به شرایط محیطی و مشخصات محصول انتخاب شود. بنابراین، استفاده از عبارت‌هایی مانند «هر میلگرد بستری حتماً باید دارای فلان ضخامت ثابت پوشش باشد» بدون اشاره به استاندارد مربوطه، از نظر فنی دقیق نیست.
ضوابط اجرای میلگرد بستر در دیوار
فاصله‌گذاری میلگرد بستر باید بر اساس ضوابط مربوط به دیوار غیرسازه‌ای، نوع مصالح و جزئیات طراحی پروژه تعیین شود.
در برخی جزئیات اجرایی، میلگرد بستر در رج‌های متناوب دیوار قرار می‌گیرد؛ اما نمیتوان یک فاصله ثابت را بدون توجه به نوع دیوار و نقشه اجرایی برای تمام پروژه‌ها الزامی دانست.
بنابراین پیش از اجرا باید موارد زیر بررسی شود:
- نوع بلوک یا آجر
- ضخامت دیوار
- ارتفاع دیوار
- شرایط لرزه‌ای ساختمان
- جزئیات اتصال به ستون‌ها
- جزئیات مهار بالای دیوار
- نوع ملات
- مشخصات میلگرد بستر
- الزامات نقشه سازه و معماری
مراحل اجرای میلگرد بستر در دیوار
اجرای صحیح میلگرد بستر به اندازه انتخاب محصول اهمیت دارد. مراحل کلی اجرا به شرح زیر است:
۱. بررسی نقشه و تعیین محل اتصالات
پیش از دیوارچینی باید محل اتصالات دیوار به سازه و جزئیات مهار آن مشخص شود. این محل‌ها معمولاً در ستون‌ها یا سایر اجزای سازه‌ای تعریف می‌شوند.
۲. نصب اتصالات جانبی
بسته به سیستم طراحی‌شده، از گیره، قلاب، بست یا سایر اتصالات مورد تأیید استفاده میشود.
اتصال نباید به‌گونه‌ای اجرا شود که حرکت نسبی مورد نیاز دیوار را از بین ببرد.
۳. اجرای ملات بستر
پس از قرار دادن رج بلوک یا آجر، ملات با ضخامت مناسب اجرا میشود تا میلگرد بستر بتواند به‌طور کامل در بستر ملات قرار گیرد.
۴. قرار دادن میلگرد بستر
میلگرد بستر روی ملات قرار گرفته و در امتداد طول دیوار تنظیم میشود.
در این مرحله باید دقت شود که محصول:
- از سطح دیوار بیرون نزند؛
- در موقعیت صحیح قرار داشته باشد؛
- در محل اتصال به سازه طبق جزئیات پروژه مهار شود؛
- هنگام چیدن رج بعدی جابه‌جا نشود.
۵. اجرای رج بعدی
پس از جانمایی میلگرد، رج بعدی بلوک یا آجر اجرا میشود و ملات اطراف میلگرد را به‌طور کامل دربرمی‌گیرد.
۶. تکرار عملیات در ارتفاع دیوار
فواصل اجرای میلگرد بستر باید مطابق نقشه و ضوابط پروژه تکرار شود. در محل بازشوها، گوشه‌ها، تقاطع دیوارها و نقاطی که تمرکز تنش بیشتری وجود دارد، ممکن است جزئیات تقویتی متفاوتی مورد نیاز باشد.
اتصال دیوار به ستون و نقش اتصالات منقطع
یکی از اشتباهات رایج در اجرای دیوارهای غیرسازه‌ای، اتصال کاملاً صلب دیوار به سازه بدون در نظر گرفتن تغییرشکل نسبی ساختمان است.
در سیستم‌های متداول مهار دیوار، لازم است جزئیات اتصال به‌گونه‌ای طراحی شود که دیوار بتواند در محدوده پیش‌بینی‌شده، حرکات سازه را تحمل کند و در عین حال از واژگونی یا جابه‌جایی خارج از صفحه جلوگیری شود.
در این بخش ممکن است از اتصالات منقطع، بست‌های مخصوص، نبشی یا ناودانی های منقطع و سایر اجزای مهاری استفاده شود. نوع و ابعاد این قطعات باید مطابق جزئیات طراحی انتخاب شود.
نقش نبشی منقطع در مهار دیوار
نبشی منقطع یکی از روش‌های مورد استفاده برای مهار لبه‌های دیوار غیرسازه‌ای است. این قطعه را نباید با میلگرد بستر یکی دانست.
میلگرد بستر عمدتاً در بندهای افقی دیوار قرار می‌گیرد، درحالیکه نبشی یا بست منقطع میتواند در مهار لبه‌های دیوار نسبت به سازه نقش داشته باشد.
نقش ناودانی منقطع در بالای دیوار
در برخی سیستم‌های اجرای دیوار، برای مهار بالای تیغه از ناودانی یا قطعات مشابه بهصورت منقطع استفاده میشود.
هدف این جزئیات، ایجاد مهار مناسب در برابر حرکت خارج از صفحه و در عین حال جلوگیری از انتقال نامطلوب بار ثقلی یا تغییرشکل سازه به دیوار است.
ابعاد فاصله جداسازی، نوع پرکننده و جزئیات اتصال باید از نقشه و مشخصات پروژه تعیین شود و نمیتوان یک ضخامت ثابت برای تمام ساختمان‌ها اعلام کرد.
فاصله اجرای میلگرد بستر چقدر است؟
فاصله میلگرد بستر در ارتفاع دیوار یکی از مهم‌ترین پارامترهای اجرایی است، اما مقدار آن باید بر اساس ضوابط مربوط به سیستم دیوار و مشخصات پروژه تعیین شود.
استفاده از یک عدد ثابت مانند «۶۰ سانتی‌متر برای همه دیوارها» میتواند گمراه‌کننده باشد؛ زیرا نوع بلوک، ضخامت دیوار، ارتفاع آن، شرایط لرزه‌ای و جزئیات مهار بر نیاز به مسلحسازی اثر دارند.
بنابراین، در اجرای واقعی باید فاصله درج‌شده در نقشه و جزئیات اجرایی مصوب پروژه ملاک قرار گیرد.
مقایسه میلگرد بستر، والپست و وال‌مش
میلگرد بستر، والپست و وال‌مش سه سیستم کاملاً یکسان نیستند و هرکدام مجموعه‌ای از اجزا و الزامات اجرایی مخصوص خود را دارند.
| معیار | میلگرد بستر | والپست و مهارهای فولادی | وال‌مش |
|---|---|---|---|
| محل عملکرد اصلی | بندهای افقی دیوار | لبهها و نقاط اتصال دیوار به سازه | سطح دیوار و لایه اندود |
| مصالح اصلی | فولاد | مقاطع فولادی و اتصالات | شبکه الیافی و ملات/اندود |
| کنترل ترک | مناسب در امتداد بندهای مسلح‌شده | وابسته به جزئیات سیستم | مناسب برای کنترل ترک‌های سطحی |
| وزن اضافه | نسبتاً کم | وابسته به مقاطع مصرفی | بسیار کم |
| نیاز به جوشکاری | بسته به نوع اتصال | در برخی سیستم‌ها وجود دارد | معمولاً ندارد |
| رفتار لرزه‌ای | وابسته به مهار کامل سیستم | وابسته به جزئیات اتصال | وابسته به طراحی و اجرای کل سیستم |
| انتخاب سیستم | بر اساس نوع دیوار و طراحی | بر اساس نقشه و الزامات مهاری | بر اساس مشخصات سیستم وال‌مش |
بنابراین، نمیتوان بهصورت مطلق گفت که یک روش در تمام پروژه‌ها جایگزین روش دیگر است. انتخاب سیستم مهار دیوار باید بر اساس نقشه، ضوابط پروژه، نوع دیوار و جزئیات اتصال انجام شود.
آیا میلگرد بستر جایگزین والپست است؟
میلگرد بستر بهتنهایی جایگزین کامل سیستم مهار دیوار یا تمام اجزای والپست نیست.
اگر یک سیستم دیوار با استفاده از میلگرد بستر، بست‌ها و اتصالات مناسب طراحی شده باشد، ممکن است از برخی مقاطع فولادی سنتی به شکل متفاوتی استفاده شود؛ اما این موضوع به معنای حذف تمام الزامات مهاری نیست.
برای مثال، دیوار همچنان به جزئیات مناسب برای:
- مهار جانبی؛
- اتصال به اجزای سازه؛
- کنترل حرکت داخل و خارج از صفحه؛
- مهار اطراف بازشوها؛
- جداسازی مناسب از تیر و سقف؛
نیاز دارد.

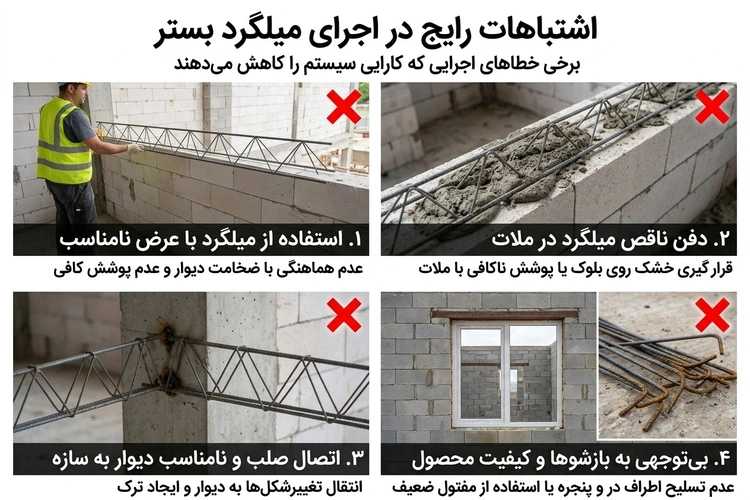

اشتباهات رایج در اجرای میلگرد بستر
برخی خطاهای اجرایی می‌توانند عملکرد سیستم را کاهش دهند:
استفاده از میلگرد بستر با عرض نامناسب
اگر عرض محصول با ضخامت دیوار هماهنگ نباشد، ممکن است پوشش ملات کافی نباشد یا بخشی از میلگرد از سطح دیوار خارج شود.
دفن ناقص میلگرد در ملات
میلگرد باید به‌درستی در بستر ملات قرار گیرد و پوشش مناسب اطراف آن ایجاد شود.
اتصال صلب و نامناسب دیوار به سازه
اتصال اشتباه میتواند باعث انتقال تغییرشکل سازه به دیوار و افزایش احتمال ترک‌خوردگی شود.
بی‌توجهی به بازشوها
اطراف درها و پنجره‌ها معمولاً نیازمند بررسی جزئیات اجرایی جداگانه است.
استفاده از محصول بدون مشخصات فنی مشخص
برای پروژه‌های ساختمانی بهتر است مشخصات محصول، جنس فولاد، نوع پوشش و ابعاد آن از تأمین‌کننده دریافت و با مشخصات پروژه تطبیق داده شود.
مزایای مسلحسازی دیوار با میلگرد بستر
در صورت طراحی و اجرای صحیح، استفاده از میلگرد بستر میتواند مزایایی مانند موارد زیر داشته باشد:
- افزایش یکپارچگی دیوار
- کنترل بهتر ترک‌های ناشی از تغییرات دما و جمع‌شدگی
- افزایش ظرفیت کششی در راستای افقی
- کاهش احتمال جداشدگی اجزای بنایی
- وزن نسبتاً کم
- قابلیت استفاده در بسیاری از سیستم‌های دیوارچینی
- امکان هماهنگی با برخی روش‌های مهار منقطع دیوار
نکات مهم هنگام خرید میلگرد بستر
پیش از خرید باید مشخصات زیر بررسی شود:
- نوع میلگرد بستر: خرپایی یا نردبانی
- قطر مفتول‌ها
- عرض محصول
- نوع پوشش ضدخوردگی
- مشخصات مکانیکی فولاد
- کیفیت جوش اتصالات داخلی
- مطابقت ابعاد با ضخامت دیوار
- استاندارد یا مشخصات فنی محصول
- شرایط محیطی پروژه
- تطابق محصول با نقشه اجرایی
سوالات متداول
فاصله اجرای میلگرد بستر در ارتفاع دیوار چقدر است؟
فاصله اجرای میلگرد بستر باید مطابق جزئیات طراحی و ضوابط سیستم دیوار تعیین شود. عواملی مانند نوع بلوک، ضخامت دیوار، ارتفاع آن، شرایط لرزه‌ای و نحوه مهار دیوار بر این فاصله اثر می‌گذارند؛ بنابراین استفاده از یک عدد ثابت برای همه پروژه‌ها صحیح نیست.
آیا میلگرد بستر جایگزین کامل والپست است؟
خیر، میلگرد بستر بهتنهایی جایگزین تمام اجزای مهار دیوار نیست. در صورت طراحی سیستم مسلحسازی با میلگرد بستر، همچنان باید اتصال مناسب دیوار به سازه، مهار لبهها و جزئیات بالای دیوار مطابق نقشه اجرا شود.
عرض میلگرد بستر چگونه انتخاب میشود؟
عرض میلگرد بستر باید متناسب با ضخامت دیوار و ابعاد واحد بنایی انتخاب شود تا محصول داخل بند ملات قرار گرفته و پوشش مناسب اطراف آن ایجاد شود.
تفاوت میلگرد بستر خرپایی و نردبانی چیست؟
در نوع خرپایی، اجزای میانی بهصورت زیگزاگ بین دو مفتول طولی قرار میگیرند، درحالیکه در نوع نردبانی، مفتولهای عرضی بهصورت مستقیم بین مفتولهای طولی قرار دارند. انتخاب بین این دو نوع باید بر اساس مشخصات فنی محصول و جزئیات طراحی دیوار انجام شود.
آیا میلگرد بستر حتماً باید گالوانیزه باشد؟
نوع پوشش ضدخوردگی به شرایط محیطی، نوع محصول و مشخصات پروژه بستگی دارد. در محیط‌هایی که احتمال تماس با رطوبت بیشتر است، استفاده از محصول دارای حفاظت مناسب در برابر خوردگی اهمیت بیشتری پیدا میکند.
آیا میلگرد بستر از ترک خوردن دیوار جلوگیری میکند؟
میلگرد بستر میتواند به کنترل و توزیع ترکها و افزایش یکپارچگی دیوار کمک کند، اما نمیتوان آن را راهکاری برای جلوگیری صددرصدی از تمام ترکها دانست. کیفیت مصالح، ملات، اجرای دیوار، تغییرشکل سازه و جزئیات اتصال نیز در ایجاد ترک مؤثر هستند.
