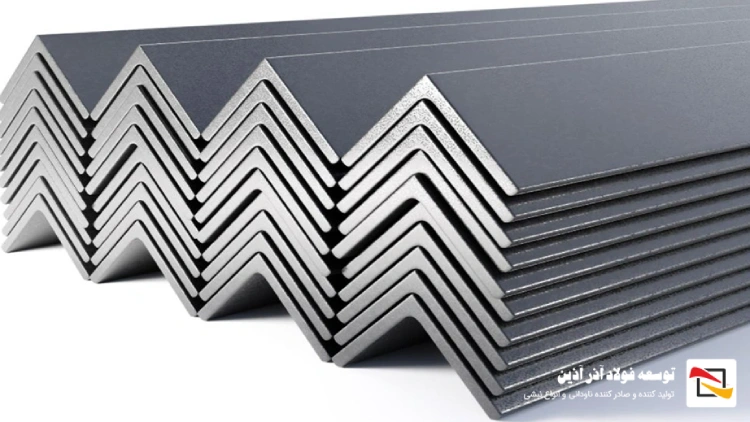

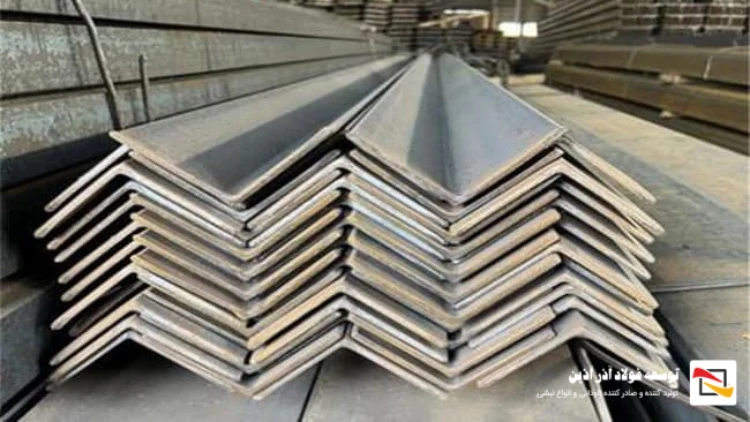

نبشی دریایی (Marine Angle) نوعی مقطع فولادی L شکل است که برای استفاده در سازه‌های دریایی و محیط‌های خورنده طراحی و تولید میشود. این مقطع باید علاوه بر برخورداری از خواص مکانیکی مناسب، الزامات مربوط به چقرمگی، جوشکاری، ترکیب شیمیایی و قابلیت استفاده در شرایط دریایی را نیز برآورده کند.
نبشی‌های دریایی در بخش‌هایی از کشتی‌سازی، سازه‌های آفشور، تجهیزات بندری و سازه‌های مرتبط با دریا به‌عنوان عضو تقویتی، کلاف، قاب و اجزای فرعی سازه استفاده می‌شوند. انتخاب این مقطع صرفاً بر اساس شکل و ابعاد آن انجام نمی‌شود و گرید فولاد، استاندارد تولید و تأییدیه موسسه رده‌بندی نیز اهمیت زیادی دارد.
نبشی دریایی چیست؟
نبشی یکی از مقاطع فولادی مورد استفاده در سازه‌هایی است که در معرض رطوبت، آب شور، بارهای متناوب، ارتعاش و شرایط محیطی سخت قرار دارند. شکل L این مقطع باعث میشود بتوان از آن به‌عنوان عضو اتصال‌دهنده یا تقویتی در بخش‌های مختلف سازه استفاده کرد.
البته اصطلاح «دریایی» به این معنا نیست که خود مقطع بدون هیچ‌گونه پوشش یا حفاظت سطحی در برابر خوردگی مصون است. مقاومت سازه در محیط دریایی به عواملی مانند گرید فولاد، سیستم پوشش ضدخوردگی، طراحی سازه، نگهداری و شرایط بهره‌برداری نیز وابسته است.
تفاوت نبشی دریایی با نبشی ساختمانی چیست؟
تفاوت اصلی نبشی دریایی و نبشی‌های ساختمانی معمولی مانند فولادهای ساختمانی متداول، در الزامات استاندارد، خواص مکانیکی، کنترل ترکیب شیمیایی، چقرمگی و فرآیند تأیید محصول است.
نبشی‌های ساختمانی برای کاربردهایی مانند سازه‌های فلزی، اتصالات، خرپاها و قاب‌های ساختمانی تولید می‌شوند؛ در حالی که فولاد مورد استفاده در سازه‌های دریایی باید الزامات مشخصی را برای عملکرد در محیط و شرایط بارگذاری دریایی داشته باشد.
مهم‌ترین تفاوت‌ها
| ویژگی | نبشی دریایی | نبشی ساختمانی معمولی |
|---|---|---|
| محل استفاده | سازه‌های دریایی و آفشور | ساختمان و سازه‌های عمومی |
| الزامات تولید | استانداردهای تخصصی دریایی و الزامات رده‌بندی | استانداردهای ساختمانی و صنعتی |
| کنترل چقرمگی | اهمیت بالا، متناسب با گرید | وابسته به گرید و استاندارد |
| تست ضربه | برای بسیاری از گریدهای دریایی الزامی است | بسته به استاندارد و گرید |
| کنترل جوشکاری | اهمیت ویژه در سازه‌های دریایی | وابسته به کاربرد |
| مقاومت در محیط دریایی | وابسته به گرید و سیستم حفاظت در برابر خوردگی | معمولاً نیازمند حفاظت مناسب |
| مدارک فنی | MTC و در پروژه‌های حساس گواهی رده‌بندی | بسته به پروژه |
بنابراین نمی‌توان هر نبشی فولادی را صرفاً به دلیل داشتن شکل L برای کاربردهای دریایی مناسب دانست.
صاف و مقاوم بودن گوشه‌های دیوار در پروژه‌های کناف تنها به کیفیت اجرای صفحات محدود نمی‌شود و انتخاب پروفیل محافظ گوشه نیز اهمیت دارد. نبشی کرنربید برای ایجاد یک لبه منظم و محافظت از قسمت بیرونی گوشه به کار می‌رود و شناخت انواع آن می‌تواند هنگام انتخاب مصالح مناسب برای اجرای کناف کمک‌کننده باشد.
آیا نبشی دریایی ضدزنگ است؟
یکی از تصورات رایج این است که فولاد دریایی به‌طور کامل در برابر زنگ‌زدگی مقاوم است؛ در حالی که فولاد دریایی الزاماً فولاد ضدزنگ (Stainless Steel) نیست.
بسیاری از فولادهای مورد استفاده در کشتی‌سازی از فولادهای کربنی یا کم‌آلیاژ با خواص مکانیکی کنترل‌شده هستند. برای افزایش دوام آنها در محیط دریایی، معمولاً از روش‌هایی مانند:
- رنگ‌ها و پوشش‌های ضدخوردگی
- سیستم‌های چندلایه پوشش‌دهی
- حفاظت کاتدی
- طراحی مناسب برای تخلیه آب و جلوگیری از تجمع رطوبت
- بازرسی و نگهداری دوره‌ای
استفاده میشود.
بنابراین گرید فولاد و سیستم حفاظت در برابر خوردگی باید به‌صورت هم‌زمان بررسی شوند.
استانداردهای نبشی دریایی
فولادهای مورد استفاده در ساخت سازه‌های دریایی باید مطابق الزامات استاندارد و در پروژه‌های طبقه‌بندی‌شده، الزامات موسسه رده‌بندی مربوطه تولید و تأیید شوند.
یکی از استانداردهای شناخته‌شده برای فولادهای سازه‌ای کشتی‌سازی، ASTM A131/A131M است. علاوه بر استانداردهای محصول، موسسات رده‌بندی نیز الزامات خاص خود را برای فولاد مورد استفاده در کشتی‌ها و سازه‌های دریایی دارند.
از مهم‌ترین موسسات رده‌بندی می‌توان به موارد زیر اشاره کرد:
- DNV
- ABS
- Lloyd’s Register (LR)
- Bureau Veritas (BV)
استاندارد دقیق مورد نیاز به نوع پروژه، محل استفاده، طراحی سازه و الزامات کارفرما یا موسسه رده‌بندی بستگی دارد.
انتخاب میان نبشی گالوانیزه و نبشی معمولی تا حد زیادی به شرایط محیطی پروژه بستگی دارد. در محیط‌هایی که رطوبت یا عوامل خورنده بیشتر هستند، نوع پوشش سطحی فولاد اهمیت بیشتری پیدا می‌کند. برای بررسی دقیق‌تر تفاوت عملکرد نبشی گالوانیزه با نبشی معمولی می‌توان عواملی مانند مقاومت در برابر خوردگی، شرایط نگهداری و محل استفاده را مقایسه کرد.
گریدهای رایج فولاد دریایی
فولادهای دریایی در گریدهای مختلفی تولید می‌شوند که هرکدام از نظر تنش تسلیم، استحکام کششی، چقرمگی و الزامات تست ضربه مشخصات متفاوتی دارند.
Grade A
Grade A یکی از گریدهای معمول فولاد سازه‌ای دریایی با استحکام معمولی است که در بخش‌هایی از سازه شناورها مورد استفاده قرار می‌گیرد.
AH32
AH32 در گروه فولادهای با استحکام بالاتر قرار دارد و نسبت به گریدهای معمولی، تنش تسلیم بیشتری ارائه می‌کند. حرف H در این نام‌گذاری نشان‌دهنده گروه فولادهای با استحکام بالاتر است و حرف A نیز به سطح چقرمگی مربوط به گرید اشاره دارد.
AH36
AH36 یکی از گریدهای شناخته‌شده فولاد دریایی با استحکام بالا است که در بخش‌هایی از سازه کشتی‌ها و سازه‌های دریایی مورد استفاده قرار می‌گیرد.
DH36 و EH36
گریدهای DH36 و EH36 نیز در گروه فولادهای با استحکام بالا قرار می‌گیرند و از نظر الزامات چقرمگی در دماهای پایین با گریدهای A و AH متفاوت هستند.
نکته مهم این است که نباید صرفاً از روی نام گرید، محدوده دقیق دمای تست ضربه یا کاربرد نهایی را تعیین کرد؛ زیرا الزامات دقیق باید بر اساس استاندارد، گواهی محصول و مشخصات پروژه بررسی شود.
مشخصات فنی نبشی دریایی
مشخصات فنی نبشی دریایی تنها به اندازه بال‌ها و ضخامت محدود نمی‌شود. برای انتخاب صحیح، موارد زیر باید بررسی شوند:
- گرید فولاد
- تنش تسلیم
- استحکام کششی
- درصد ازدیاد طول
- ترکیب شیمیایی
- چقرمگی و نتایج تست ضربه
- قابلیت جوشکاری
- ابعاد و تلرانس‌های تولید
- استاندارد محصول
- شماره ذوب (Heat Number)
- گواهی کارخانه
- تأییدیه موسسه رده‌بندی در صورت نیاز پروژه
ابعاد نبشی دریایی
نبشی‌های دریایی می‌توانند به شکل بال مساوی (Equal Angle) یا بال نامساوی (Unequal Angle) تولید شوند.
در نبشی بال مساوی، طول دو بال تقریباً یکسان است؛ اما در نبشی بال نامساوی، یکی از بال‌ها طول بیشتری نسبت به بال دیگر دارد.
ابعاد مورد نیاز بر اساس طراحی سازه و الزامات سازنده تعیین میشود و ممکن است بسته به کارخانه، استاندارد و نوع سفارش متفاوت باشد.
جدول مشخصات ابعادی نبشی دریایی
| مشخصه | توضیح |
|---|---|
| شکل مقطع | L شکل |
| نوع مقطع | بال مساوی یا بال نامساوی |
| طول بال‌ها | متناسب با استاندارد و سفارش |
| ضخامت | متناسب با طراحی و استاندارد محصول |
| طول شاخه | وابسته به استاندارد و سفارش تولید |
| گرید | مانند Grade A، AH32، AH36، DH36 و EH36 |
| استاندارد | مطابق مشخصات فنی پروژه و استاندارد محصول |
| مدارک کنترل کیفیت | MTC و در صورت نیاز گواهی رده‌بندی |
ابعاد دقیق و وزن هر متر باید از جدول کارخانه یا استاندارد محصول موردنظر استخراج شود. بنابراین ارائه یک جدول ثابت برای تمام نبشی‌های دریایی بدون تعیین سایز و استاندارد، می‌تواند باعث خطای محاسباتی شود.
وزن نبشی دریایی چگونه محاسبه میشود؟
وزن نبشی دریایی مانند سایر مقاطع فولادی به سطح مقطع، چگالی فولاد و طول شاخه بستگی دارد.
برای برآورد وزن می‌توان از رابطه کلی زیر استفاده کرد:
وزن = حجم × چگالی
و برای مقطع فولادی:
وزن هر متر = سطح مقطع × چگالی فولاد
در محاسبات دقیق، علاوه بر ابعاد اسمی مقطع، باید تلرانس‌های تولید و مشخصات واقعی محصول نیز در نظر گرفته شوند.
برای خرید پروژه‌ای، بهتر است وزن اعلام‌شده در کاتالوگ یا مدارک رسمی تولیدکننده با وزن محاسباتی مقایسه شود.
کاربردهای نبشی دریایی
نبشی دریایی در بخش‌های مختلف صنایع دریایی و سازه‌های مرتبط با آب مورد استفاده قرار می‌گیرد.
۱. کشتی‌سازی
یکی از مهم‌ترین کاربردهای نبشی دریایی، استفاده در ساخت و تقویت اجزای مختلف شناورها است، از جمله:
- قاب‌های عرضی و طولی
- اعضای تقویتی
- بخش‌هایی از عرشه
- دیواره‌ها و Bulkheadها
- شاسی و اجزای فرعی سازه
- اتصالات و کلاف‌های تقویتی
۲. سکوهای نفت و گاز دریایی
در برخی سازه‌های آفشور، از مقاطع فولادی مختلف برای ساخت:
- قاب‌ها
- سکوها و پلکان‌ها
- اعضای تقویتی
- سازه‌های پشتیبان
- اجزای فرعی تجهیزات
استفاده میشود.
نوع فولاد مورد استفاده در این پروژه‌ها باید مطابق طراحی سازه و مشخصات فنی پروژه انتخاب شود.
۳. اسکله‌ها و سازه‌های بندری
در پروژه‌های بندری، مقاطع L شکل می‌توانند در ساخت یا تقویت بخش‌هایی از سازه‌های فولادی مورد استفاده قرار گیرند.
البته انتخاب فولاد برای این محیط‌ها باید با توجه به شدت خوردگی، تماس با آب شور، بارهای محیطی و سیستم حفاظت سطحی انجام شود.
۴. شناورهای خدماتی و یدک‌کش‌ها
شناورهای خدماتی و یدک‌کش‌ها معمولاً تحت بارهای عملیاتی و ضربه‌ای قابل توجهی قرار دارند. به همین دلیل در بخش‌های مختلف آنها از اعضای تقویتی فولادی با مشخصات مناسب استفاده میشود.
نقش نبشی دریایی در سازه کشتی
نبشی یکی از مقاطع مناسب برای ایجاد سخت‌کننده‌ها و اجزای تقویتی است. شکل L آن امکان اتصال نسبتاً ساده به ورق‌ها و سایر اعضای فولادی را فراهم می‌کند.
در طراحی بدنه کشتی، استفاده از سخت‌کننده‌ها باعث افزایش مقاومت ورق‌ها در برابر کمانش و تغییرشکل میشود. با این حال، نقش دقیق نبشی به محل نصب، ضخامت ورق، شرایط بارگذاری و طراحی کلی سازه بستگی دارد.
الزامات جوشکاری نبشی دریایی
جوشکاری در سازه‌های دریایی اهمیت زیادی دارد؛ زیرا کیفیت نامناسب اتصال می‌تواند بر عملکرد و دوام سازه تأثیر بگذارد.
پیش از جوشکاری باید مواردی مانند:
- گرید دقیق فولاد
- کربن معادل (CE)
- فرآیند جوشکاری
- پیش‌گرم و کنترل دمای بین‌پاسی در صورت نیاز
- نوع و مصرف الکترود یا سیم جوش
- ضخامت مقطع
- روش اجرایی تأییدشده
- الزامات موسسه رده‌بندی
بررسی شود.
بنابراین نمی‌توان یک دمای پیش‌گرم یا روش جوشکاری ثابت را برای تمام گریدهای نبشی دریایی تجویز کرد.
برگه آنالیز MTC نبشی دریایی چیست؟
MTC یا Mill Test Certificate سندی است که اطلاعات مربوط به نتایج آزمون‌ها و مشخصات متالورژیکی محصول را ارائه می‌کند.
در هنگام خرید نبشی دریایی، بررسی این سند اهمیت زیادی دارد.
مهم‌ترین اطلاعاتی که باید در MTC بررسی شوند عبارت‌اند از:
- نام تولیدکننده
- شماره ذوب یا Heat Number
- گرید فولاد
- ترکیب شیمیایی
- تنش تسلیم
- استحکام کششی
- درصد ازدیاد طول
- نتیجه تست ضربه در صورت الزام
- استاندارد تولید
- نتایج آزمون‌های کنترل کیفیت
- اطلاعات مربوط به تأییدیه رده‌بندی، در صورت وجود
شماره ذوب درج‌شده روی محصول باید با اطلاعات موجود در مدارک آن قابل تطبیق باشد.
تست ضربه Charpy در فولاد دریایی
یکی از آزمایش‌های مهم برای برخی گریدهای فولاد دریایی، آزمون ضربه Charpy V-Notch است.
این آزمون برای ارزیابی میزان انرژی جذب‌شده توسط نمونه در هنگام شکست در دمای مشخص انجام میشود.
اهمیت این تست در سازه‌های دریایی به این دلیل است که برخی قسمت‌های سازه ممکن است در معرض دمای پایین و بارهای دینامیکی قرار داشته باشند.
دمای تست و حداقل انرژی مورد قبول، باید بر اساس گرید و استاندارد مربوطه تعیین شود؛ بنابراین نمی‌توان یک مقدار ثابت مانند ۲۰- یا ۴۰- درجه سانتی‌گراد را برای تمام نبشی‌های دریایی در نظر گرفت.
نکات مهم خرید نبشی دریایی
خرید نبشی دریایی باید بر اساس مشخصات فنی پروژه انجام شود و صرفاً مقایسه قیمت یا وزن محصول کافی نیست.
هنگام خرید به موارد زیر توجه کنید:
۱. مشخص کردن گرید
ابتدا مشخص کنید پروژه به چه گریدی مانند Grade A، AH32، AH36 یا گریدهای دیگر نیاز دارد.
۲. بررسی استاندارد
استاندارد تولید و الزامات پروژه را بررسی کنید و مطمئن شوید محصول با مشخصات موردنیاز مطابقت دارد.
۳. بررسی MTC
برگه آنالیز کارخانه باید همراه محصول ارائه شود و اطلاعات آن با مشخصات واقعی بار مطابقت داشته باشد.
۴. بررسی Heat Number
شماره ذوب محصول را با مدارک فنی تطبیق دهید تا امکان ردیابی محصول وجود داشته باشد.
۵. بررسی گواهی رده‌بندی
در پروژه‌هایی که تحت نظارت موسسات رده‌بندی مانند DNV، ABS، LR یا BV هستند، مدارک تأییدیه مربوط به محصول را بررسی کنید.
۶. کنترل ابعاد و وزن
طول بال‌ها، ضخامت، طول شاخه و وزن محصول باید با مشخصات سفارش مطابقت داشته باشد.
۷. بررسی وضعیت سطح
وجود زنگ‌زدگی شدید، پوسته‌های غیرعادی، ترک یا آسیب‌های سطحی باید پیش از تحویل بررسی شود.
قیمت نبشی دریایی به چه عواملی بستگی دارد؟
قیمت نبشی دریایی ثابت نیست و تحت تأثیر عوامل مختلفی قرار دارد. مهم‌ترین عوامل عبارت‌اند از:
- گرید فولاد
- ابعاد و ضخامت
- وزن محصول
- کارخانه تولیدکننده
- استاندارد تولید
- وجود تأییدیه موسسه رده‌بندی
- مقدار سفارش
- وارداتی یا داخلی بودن محصول
- نرخ ارز
- قیمت جهانی فولاد
- هزینه حمل‌ونقل و ترخیص، در صورت وارداتی بودن
به همین دلیل، قیمت یک نبشی دریایی با گرید و ابعاد مشخص می‌تواند با محصولی دیگر تفاوت قابل توجهی داشته باشد.
تفاوت نبشی دریایی و ناودانی دریایی
هر دو مقطع نبشی دریایی و ناودانی می‌توانند در سازه‌های دریایی استفاده شوند، اما شکل هندسی و کاربرد آنها متفاوت است.
| ویژگی | نبشی دریایی | ناودانی دریایی |
|---|---|---|
| شکل مقطع | L | U یا C |
| کاربرد اصلی | تقویت، اتصال و ساخت اعضای فرعی | تقویت و ایجاد اعضای سازه‌ای |
| نحوه اتصال | مناسب برای اتصال به ورق و سایر اعضا | مناسب برای ساخت قاب و اعضای تقویتی |
| انتخاب مقطع | بر اساس طراحی | بر اساس طراحی |
هیچ‌یک از این مقاطع ذاتاً جایگزین دیگری نیست و انتخاب بین آنها باید بر اساس محاسبات سازه‌ای و طراحی مهندسی انجام شود.
آیا نبشی St37 یا St52 برای سازه دریایی مناسب است؟
نباید صرفاً بر اساس نام St37 یا St52 تصمیم گرفت که یک نبشی برای کاربرد دریایی مناسب است یا خیر.
فولادهای ساختمانی و فولادهای دارای گواهی مناسب برای کشتی‌سازی، از نظر استاندارد، ترکیب شیمیایی، چقرمگی، آزمون‌ها و الزامات تأیید محصول ممکن است تفاوت‌های مهمی داشته باشند.
اگر پروژه تحت الزامات یک موسسه رده‌بندی یا استاندارد مشخص اجرا میشود، باید دقیقاً محصولی خریداری شود که با همان مشخصات مطابقت داشته باشد.
