نبشی‌ها ازجمله سطح مقطع‌های بسیار کاربردی هستند که امروزه می‌توانند کاربردها و استفاده‌های متعددی داشته باشند. این مقاطع بر اساس فاکتورهای مختلفی همچون جنس، سایز، نحوه طراحی، وزن، کاربردها و … دسته‌بندی می‌شوند و از تنوع بالایی برخوردارند. با توجه به آنکه این مقاطع بسیار متنوع هستند لازم است که یک رفرنس و مرجع معتبر و استاندارد وجود داشته باشد که بر اساس آن بهترین نبشی متناسب با نوع پروژه انتخاب و خریداری شود. جدول اشتال اصلی‌ترین و معتبرترین مرجع و منبع اطلاعات انواع نبشی های فولادی است که می‌تواند هر آنچه در مورد این مقاطع نیاز است را به فرد منتقل کند. در ادامه این مطلب به بررسی کامل جدول اشتال، اطلاعات موجود در آن و مزیت‌هایی که دارد پرداخته خواهد شد.
نبشی چیست؟

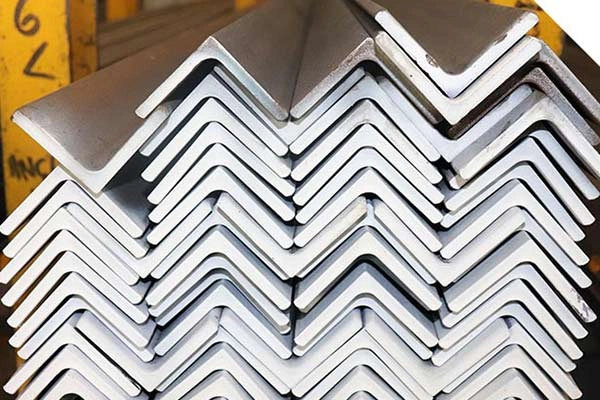

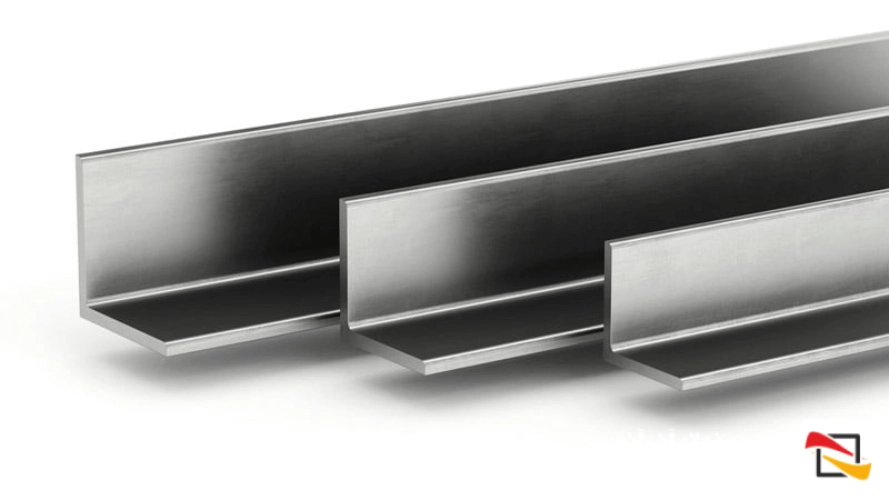

نبشی (Angle bar) در حقیقت به یک سطح مقطع گفته میشود که از دو ضلع عمود بر هم تشکیل شده است. چنانچه این دو ضلع دارای ابعاد برابر و یکسان باشند به آن نبشی بال مساوی گفته میشود که با حرف V نمایش داده میشود و اگر این بال‌ها دارای ابعاد نابرابر باشند به آن نبشی بال نامساوی گفته میشود و با حرف L نشان داده خواهد شد. این مقاطع می‌توانند بر اساس فاکتورهای مختلفی دسته‌بندی شود و با توجه به ویژگی‌های فیزیکی و مکانیکی متعددی که دارند از کاربردهای متعددی برخوردارند که مهم‌ترین آن‌ها شامل موارد زیر هستند:
- نبشی کشی ساختمان برای مهار دیوارها
- ساخت قفسه آهنی
- ساخت پایه برای تجهیزات ترافیکی
- ساخت چارچوب در و پنجره
- اتصال تیرآهن به بیم‌ها
- ساخت ستون و خرپا
- ساخت ساپورت لوله در نیروگاه‌ها و پتروشیمی‌ها و سینی‌های کابل برق
- ساخت قفسه های آهنی و …
جدول اشتال نبشی چیست؟
جدول اشتال در حقیقت نقطه اوجی برای رسیدن به مقاصد طراحی انواع پروفیل‌های فولادی (تیرآهن، ناودانی، نبشی، میلگرد و …) در صنعت ساختمان است. این جدول در اصل مجموعه‌ای اعداد و فرمول‌ها است که بر اساس فواصل محورها، گشتاور، سطح مقطع، وزن هر شاخه و … محاسبه و تدوین شده است. مهندسان حوزه معماری و ساختمان می‌توانند با استفاده از این جدول تمام چالش‌های مربوط به محاسبه وزن و سایر نبشی‌ها را برطرف کنند. جدول اشتال اولین بار در سال 1938 توسط خانم مارتا اشنایدر تدوین شد که توانست محاسبات فرمولی را برای مهندسان و پیمانکاران آسان کند.
مزایای جدول اشتال نبشی
جدول اشتال نبشی همچون جدول اشتال میلگرد و سایر مقاطع فولادی می‌تواند حاوی اطلاعات مختلفی همچون نمره نبشی بال مساوی، ممان اینرسی، گشتاور مقاوم برحسب cm3، مساحت سطح مقطع، وزن واحد، نیروی برشی پلاستیکی، شعاع ژیراسیون (جهت بررسی پایداری مقطع)، مدول مقطع (برای محاسبه تنش‌های خمشی) و … باشند. در حقیقت جدول اشتال نبشی یک منبع اطلاعاتی مهم برای مهندسان، طراحان و فعالان صنایع عمرانی است و اطلاعات دقیقی در مورد مشخصات فیزیکی و مکانیکی نبشی به مهندسین ارائه می‌کند. ازجمله مهم‌ترین مزایای این جدول می‌توان به موارد زیر اشاره داشت:
مهندسان می‌توانند با استفاده از این جدول و با حداکثر دقت ممکن در طراحی سازه‌ها و انتخاب نبشی‌های مناسب، وزن و ابعاد مورد نیاز را محاسبه کرده و میزان مصرف فولاد را کنترل کرده و هزینه‌های کلی را کاهش بدهند.

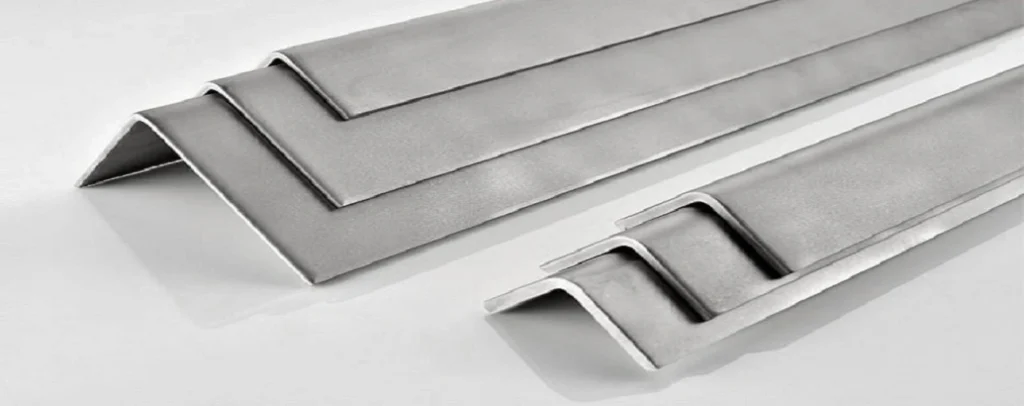

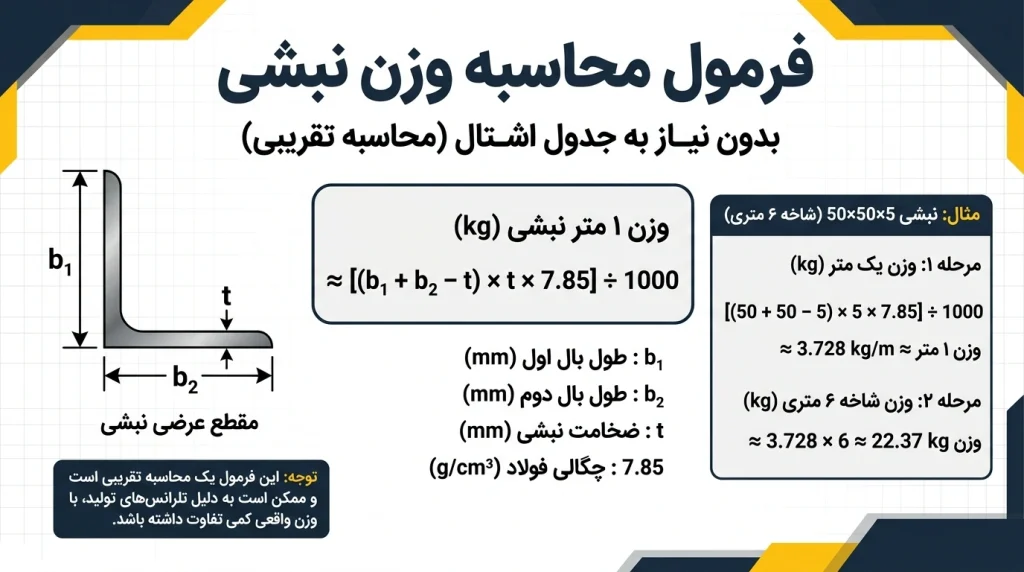

- جدول اشتال نبشی به مهندسین کمک می‌کند که به صورت دقیق وزن و قیمت نبشی‌ها را بر اساس ابعاد و اندازه‌های آن محاسبه کنند.
- این جدول می‌تواند با ارائه مشخصات و اطلاعات دقیق نبشی، مهندسین را از استاندارد بودن محصولات مطمئن کند.
- این جدول به افراد اجازه می‌دهند که با مقایسه مقاطع مختلف نبشی، بهترین و مناسب‌ترین انتخاب را برای پروژه خود داشته باشند.
- استفاده از جدول اشتال باعث میشود که نبشی‌ها به شکل استاندارد برای پروژه انتخاب شده و از مصرف اضافه فولاد جلوگیری شود و در نهایت هزینه‌های ساخت‌وساز کاهش پیدا کند.
- این جدول می‌تواند در افزایش ایمنی سازه‌ها نقش مؤثری داشته باشد و اطلاعات دقیق و کاملی به مهندسان پروژه ارائه کند.
در ادامه جهت کسب اطلاعات ییشتر می توانید مقاله” سایز انواع نبشی ” را مطالعه کنید.
جدول اشتال نبشی بال مساوی
|
جــــدول اشتال نبشی بال مساوی |
|||||||||||||||
| a X s mm |
r1 mm |
r2 mm |
F cm2 |
G kg/m |
e cm |
w cm |
v1 cm |
Jx=Jy cm4 |
Wx=Wy cm3 |
ix=iy cm |
Jξ cm4 |
iξ cm |
Jη cm |
Wη cm3 |
iη cm |
| 100 X 10 | 12 | 6 | 19.2 | 15.1 | 2.82 | 7.07 | 3.99 | 177 | 24.7 | 3.04 | 280 | 3.82 | 73.3 | 18.4 | 1.95 |
| 100 X 12 | 12 | 6 | 22.7 | 17.8 | 2.9 | 7.07 | 4.1 | 207 | 29.2 | 3.02 | 328 | 3.8 | 86.2 | 21 | 1.95 |
| 100 X 14 | 12 | 6 | 26.2 | 20.6 | 2.98 | 7.07 | 4.21 | 235 | 33.5 | 3 | 372 | 3.77 | 98.3 | 23.4 | 1.94 |
| 100 X 16 | 12 | 6 | 29.6 | 23.2 | 3.06 | 7.07 | 4.32 | 262 | 37.7 | 2.97 | 413 | 3.74 | 111 | 25.6 | 1.93 |
| 100 X 20 | 12 | 6 | 36.2 | 28.4 | 3.2 | 7.07 | 4.53 | 311 | 45.7 | 2.93 | 487 | 3.67 | 135 | 29.8 | 1.93 |
| 100 X 8 | 12 | 6 | 15.5 | 12.2 | 2.74 | 7.07 | 3.87 | 145 | 19.9 | 3.06 | 230 | 3.85 | 59.9 | 15.5 | 1.96 |
| 110 X 10 | 12 | 6 | 21.2 | 16.6 | 3.07 | 7.78 | 4.34 | 239 | 30.1 | 3.36 | 379 | 4.23 | 98.6 | 22.7 | 2.16 |
| 110 X 12 | 12 | 6 | 25.1 | 19.7 | 3.15 | 7.78 | 4.45 | 280 | 35.7 | 3.34 | 444 | 4.21 | 116 | 26.1 | 2.15 |
| 110 X 14 | 12 | 6 | 29 | 22.8 | 3.21 | 7.78 | 4.54 | 319 | 41 | 3.32 | 505 | 4.18 | 133 | 29.3 | 2.14 |
| 120 X 11 | 13 | 6.5 | 25.4 | 19.9 | 3.36 | 8.49 | 4.75 | 341 | 39.5 | 3.66 | 541 | 4.62 | 140 | 29.5 | 2.35 |
| 120 X 12 | 13 | 6.5 | 27.5 | 21.6 | 3.4 | 8.49 | 4.8 | 368 | 42.7 | 3.65 | 584 | 4.6 | 152 | 31.6 | 2.35 |
| 120 X 13 | 13 | 6.5 | 29.7 | 23.3 | 3.44 | 8.49 | 4.86 | 394 | 46 | 3.64 | 625 | 4.59 | 162 | 33.3 | 2.34 |
| 120 X 15 | 13 | 6.5 | 33.9 | 26.6 | 3.51 | 8.49 | 4.96 | 446 | 52.5 | 3.63 | 705 | 4.56 | 186 | 37.5 | 2.34 |
| 130 X 12 | 14 | 7 | 30 | 23.6 | 3.64 | 9.19 | 5.15 | 472 | 50.4 | 3.97 | 750 | 5 | 194 | 37.7 | 2.54 |
| 130 X 14 | 14 | 7 | 34.7 | 27.2 | 3.72 | 9.19 | 5.26 | 540 | 58.2 | 3.94 | 857 | 4.97 | 223 | 42.4 | 2.53 |
| 130 X 16 | 14 | 7 | 39.3 | 30.9 | 3.8 | 9.19 | 5.37 | 605 | 65.8 | 3.92 | 959 | 4.94 | 251 | 46.7 | 2.52 |
| 140 X 13 | 15 | 7.5 | 35 | 27.5 | 3.92 | 9.9 | 5.54 | 638 | 63.3 | 4.27 | 1010 | 5.38 | 262 | 47.3 | 2.74 |
| 140 X 15 | 15 | 7.5 | 40 | 31.4 | 4 | 9.9 | 5.66 | 723 | 72.3 | 4.25 | 1150 | 5.36 | 298 | 52.7 | 2.73 |
| 150 X 12 | 16 | 8 | 34.8 | 27.3 | 4.12 | 10.6 | 5.38 | 737 | 67.7 | 4.6 | 1170 | 5.8 | 303 | 52 | 2.95 |
| 150 X 14 | 16 | 8 | 40.3 | 31.6 | 4.21 | 10.6 | 5.95 | 845 | 78.2 | 4.58 | 1340 | 5.77 | 347 | 58.3 | 2.94 |
| 150 X 15 | 16 | 8 | 43 | 33.8 | 4.25 | 10.6 | 6.01 | 898 | 83.5 | 4.57 | 1430 | 5.76 | 370 | 61.6 | 2.93 |
| 150 X 16 | 16 | 8 | 45.7 | 35.9 | 4.29 | 10.6 | 6.07 | 949 | 88.7 | 4.56 | 1510 | 5.74 | 391 | 64.4 | 2.93 |
| 150 X 18 | 16 | 8 | 51 | 40.1 | 4.36 | 10.6 | 6.17 | 1050 | 99.3 | 4.54 | 1670 | 5.7 | 438 | 71 | 2.93 |
| 150 X 20 | 16 | 8 | 56.3 | 44.2 | 4.44 | 10.6 | 6.28 | 1150 | 109 | 4.51 | 1820 | 5.68 | 477 | 76 | 2.91 |
| 160 X 15 | 17 | 8.5 | 46.1 | 36.2 | 4.49 | 11.3 | 6.35 | 1100 | 95.6 | 4.88 | 1750 | 6.15 | 453 | 71.3 | 3.14 |
| 160 X 17 | 17 | 8.5 | 51.8 | 40.7 | 4.57 | 11.3 | 6.46 | 1230 | 108 | 4.86 | 1950 | 6.13 | 506 | 78.3 | 3.13 |
| 160 X 19 | 17 | 8.5 | 57.5 | 45.1 | 4.65 | 11.3 | 6.58 | 1350 | 118 | 4.84 | 2140 | 6.1 | 558 | 84.8 | 3.12 |
| 180 X 16 | 18 | 9 | 55.4 | 43.5 | 5.02 | 12.7 | 7.11 | 1680 | 130 | 5.51 | 2690 | 6.96 | 679 | 95.5 | 3.5 |
| 180 X 18 | 18 | 9 | 61.9 | 48.6 | 5.1 | 12.7 | 7.22 | 1870 | 145 | 5.49 | 2970 | 6.93 | 757 | 105 | 3.49 |
| 180 X 20 | 18 | 9 | 68.4 | 53.7 | 5.18 | 12.7 | 7.33 | 2040 | 160 | 5.47 | 3260 | 6.9 | 830 | 113 | 3.49 |
| 180 X 22 | 18 | 9 | 74.7 | 58.6 | 5.26 | 12.7 | 7.44 | 2210 | 174 | 5.44 | 3510 | 6.86 | 918 | 123 | 3.5 |
| 20 X 3 | 3.5 | 2 | 1.12 | 0.88 | 0.6 | 1.41 | 0.85 | 0.39 | 0.28 | 0.59 | 0.62 | 0.74 | 0.15 | 0.18 | 0.37 |
| 20 X 4 | 3.5 | 2 | 1.45 | 1.14 | 0.64 | 1.41 | 0.9 | 0.48 | 0.35 | 0.58 | 0.77 | 0.73 | 0.19 | 0.21 | 0.36 |
| 200 X 16 | 18 | 9 | 61.8 | 48.5 | 5.52 | 14.1 | 7.8 | 2340 | 162 | 6.15 | 3740 | 7.78 | 943 | 121 | 3.91 |
| 200 X 18 | 18 | 9 | 69.1 | 54.3 | 5.6 | 14.1 | 7.92 | 2600 | 181 | 6.13 | 4150 | 7.75 | 1050 | 133 | 3.9 |
| 200 X 20 | 18 | 9 | 76.4 | 59.9 | 5.68 | 14.1 | 8.04 | 2850 | 199 | 6.11 | 4540 | 7.72 | 1160 | 144 | 3.89 |
| 200 X 24 | 18 | 9 | 90.6 | 71.1 | 5.84 | 14.1 | 8.26 | 3330 | 235 | 6.06 | 5280 | 7.64 | 1380 | 167 | 3.9 |
| 200 X 28 | 18 | 9 | 105 | 82 | 5.99 | 14.1 | 8.47 | 3780 | 270 | 6.02 | 5990 | 7.57 | 1580 | 186 | 3.89 |
| 200 X 28 | 18 | 9 | 105 | 82 | 5.99 | 14.1 | 8.47 | 3780 | 270 | 6.02 | 5990 | 7.57 | 1580 | 186 | 3.89 |
| 25 X 3 | 3.5 | 2 | 1.42 | 1.12 | 0.73 | 1.77 | 1.03 | 0.79 | 0.45 | 0.75 | 1.27 | 0.95 | 0.31 | 0.3 | 0.47 |
| 25 X 4 | 3.5 | 2 | 1.85 | 1.45 | 0.76 | 1.77 | 1.08 | 1.01 | 0.58 | 0.74 | 1.61 | 0.93 | 0.4 | 0.37 | 0.47 |
| 25 X 5 | 3.5 | 2 | 2.26 | 1.77 | 0.8 | 1.77 | 1.13 | 1.18 | 0.69 | 0.72 | 1.87 | 0.91 | 0.5 | 0.44 | 0.47 |
| 30 X 3 | 5 | 2.5 | 1.74 | 1.36 | 0.84 | 2.12 | 1.18 | 1.41 | 0.65 | 0.9 | 2.24 | 1.14 | 0.57 | 0.48 | 0.57 |
| 30 X 4 | 5 | 2.5 | 2.27 | 1.78 | 0.89 | 2.12 | 1.24 | 1.81 | 0.86 | 0.89 | 2.85 | 1.12 | 0.76 | 0.61 | 0.58 |
| 30 X 5 | 5 | 2.5 | 2.78 | 2.18 | 0.92 | 2.12 | 1.3 | 2.16 | 1.04 | 0.88 | 3.41 | 1.11 | 0.91 | 0.7 | 0.57 |
| 35 X 3 | 5 | 2.5 | 2.04 | 1.6 | 0.96 | 2.47 | 1.36 | 2.29 | 0.9 | 1.06 | 3.63 | 1.34 | 0.95 | 0.7 | 0.68 |
| 35 X 4 | 5 | 2.5 | 2.67 | 2.1 | 1 | 2.47 | 1.41 | 2.96 | 1.18 | 1.05 | 4.68 | 1.33 | 1.24 | 0.88 | 0.68 |
| 35 X 5 | 5 | 2.5 | 3.28 | 2.57 | 1.04 | 2.47 | 1.47 | 3.56 | 1.45 | 1.04 | 5.63 | 1.31 | 1.49 | 1.01 | 0.67 |
| 35 X 6 | 5 | 2.5 | 3.87 | 3.04 | 1.08 | 2.47 | 1.53 | 4.14 | 1.71 | 1.04 | 6.5 | 1.3 | 1.77 | 1.16 | 0.68 |
| 40 X 3 | 6 | 3 | 2.35 | 1.84 | 1.07 | 2.83 | 1.52 | 3.45 | 1.18 | 1.21 | 5.45 | 1.52 | 1.44 | 0.95 | 0.78 |
| 40 X 4 | 6 | 3 | 3.08 | 2.42 | 1.12 | 2.83 | 1.58 | 4.48 | 1.56 | 1.21 | 7.09 | 1.52 | 1.86 | 1.18 | 0.78 |
| 40 X 5 | 6 | 3 | 3.79 | 2.97 | 1.16 | 2.83 | 1.64 | 5.43 | 1.91 | 1.2 | 8.64 | 1.51 | 2.22 | 1.35 | 0.77 |
| 40 X 6 | 6 | 3 | 4.48 | 3.52 | 1.2 | 2.83 | 1.7 | 6.33 | 2.26 | 1.19 | 9.98 | 1.49 | 2.67 | 1.57 | 0.77 |
| 45 X 4 | 7 | 3.5 | 3.49 | 2.74 | 1.23 | 3.18 | 1.75 | 6.43 | 1.97 | 1.36 | 10.2 | 1.71 | 2.68 | 1.53 | 0.88 |
| 45 X 5 | 7 | 3.5 | 4.3 | 3.38 | 1.28 | 3.18 | 1.81 | 7.83 | 2.43 | 1.35 | 12.4 | 1.7 | 3.25 | 1.8 | 0.87 |
| 45 X 6 | 7 | 3.5 | 5.09 | 4 | 1.32 | 3.18 | 1.87 | 9.16 | 2.88 | 1.34 | 14.5 | 1.69 | 3.83 | 2.05 | 0.87 |
| 45 X 7 | 7 | 3.5 | 5.86 | 4.6 | 1.36 | 3.18 | 1.92 | 10.4 | 3.31 | 1.33 | 16.4 | 1.67 | 4.39 | 2.29 | 0.87 |
| 50 X 4 | 7 | 3.5 | 3.89 | 3.06 | 1.36 | 3.54 | 1.92 | 8.97 | 2.46 | 1.52 | 14.2 | 1.91 | 3.73 | 1.94 | 0.98 |
| 50 X 5 | 7 | 3.5 | 4.8 | 3.77 | 1.4 | 3.54 | 1.98 | 11 | 3.05 | 1.51 | 17.4 | 1.9 | 4.59 | 2.32 | 0.98 |
| 50 X 6 | 7 | 3.5 | 5.69 | 4.47 | 1.45 | 3.54 | 2.04 | 12.8 | 3.61 | 1.5 | 20.4 | 1.89 | 5.24 | 2.57 | 0.96 |
| 50 X 7 | 7 | 3.5 | 6.56 | 5.15 | 1.49 | 3.54 | 2.11 | 14.6 | 4.15 | 1.49 | 23.1 | 1.88 | 6.02 | 2.85 | 0.96 |
| 50 X 8 | 7 | 3.5 | 7.41 | 5.82 | 1.52 | 3.54 | 2.16 | 16.3 | 4.68 | 1.48 | 25.7 | 1.86 | 6.87 | 3.19 | 0.96 |
| 50 X 9 | 7 | 3.5 | 8.24 | 6.47 | 1.56 | 3.54 | 2.21 | 17.9 | 5.2 | 1.47 | 28.1 | 1.85 | 7.67 | 3.47 | 0.97 |
| 55 X 10 | 8 | 4 | 10.1 | 7.9 | 1.72 | 3.89 | 2.43 | 26.3 | 6.97 | 1.62 | 41.4 | 2.02 | 11.3 | 4.65 | 1.06 |
| 55 X 5 | 8 | 4 | 5.32 | 4.18 | 1.52 | 3.89 | 2.15 | 14.7 | 3.7 | 1.66 | 23.3 | 2.09 | 6.11 | 2.84 | 1.07 |
| 55 X 6 | 8 | 4 | 6.31 | 4.95 | 1.56 | 3.89 | 2.21 | 17.3 | 4.4 | 1.66 | 27.4 | 2.08 | 7.24 | 3.28 | 1.07 |
| 55 X 8 | 8 | 4 | 8.23 | 6.46 | 1.64 | 3.89 | 2.32 | 22.1 | 5.72 | 1.64 | 34.8 | 2.06 | 9.35 | 4.03 | 1.07 |
| 60 X 10 | 8 | 4 | 11.1 | 8.69 | 1.85 | 4.24 | 2.62 | 34.9 | 8.41 | 1.78 | 55.1 | 2.23 | 14.6 | 5.57 | 1.15 |
| 60 X 5 | 8 | 4 | 5.82 | 4.57 | 1.64 | 4.24 | 2.32 | 19.4 | 4.45 | 1.82 | 30.7 | 2.3 | 8.03 | 3.46 | 1.17 |
| 60 X 6 | 8 | 4 | 6.91 | 5.42 | 1.69 | 4.24 | 2.39 | 22.8 | 5.29 | 1.82 | 36.1 | 2.29 | 9.43 | 3.95 | 1.17 |
| 60 X 8 | 8 | 4 | 9.03 | 7.09 | 1.77 | 4.24 | 2.5 | 29.1 | 6.88 | 1.8 | 46.1 | 2.26 | 12.1 | 4.84 | 1.16 |
| 65 X 11 | 9 | 4.5 | 13.2 | 10.3 | 2 | 4.6 | 2.83 | 48.8 | 10.8 | 1.91 | 76.8 | 2.42 | 20.7 | 7.31 | 1.25 |
| 65 X 6 | 9 | 4.5 | 7.53 | 5.91 | 1.8 | 4.6 | 2.55 | 29.2 | 6.21 | 1.97 | 46.3 | 2.48 | 12.1 | 4.74 | 1.27 |
| 65 X 7 | 9 | 4.5 | 8.7 | 6.83 | 1.85 | 4.6 | 2.62 | 33.4 | 7.18 | 1.96 | 53 | 2.47 | 13.8 | 5.27 | 1.26 |
| 65 X 8 | 9 | 4.5 | 9.85 | 7.73 | 1.89 | 4.6 | 2.67 | 37.5 | 8.13 | 1.95 | 59.4 | 2.46 | 15.6 | 5.84 | 1.26 |
| 65 X 9 | 9 | 4.5 | 11 | 8.62 | 1.93 | 4.6 | 2.73 | 41.3 | 9.04 | 1.94 | 65.4 | 2.44 | 17.2 | 6.3 | 1.25 |
| 70 X 11 | 9 | 4.5 | 14.3 | 11.2 | 2.13 | 4.95 | 3.01 | 61.8 | 12.7 | 2.08 | 97.6 | 2.61 | 26 | 8.64 | 1.35 |
| 70 X 6 | 9 | 4.5 | 8.13 | 6.38 | 1.93 | 4.95 | 2.73 | 36.9 | 7.27 | 2.13 | 58.5 | 2.68 | 15.3 | 5.6 | 1.37 |
| 70 X 7 | 9 | 4.5 | 9.4 | 7.38 | 1.97 | 4.95 | 2.79 | 42.4 | 8.43 | 2.12 | 67.1 | 2.67 | 17.6 | 6.31 | 1.37 |
| 70 X 9 | 9 | 4.5 | 11.9 | 9.34 | 2.05 | 4.95 | 2.9 | 52.6 | 10.6 | 2.1 | 83.1 | 2.64 | 22 | 7.59 | 1.36 |
| 75 X 10 | 10 | 5 | 14.1 | 11.1 | 2.21 | 5.3 | 3.12 | 71.4 | 13.5 | 2.25 | 113 | 2.83 | 29.8 | 9.55 | 1.45 |
| 75 X 12 | 10 | 5 | 16.7 | 13.1 | 2.29 | 5.3 | 3.24 | 82.4 | 15.8 | 2.22 | 130 | 2.79 | 34.7 | 10.7 | 1.44 |
| 75 X 6 | 10 | 5 | 8.75 | 6.87 | 2.04 | 5.3 | 2.89 | 45.6 | 8.35 | 2.28 | 72.2 | 2.87 | 18.9 | 6.54 | 1.47 |
| 75 X 7 | 10 | 5 | 10.1 | 7.94 | 2.09 | 5.3 | 2.95 | 52.4 | 9.67 | 2.28 | 83.6 | 2.88 | 21.1 | 7.15 | 1.45 |
| 75 X 8 | 10 | 5 | 11.5 | 9.03 | 2.13 | 5.3 | 3.01 | 58.9 | 11 | 2.26 | 93.3 | 2.85 | 24.4 | 8.11 | 1.46 |
| 80 X 10 | 10 | 5 | 15.1 | 11.9 | 2.34 | 5.66 | 3.31 | 87.5 | 15.5 | 2.41 | 139 | 3.03 | 35.9 | 10.9 | 1.54 |
| 80 X 12 | 10 | 5 | 17.9 | 14.1 | 2.41 | 5.66 | 3.41 | 102 | 18.2 | 2.39 | 161 | 3 | 43 | 12.6 | 1.53 |
| 80 X 14 | 10 | 5 | 20.6 | 16.1 | 2.48 | 5.66 | 3.51 | 115 | 20.8 | 2.36 | 181 | 2.96 | 48.6 | 13.9 | 1.54 |
| 80 X 7 | 10 | 5 | 10.8 | 8.49 | 2.21 | 5.66 | 3.13 | 64.2 | 11.1 | 2.44 | 102 | 3.07 | 26.5 | 8.48 | 1.57 |
| 80 X 8 | 10 | 5 | 12.3 | 9.66 | 2.26 | 5.66 | 3.2 | 72.3 | 12.6 | 2.42 | 115 | 3.06 | 29.6 | 9.25 | 1.55 |
| 90 X 11 | 11 | 5.5 | 18.7 | 14.7 | 2.62 | 6.36 | 3.7 | 138 | 21.6 | 2.72 | 218 | 3.41 | 57.1 | 15.4 | 1.75 |
| 90 X 13 | 11 | 5.5 | 21.8 | 17.1 | 2.7 | 6.36 | 3.81 | 158 | 25.1 | 2.69 | 250 | 3.39 | 65.9 | 17.3 | 1.74 |
| 90 X 16 | 11 | 5.5 | 26.4 | 20.7 | 2.81 | 6.36 | 3.97 | 186 | 30.1 | 2.66 | 294 | 3.34 | 79.1 | 19.9 | 1.73 |
| 90 X 8 | 11 | 5.5 | 13.9 | 10.9 | 2.5 | 6.36 | 3.53 | 104 | 16.1 | 2.74 | 165 | 3.45 | 43.5 | 12.3 | 1.77 |
| 90 X 9 | 11 | 5.5 | 15.5 | 12.2 | 2.54 | 6.36 | 3.59 | 116 | 18 | 2.74 | 184 | 3.45 | 47.8 | 13.3 | 1.76 |
جدول اشتال نبشی بال مساوی
|
جــــدول اشتال نبشی بال مساوی |
||||||||||||||||||
| A X B X S MM |
R1 MM |
R2 MM |
F CM2 |
G(وزن) KG/M |
EX CM |
EY CM |
TAN Α | JX CM4 |
WX CM3 |
IX CM |
JY CM4 |
WY CM3 |
IY CM |
JΞ CM4 |
IΞ CM |
JΗ CM4 |
IΗ CM |
A1 MM |
| 100X50X10 | 9.0 | 4.5 | 14.10 | 11.10 | 3.67 | 1.20 | 0.252 | 141.00 | 22.20 | 3.16 | 23.40 | 6.17 | 1.29 | 149.00 | 3.25 | 15.50 | 1.04 | 33.8 |
| 100X50X6 | 9.0 | 4.5 | 8.73 | 6.85 | 3.49 | 1.04 | 0.263 | 89.70 | 13.80 | 3.20 | 15.30 | 3.86 | 1.32 | 95.20 | 3.30 | 9.78 | 1.06 | 37.6 |
| 100X50X8 | 9.0 | 4.5 | 11.50 | 8.99 | 3.59 | 1.13 | 0.258 | 116.00 | 18.00 | 3.18 | 19.50 | 5.04 | 1.31 | 123.00 | 3.28 | 12.60 | 1.05 | 35.4 |
| 100X65X11 | 10.0 | 5.0 | 17.10 | 13.40 | 3.40 | 1.67 | 0.410 | 167.00 | 25.30 | 3.13 | 55.10 | 11.40 | 1.80 | 190.00 | 3.34 | 32.60 | 1.38 | 17.8 |
| 100X65X7 | 10.0 | 5.0 | 11.20 | 8.77 | 3.23 | 1.51 | 0.419 | 113.00 | 16.60 | 3.17 | 37.60 | 7.54 | 1.84 | 128.00 | 3.39 | 21.60 | 1.39 | 21.8 |
| 100X65X9 | 10.0 | 5.0 | 14.20 | 11.10 | 3.32 | 1.59 | 0.415 | 141.00 | 21.00 | 3.15 | 46.70 | 9.52 | 1.82 | 160.00 | 3.36 | 27.20 | 1.39 | 19.8 |
| 100X75X11 | 10.0 | 5.0 | 18.20 | 14.30 | 3.23 | 1.99 | 0.545 | 176.00 | 25.90 | 3.11 | 84.00 | 15.30 | 2.15 | 214.00 | 3.44 | 45.40 | 1.58 | 5.2 |
| 100X75X7 | 10.0 | 5.0 | 11.90 | 9.32 | 3.06 | 1.83 | 0.553 | 118.00 | 17.00 | 3.15 | 56.90 | 10.00 | 2.19 | 145.00 | 3.49 | 30.10 | 1.59 | 8.8 |
| 100X75X9 | 10.0 | 5.0 | 15.10 | 11.80 | 3.15 | 1.91 | 0.549 | 148.00 | 21.50 | 3.13 | 71.00 | 12.70 | 2.17 | 181.00 | 3.47 | 37.80 | 1.59 | 7.0 |
| 120X80X10 | 11.0 | 5.5 | 19.10 | 15.00 | 3.92 | 1.95 | 0.438 | 276.00 | 34.10 | 3.80 | 98.10 | 16.20 | 2.27 | 318.00 | 4.07 | 56.10 | 1.71 | 22.2 |
| 120X80X12 | 11.0 | 5.5 | 22.70 | 17.80 | 4.00 | 2.03 | 0.433 | 323.00 | 40.40 | 3.77 | 114.00 | 19.10 | 2.25 | 371.00 | 4.04 | 66.10 | 1.71 | 20.2 |
| 120X80X14 | 11.0 | 5.5 | 26.20 | 20.50 | 4.08 | 2.10 | 0.429 | 368.00 | 46.40 | 3.75 | 130.00 | 22.00 | 2.23 | 421.00 | 4.01 | 75.80 | 1.70 | 18.4 |
| 120X80X8 | 11.0 | 5.5 | 15.50 | 12.20 | 3.83 | 1.87 | 0.441 | 226.00 | 27.60 | 3.82 | 80.80 | 13.20 | 2.29 | 261.00 | 4.10 | 45.80 | 1.72 | 24.0 |
| 130X65X10 | 11.0 | 5.5 | 18.60 | 14.60 | 4.65 | 1.45 | 0.259 | 321.00 | 38.40 | 4.15 | 54.20 | 10.70 | 1.71 | 340.00 | 4.27 | 35.00 | 1.37 | 46.8 |
| 130X65X12 | 11.0 | 5.5 | 22.10 | 17.30 | 4.74 | 1.53 | 0.255 | 376.00 | 45.50 | 4.12 | 63.00 | 12.70 | 1.69 | 397.00 | 4.24 | 41.20 | 1.37 | 44.6 |
| 130X65X8 | 11.0 | 5.5 | 15.10 | 11.90 | 4.56 | 1.37 | 0.263 | 263.00 | 31.10 | 4.17 | 44.80 | 8.72 | 1.72 | 280.00 | 4.31 | 28.60 | 1.38 | 48.6 |
| 130X75X10 | 10.5 | 5.5 | 19.60 | 15.40 | 4.45 | 1.73 | 0.336 | 337.00 | 39.40 | 4.14 | 82.90 | 14.40 | 2.06 | 369.00 | 4.34 | 50.60 | 1.61 | 37.4 |
| 130X75X12 | 10.5 | 5.5 | 23.30 | 18.30 | 4.53 | 1.81 | 0.332 | 395.00 | 46.60 | 4.12 | 96.50 | 17.00 | 2.04 | 432.00 | 4.31 | 59.60 | 1.60 | 35.4 |
| 130X75X8 | 10.5 | 5.5 | 15.90 | 12.50 | 4.36 | 1.65 | 0.339 | 276.00 | 31.90 | 4.17 | 68.30 | 11.70 | 2.08 | 303.00 | 4.37 | 41.30 | 1.61 | 39.2 |
| 130X90X10 | 12.0 | 6.0 | 21.20 | 16.60 | 4.15 | 2.18 | 0.472 | 358.00 | 40.50 | 4.11 | 141.00 | 20.60 | 2.58 | 420.00 | 4.46 | 78.50 | 1.93 | 20.4 |
| 130X90X12 | 12.0 | 6.0 | 25.10 | 19.70 | 4.24 | 2.26 | 0.468 | 420.00 | 48.00 | 4.09 | 165.00 | 24.40 | 2.56 | 492.00 | 4.43 | 92.60 | 1.92 | 18.6 |
| 150X100X10 | 13.0 | 6.5 | 24.20 | 19.00 | 4.80 | 2.34 | 0.442 | 552.00 | 54.10 | 4.78 | 198.00 | 25.80 | 2.86 | 637.00 | 5.13 | 112.00 | 2.15 | 29.8 |
| 150X100X12 | 13.0 | 6.5 | 28.70 | 22.60 | 4.89 | 2.42 | 0.439 | 650.00 | 64.20 | 4.76 | 232.00 | 30.60 | 2.84 | 749.00 | 5.10 | 132.00 | 2.15 | 28.0 |
| 150X100X14 | 13.0 | 6.5 | 33.20 | 26.10 | 4.97 | 2.50 | 0.435 | 744.00 | 74.10 | 4.73 | 264.00 | 35.20 | 2.82 | 856.00 | 5.07 | 152.00 | 2.14 | 26.2 |
| 150X75X11 | 10.5 | 5.5 | 23.60 | 18.60 | 5.37 | 1.65 | 0.261 | 545.00 | 56.60 | 4.80 | 93.00 | 15.90 | 1.98 | 578.00 | 4.95 | 59.80 | 1.59 | 54.4 |
| 150X75X9 | 10.5 | 5.5 | 19.50 | 15.30 | 5.28 | 1.57 | 0.265 | 455.00 | 46.80 | 4.83 | 78.30 | 13.20 | 2.00 | 484.00 | 4.98 | 50.00 | 1.60 | 56.4 |
| 150X90X10 | 12.5 | 6.5 | 23.20 | 18.20 | 4.99 | 2.03 | 0.360 | 532.00 | 53.10 | 4.79 | 145.00 | 20.90 | 2.51 | 589.00 | 5.05 | 88.00 | 1.95 | 41.0 |
| 150X90X12 | 12.5 | 6.5 | 27.50 | 21.60 | 5.08 | 2.11 | 0.358 | 626.00 | 63.10 | 4.77 | 170.00 | 24.70 | 2.49 | 693.00 | 5.02 | 103.00 | 1.94 | 39.2 |
| 160X80X10 | 13.0 | 6.5 | 23.20 | 18.20 | 5.63 | 1.69 | 0.263 | 611.00 | 58.90 | 5.14 | 104.00 | 16.50 | 2.12 | 648.00 | 5.29 | 67.00 | 1.70 | 59.7 |
| 160X80X12 | 13.0 | 6.5 | 27.50 | 21.60 | 5.72 | 1.77 | 0.259 | 720.00 | 70.00 | 5.11 | 122.00 | 19.60 | 2.10 | 763.00 | 5.26 | 78.90 | 1.69 | 57.9 |
| 160X80X14 | 13.0 | 6.5 | 31.80 | 25.00 | 5.81 | 1.85 | 0.256 | 823.00 | 80.70 | 5.09 | 139.00 | 22.50 | 2.09 | 871.00 | 5.23 | 90.50 | 1.69 | 55.8 |
| 180X90X10 | 14.0 | 7.0 | 26.20 | 20.60 | 6.28 | 1.85 | 0.262 | 880.00 | 75.10 | 5.80 | 151.00 | 21.20 | 2.40 | 934.00 | 5.97 | 97.40 | 1.93 | 69.0 |
| 180X90X12 | 14.0 | 7.0 | 31.20 | 24.50 | 6.37 | 1.93 | 0.261 | 1040.00 | 89.30 | 5.77 | 177.00 | 25.10 | 2.38 | 1100.00 | 5.94 | 114.00 | 1.92 | 67.0 |
| 180X90X14 | 14.0 | 7.0 | 36.10 | 28.30 | 6.46 | 2.01 | 0.259 | 1190.00 | 103.00 | 5.75 | 202.00 | 28.90 | 2.37 | 1260.00 | 5.92 | 131.00 | 1.91 | 65.0 |
| 200X100X10 | 15.0 | 7.5 | 29.20 | 23.00 | 6.93 | 2.01 | 0.266 | 1220.00 | 93.20 | 6.46 | 210.00 | 26.30 | 2.68 | 1300.00 | 6.66 | 133.00 | 2.14 | 77.4 |
| 200X100X12 | 15.0 | 7.5 | 34.80 | 27.30 | 7.03 | 2.10 | 0.264 | 1440.00 | 111.00 | 6.43 | 247.00 | 31.30 | 2.67 | 1530.00 | 6.63 | 158.00 | 2.13 | 75.2 |
| 200X100X14 | 15.0 | 7.5 | 40.30 | 31.60 | 7.12 | 2.18 | 0.262 | 1650.00 | 128.00 | 6.41 | 282.00 | 36.10 | 2.65 | 1760.00 | 6.60 | 181.00 | 2.12 | 73.0 |
| 200X100X16 | 15.0 | 7.5 | 45.70 | 35.90 | 7.20 | 2.26 | 0.259 | 1860.00 | 145.00 | 6.38 | 316.00 | 40.80 | 2.63 | 1970.00 | 6.57 | 204.00 | 2.11 | 71.0 |
| 250X90X10 | 15.0 | 7.5 | 33.20 | 26.10 | 9.45 | 1.56 | 0.154 | 2170.00 | 140.00 | 8.08 | 161.00 | 21.70 | 2.20 | 2220.00 | 8.17 | 112.00 | 1.84 | 126.0 |
| 250X90X12 | 15.0 | 7.5 | 39.60 | 31.10 | 9.55 | 1.65 | 0.153 | 2570.00 | 166.00 | 8.05 | 189.00 | 25.80 | 2.19 | 2630.00 | 8.14 | 132.00 | 1.83 | 124.0 |
| 250X90X14 | 15.0 | 7.5 | 45.90 | 36.00 | 9.65 | 1.73 | 0.152 | 2960.00 | 192.00 | 8.03 | 216.00 | 29.70 | 2.17 | 3020.00 | 8.11 | 152.00 | 1.82 | 120.0 |
| 250X90X16 | 15.0 | 7.5 | 52.10 | 40.90 | 9.74 | 1.81 | 0.150 | 3330.00 | 218.00 | 8.00 | 242.00 | 33.60 | 2.16 | 3400.00 | 8.08 | 171.00 | 1.81 | 118.0 |
| 30X20X3 | 3.5 | 2.0 | 1.42 | 1.11 | 0.99 | 0.50 | 0.431 | 1.25 | 0.62 | 0.94 | 0.44 | 0.29 | 0.56 | 1.43 | 1.00 | 0.25 | 0.42 | 5.2 |
| 30X20X4 | 3.5 | 2.0 | 1.85 | 1.45 | 1.03 | 0.54 | 0.423 | 1.59 | 0.81 | 0.93 | 0.55 | 0.38 | 0.55 | 1.81 | 0.99 | 0.33 | 0.42 | 4.2 |
| 40X20X3 | 3.5 | 2.0 | 1.72 | 1.35 | 1.43 | 0.44 | 0.259 | 2.79 | 1.08 | 1.27 | 0.47 | 0.30 | 0.52 | 2.96 | 1.31 | 0.30 | 0.42 | 14.6 |
| 40X20X4 | 3.5 | 2.0 | 2.25 | 1.77 | 1.47 | 0.48 | 0.252 | 3.59 | 1.42 | 1.26 | 0.60 | 0.39 | 0.52 | 3.79 | 1.30 | 0.39 | 0.42 | 13.8 |
| 45X30X3 | 4.5 | 2.0 | 2.19 | 1.72 | 1.43 | 0.70 | 0.436 | 4.47 | 1.46 | 1.43 | 1.60 | 0.70 | 0.86 | 5.15 | 1.53 | 0.93 | 0.65 | 9.0 |
| 45X30X4 | 4.5 | 2.0 | 2.87 | 2.25 | 1.48 | 0.74 | 0.436 | 5.78 | 1.91 | 1.42 | 2.05 | 0.91 | 0.85 | 6.65 | 1.52 | 1.18 | 0.64 | 18.0 |
| 45X30X5 | 4.5 | 2.0 | 3.53 | 2.77 | 1.52 | 0.78 | 0.430 | 6.99 | 2.35 | 1.41 | 2.47 | 1.11 | 0.84 | 8.02 | 1.51 | 1.44 | 0.64 | 7.2 |
| 50X30X5 | 4.5 | 2.0 | 3.78 | 2.96 | 1.73 | 0.74 | 0.353 | 9.41 | 2.88 | 1.58 | 2.54 | 1.12 | 0.82 | 10.40 | 1.66 | 1.56 | 0.64 | 12.2 |
| 50X40X4 | 4.0 | 2.0 | 3.46 | 2.71 | 1.52 | 1.03 | 0.629 | 8.54 | 2.47 | 1.57 | 4.86 | 1.64 | 1.19 | 10.90 | 1.78 | 2.46 | 0.84 | __ |
| 50X40X5 | 4.0 | 2.0 | 4.27 | 3.35 | 1.56 | 1.07 | 0.625 | 10.40 | 3.02 | 1.56 | 5.89 | 2.01 | 1.18 | 13.30 | 1.76 | 3.02 | 0.84 | __ |
| 60X30X5 | 6.0 | 3.0 | 4.29 | 3.37 | 2.15 | 0.68 | 0.256 | 15.60 | 4.04 | 1.90 | 2.60 | 1.12 | 0.78 | 16.50 | 1.96 | 1.69 | 0.63 | 21.4 |
| 60X30X7 | 6.0 | 3.0 | 5.85 | 4.59 | 2.24 | 0.76 | 0.248 | 20.70 | 5.50 | 1.88 | 3.41 | 1.52 | 0.76 | 21.80 | 1.93 | 2.28 | 0.62 | 19.2 |
| 60X40X5 | 6.0 | 3.0 | 4.79 | 3.76 | 1.96 | 0.97 | 0.437 | 17.20 | 4.25 | 1.89 | 6.11 | 2.02 | 1.13 | 19.80 | 2.03 | 3.50 | 0.86 | 11.2 |
| 60X40X6 | 6.0 | 3.0 | 5.68 | 4.46 | 2.00 | 1.01 | 0.433 | 20.10 | 5.03 | 1.88 | 7.12 | 2.38 | 1.12 | 23.10 | 2.02 | 4.12 | 0.85 | 10.2 |
| 60X40X7 | 6.0 | 3.0 | 6.55 | 5.14 | 2.04 | 1.05 | 0.429 | 23.00 | 5.79 | 1.87 | 8.07 | 2.74 | 1.11 | 26.30 | 2.00 | 4.73 | 0.85 | 9.2 |
| 65X50X5 | 6.5 | 3.5 | 5.54 | 4.35 | 1.99 | 1.25 | 0.583 | 23.10 | 5.11 | 2.04 | 11.90 | 3.18 | 1.47 | 28.80 | 2.28 | 6.21 | 1.06 | 3.6 |
| 65X50X7 | 6.5 | 3.5 | 7.60 | 5.97 | 2.07 | 1.33 | 0.574 | 31.00 | 6.99 | 2.02 | 15.80 | 4.31 | 1.44 | 38.40 | 2.25 | 8.37 | 1.05 | 1.8 |
| 65X50X9 | 6.5 | 3.5 | 9.58 | 7.52 | 2.15 | 1.41 | 0.567 | 38.20 | 8.77 | 2.00 | 19.40 | 5.39 | 1.42 | 47.00 | 2.22 | 10.50 | 1.05 | __ |
| 75X50X5 | 6.5 | 3.5 | 6.04 | 4.74 | 2.40 | 1.17 | 0.437 | 34.40 | 6.74 | 2.39 | 12.30 | 3.21 | 1.43 | 39.60 | 2.56 | 7.10 | 1.08 | 15.0 |
| 75X50X7 | 6.5 | 3.5 | 8.30 | 6.51 | 2.48 | 1.25 | 0.433 | 46.40 | 9.24 | 2.36 | 16.50 | 4.39 | 1.41 | 53.30 | 2.53 | 9.56 | 1.07 | 13.0 |
| 75X50X9 | 6.5 | 3.5 | 10.50 | 8.23 | 2.56 | 1.32 | 0.427 | 57.40 | 11.60 | 2.34 | 20.20 | 5.49 | 1.39 | 65.70 | 2.50 | 11.90 | 1.07 | 11.0 |
| 75X55X5 | 7.0 | 3.5 | 6.30 | 4.95 | 2.31 | 1.33 | 0.530 | 35.50 | 6.84 | 2.37 | 16.20 | 3.89 | 1.60 | 43.10 | 2.61 | 8.68 | 1.17 | 8.4 |
| 75X55X7 | 7.0 | 3.5 | 8.66 | 6.80 | 2.40 | 1.41 | 0.527 | 47.90 | 9.39 | 2.35 | 21.80 | 5.32 | 1.59 | 57.90 | 2.59 | 11.80 | 1.17 | 6.6 |
| 75X55X9 | 7.0 | 3.5 | 10.90 | 8.59 | 2.47 | 1.48 | 0.518 | 59.40 | 11.80 | 2.33 | 26.80 | 6.66 | 1.57 | 71.30 | 2.55 | 14.80 | 1.16 | 5.0 |
| 80X40X6 | 7.0 | 3.5 | 6.89 | 5.41 | 2.85 | 0.88 | 0.259 | 44.90 | 8.73 | 2.55 | 7.59 | 2.44 | 1.05 | 47.60 | 2.63 | 4.90 | 0.84 | 29.0 |
| 80X40X8 | 7.0 | 3.5 | 9.01 | 7.07 | 2.94 | 0.95 | 0.253 | 57.60 | 11.40 | 2.53 | 9.68 | 3.18 | 1.04 | 60.90 | 2.60 | 6.41 | 0.84 | 27.2 |
| 80X65X10 | 8.0 | 4.0 | 13.60 | 10.70 | 2.55 | 1.81 | 0.640 | 82.20 | 15.10 | 2.46 | 48.30 | 10.30 | 1.89 | 106.00 | 2.79 | 24.80 | 1.35 | __ |
| 80X65X6 | 8.0 | 4.0 | 8.41 | 6.60 | 2.39 | 1.65 | 0.649 | 52.80 | 9.41 | 2.51 | 31.20 | 6.44 | 1.93 | 68.50 | 2.85 | 15.60 | 1.36 | __ |
| 80X65X8 | 8.0 | 4.0 | 11.00 | 8.66 | 2.47 | 1.73 | 0.645 | 68.10 | 12.30 | 2.49 | 40.10 | 8.41 | 1.91 | 88.00 | 2.82 | 20.30 | 1.36 | __ |
| 90X60X6 | 7.0 | 3.5 | 8.69 | 6.82 | 2.89 | 1.41 | 0.442 | 71.70 | 11.70 | 2.87 | 25.80 | 5.61 | 1.72 | 82.80 | 3.09 | 14.60 | 1.30 | 17.8 |
| 90X60X8 | 7.0 | 3.5 | 11.40 | 8.96 | 2.97 | 1.49 | 0.437 | 92.50 | 15.40 | 2.85 | 33.00 | 7.31 | 1.70 | 107.00 | 3.06 | 19.00 | 1.29 | 16.0 |
| 90X75X7 | 8.5 | 4.5 | 11.10 | 8.74 | 2.67 | 1.93 | 0.683 | 88.10 | 13.90 | 2.81 | 55.50 | 9.98 | 2.23 | 117.00 | 3.24 | 27.10 | 1.56 | __ |
