پی نواری (Strip Foundation / Strip Footing) یکی از انواع شالودههای بتنآرمه است که معمولاً برای انتقال بار دیوارهای باربر یا ردیفی از ستونها به خاک زیرین استفاده میشود. این نوع فونداسیون از یک نوار پیوسته تشکیل شده و با توجه به شرایط پروژه، ظرفیت باربری خاک، میزان بار سازه، هندسه ساختمان و الزامات طراحی میتواند گزینه مناسبی برای برخی ساختمانهای کمارتفاع و میانمرتبه باشد.
برخلاف تصور رایج، نمیتوان پی نواری را صرفاً بر اساس تعداد طبقات ساختمان انتخاب کرد. نوع خاک، ظرفیت باربری مجاز، نشست مجاز، بارهای وارد بر سازه، فاصله ستونها، شرایط زیرزمین و الزامات لرزهای از عوامل مهم در انتخاب نوع و ابعاد فونداسیون هستند.
در ادامه با تعریف پی نواری، انواع آن، مراحل اجرا، ضوابط آرماتوربندی، روش محاسبه مقدار بتن و میلگرد و تفاوت آن با پی منفرد و گسترده آشنا میشویم.
پی نواری چیست؟
پی نواری شالودهای پیوسته و معمولاً بتنآرمه است که بار را در امتداد یک نوار مشخص به خاک منتقل میکند.
این نوع فونداسیون معمولاً در دو حالت کاربرد دارد:
- زیر دیوارهای باربر برای انتقال بار گسترده دیوار به خاک؛
- زیر ردیفی از ستونها که در شرایط خاص، پیهای منفرد آنها به یکدیگر متصل یا به شکل پی نواری طراحی میشوند.
هدف اصلی پی نواری، افزایش سطح انتقال بار به خاک و کنترل تنش زیر پی است. عرض، ضخامت، عمق استقرار و آرماتورهای پی باید بر اساس محاسبات مهندسی تعیین شوند.
پی نواری چه کاربردی دارد؟
پی نواری در پروژههایی مورد استفاده قرار میگیرد که انتقال بار در امتداد یک خط یا نوار اهمیت داشته باشد.
مهمترین کاربردهای آن عبارتاند از:
- اجرای فونداسیون زیر دیوارهای باربر؛
- ایجاد شالوده پیوسته زیر ردیف ستونها در شرایط مناسب؛
- ساختمانهای کمارتفاع در صورت مناسب بودن شرایط خاک؛
- برخی سازههای صنعتی و دیوارهای سازهای؛
- پروژههایی که استفاده از پی منفرد برای آنها از نظر هندسی یا اجرایی مناسب نیست.
انتخاب پی نواری باید بر اساس محاسبات سازه و ژئوتکنیک انجام شود و تعداد طبقات به تنهایی معیار مناسبی برای انتخاب نوع فونداسیون نیست.
انواع پی نواری
پیهای نواری را میتوان از نظر محل و نحوه انتقال بار به چند گروه تقسیم کرد.
پی نواری زیر دیوار
در این حالت، پی به شکل یک نوار پیوسته زیر دیوار باربر اجرا میشود. بار دیوار در طول پی توزیع شده و سپس به خاک انتقال پیدا میکند.
پی نواری زیر ستونها
در برخی پروژهها، ستونها در یک ردیف قرار دارند و میتوان برای انتقال مناسب بار از یک شالوده نواری استفاده کرد.
این نوع پی معمولاً زمانی مطرح میشود که فاصله ستونها، بارگذاری یا شرایط زمین باعث شود یک شالوده پیوسته از نظر طراحی مناسب باشد.
پیهای نواری متقاطع
در برخی ساختمانها، نوارهای فونداسیون در دو جهت اجرا شده و با یکدیگر تقاطع پیدا میکنند. هندسه نهایی این سیستم باید بر اساس نقشه سازه و محاسبات فونداسیون تعیین شود.
تفاوت پی نواری، پی منفرد و پی گسترده چیست؟
نوع فونداسیون بر اساس شرایط پروژه انتخاب میشود و هیچیک از انواع پی را نمیتوان صرفاً بر اساس تعداد طبقات، «بهتر» یا «ایمنتر» از دیگری دانست.
| پارامتر | پی منفرد | پی نواری | پی گسترده |
|---|---|---|---|
| شکل کلی | مجزا برای هر ستون | نوار پیوسته | یک دال بزرگ زیر بخش عمده یا کل ساختمان |
| کاربرد متداول | زیر ستونهای منفرد | زیر دیوار یا ردیف ستون | شرایطی که سطح زیادی از زمین برای انتقال بار مورد نیاز است |
| میزان تماس با خاک | محدود | بیشتر از پی منفرد در امتداد نوار | بسیار زیاد |
| پیچیدگی اجرا | معمولاً ساده | متوسط | بسته به پروژه متوسط تا زیاد |
| میزان بتن و فولاد | وابسته به طراحی | وابسته به طراحی | معمولاً بیشتر |
| مناسب بودن | تابع بار و خاک | تابع بار، خاک و هندسه سازه | تابع شرایط خاک و سازه |
| معیار انتخاب | محاسبات سازه و ژئوتکنیک | محاسبات سازه و ژئوتکنیک | محاسبات سازه و ژئوتکنیک |
بنابراین عبارتهایی مانند «پی نواری مخصوص ساختمانهای ۳ تا ۶ طبقه» یا «پی گسترده مخصوص ساختمانهای بالای ۶ طبقه» را نباید به عنوان یک قانون عمومی در نظر گرفت.
مراحل اجرای پی نواری
اجرای پی نواری باید مطابق نقشههای سازه، نقشههای معماری، گزارش ژئوتکنیک و دستورالعملهای اجرایی پروژه انجام شود.
به طور کلی مراحل اجرا شامل موارد زیر است:
۱. گودبرداری و آمادهسازی بستر
ابتدا محدوده فونداسیون مطابق نقشه مشخص شده و عملیات خاکبرداری تا تراز مورد نظر انجام میشود.
پس از رسیدن به تراز طراحی:
- کف گود بررسی میشود؛
- خاک نامناسب در صورت وجود حذف و اصلاح میشود؛
- بستر تسطیح میشود؛
- در صورت نیاز عملیات تراکم یا اصلاح بستر انجام میشود.
تراز نهایی کف باید توسط عوامل اجرایی و ناظر کنترل شود.
۲. اجرای بتن مگر
پس از آمادهسازی بستر، در بسیاری از پروژهها یک لایه بتن مگر یا بتن نظافت اجرا میشود.
بتن مگر برای مواردی مانند:
- ایجاد سطح صاف برای آرماتوربندی؛
- جلوگیری از تماس مستقیم آرماتور با خاک؛
- مشخصکردن دقیق محدوده پی؛
- ایجاد سطح مناسب برای قالببندی؛
استفاده میشود.
ضخامت و طرح اختلاط بتن مگر باید مطابق مشخصات پروژه باشد و نمیتوان یک عیار یا ضخامت ثابت را برای تمام پروژهها الزامی دانست.
۳. آرماتوربندی پی نواری
پس از آمادهشدن مگر، آرماتورهای پی مطابق نقشه سازه نصب میشوند.
آرماتوربندی ممکن است شامل موارد زیر باشد:
- میلگردهای طولی؛
- میلگردهای عرضی؛
- میلگردهای تقویتی؛
- میلگردهای حرارتی یا توزیعی در محلهای مورد نیاز؛
- آرماتورهای انتظار ستونها و دیوارها.
تمام میلگردها باید در محل و ارتفاع تعیینشده در نقشه قرار گیرند.
۴. نصب اسپیسر و تأمین کاور بتن
برای جلوگیری از تماس مستقیم میلگرد با بتن مگر یا قالب، از اسپیسر مناسب استفاده میشود.
کاور بتن باید بر اساس شرایط محیطی، تماس با خاک، نوع عضو و ضوابط طراحی تعیین شود.
بنابراین نمیتوان برای تمام پیها یک مقدار ثابت کاور مانند ۵ یا ۷٫۵ سانتیمتر را بدون بررسی ضابطه مربوطه اعلام کرد.
۵. قالببندی
پس از تکمیل آرماتوربندی، قالبهای جانبی نصب میشوند.
قالبها میتوانند متناسب با پروژه از جنس:
- فلزی؛
- چوبی؛
- سیستمهای قالببندی مدولار؛
باشند.
قالب باید از نظر ابعاد، تراز، شاقولی و استحکام کنترل شود تا هنگام بتنریزی جابهجا نشود.
در برخی پروژهها نیز با توجه به شرایط خاک و دستورالعمل اجرایی، روشهای دیگری برای محدودکردن کنارههای بتن مورد استفاده قرار میگیرد.
۶. کنترل آرماتورها و محل صفحهستون
پیش از بتنریزی باید مواردی مانند:
- قطر و تعداد میلگردها؛
- فاصله میلگردها؛
- طول مهاری و وصلهها؛
- محل میلگردهای انتظار؛
- کاور بتن؛
- ابعاد پی؛
- تراز فونداسیون؛
- موقعیت ستونها؛
کنترل شوند.
در سازههای فولادی، بیسپلیت و انکربولتها نیز باید با دقت در موقعیت تعیینشده نصب و تثبیت شوند.
در این مرحله ممکن است از شابلونها و مقاطع فولادی کمکی مانند نبشی برای تثبیت و همراستایی اجزای اجرایی استفاده شود؛ البته این اجزا باید مطابق جزئیات اجرایی پروژه به کار روند.
۷. بتنریزی و تراکم بتن
بتن سازهای مطابق مشخصات فنی پروژه تهیه و در پی ریخته میشود.
هنگام بتنریزی باید:
- از جداشدگی بتن جلوگیری شود؛
- بتن به صورت یکنواخت توزیع شود؛
- تراکم مناسب انجام شود؛
- از ایجاد حفره و کرموشدگی جلوگیری شود.
استفاده صحیح از ویبراتور بتن برای متراکمکردن بتن اهمیت زیادی دارد.
۸. عملآوری بتن
پس از بتنریزی، بتن باید مطابق شرایط محیطی و مشخصات پروژه عملآوری شود.
مدت عملآوری به نوع سیمان، شرایط دما و رطوبت، نوع بتن و الزامات پروژه بستگی دارد؛ بنابراین عبارت «حداقل ۷ روز برای تمام بتنها» را نباید به عنوان یک قانون بدون استثنا در نظر گرفت.
ضوابط آرماتوربندی پی نواری
آرماتوربندی پی نواری باید بر اساس محاسبات سازه، مبحث نهم مقررات ملی ساختمان و سایر ضوابط مرتبط با پروژه انجام شود.
میلگردهای اصلی
میلگردهای اصلی برای تحمل نیروهای کششی ناشی از خمش و سایر نیروهای طراحی استفاده میشوند.
قطر میلگرد را نمیتوان برای تمام پیهای نواری یکسان تعیین کرد. اعدادی مانند ۱۴ یا ۱۶ میلیمتر ممکن است در برخی پروژهها متداول باشند، اما حداقل قطر مورد نیاز باید از نقشه سازه و محاسبات به دست آید.
میلگردهای عرضی
میلگردهای عرضی برای تأمین الزامات طراحی و نگهداری هندسه شبکه آرماتور مورد استفاده قرار میگیرند.
نحوه و فاصله آنها به شکل مقطع، نوع پی، نیروهای طراحی و جزئیات نقشه بستگی دارد.
میلگردهای تقویتی
در محلهایی که تنشها یا نیروهای طراحی بیشتری وجود دارد، ممکن است آرماتور تقویتی اضافه شود.
محل این آرماتورها باید دقیقاً مطابق نقشه سازه باشد و نمیتوان صرفاً با یک قاعده عمومی، محل آنها را مشخص کرد.
کاور بتن در پی نواری چقدر است؟
کاور بتن نقش مهمی در محافظت از آرماتور در برابر عوامل محیطی و خوردگی دارد.
مقدار کاور به عواملی مانند:
- تماس بتن با خاک؛
- شرایط محیطی؛
- نوع عضو؛
- کیفیت بتن؛
- الزامات دوام؛
- ضوابط مقرراتی؛
وابسته است.
بنابراین در طراحی و اجرای پی نواری باید مقدار کاور مندرج در نقشه و ضوابط مربوط به شرایط پروژه رعایت شود.
نقش شناژ در پیهای نواری
در برخی سیستمهای فونداسیون، کلافها یا شناژها برای ایجاد ارتباط میان بخشهای مختلف فونداسیون مورد استفاده قرار میگیرند.
این اجزا میتوانند در ایجاد یکپارچگی سیستم فونداسیون و انتقال برخی نیروها نقش داشته باشند؛ اما عملکرد دقیق آنها به سیستم سازهای و جزئیات طراحی وابسته است.
به همین دلیل، شناژ را نباید صرفاً به عنوان عنصری برای «جلوگیری از زلزله» تعریف کرد؛ عملکرد آن باید از روی نقشه سازه مشخص شود.
محاسبه مقدار بتن مورد نیاز پی نواری
برای برآورد حجم بتن، ابتدا باید حجم هر نوار محاسبه شود:
حجم بتن = طول پی × عرض پی × ارتفاع پی
اگر چند نوار با ابعاد متفاوت وجود داشته باشد، حجم هر بخش جداگانه محاسبه و سپس با یکدیگر جمع میشوند.
مثال
فرض کنید یک نوار فونداسیون دارای مشخصات زیر باشد:
- طول: ۲۰ متر
- عرض: ۰٫۸ متر
- ارتفاع: ۰٫۵ متر
حجم هندسی بتن:
20 × 0.8 × 0.5 = 8 m³
بنابراین حجم تئوری بتن حدود ۸ مترمکعب خواهد بود.
در زمان سفارش بتن باید شرایط اجرایی، پرت احتمالی و حجم واقعی مورد نیاز نیز بررسی شود.

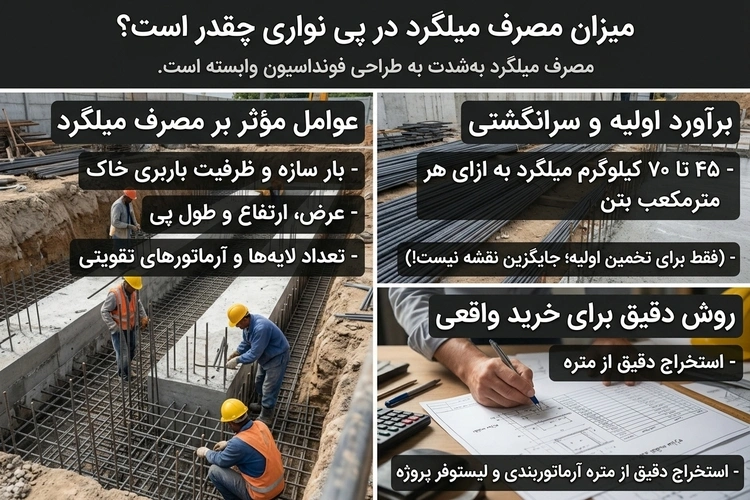

میزان مصرف میلگرد در پی نواری چقدر است؟
مصرف میلگرد بهشدت به طراحی فونداسیون وابسته است و عواملی مانند:
- بار سازه؛
- ظرفیت باربری خاک؛
- عرض و ارتفاع پی؛
- طول پی؛
- فاصله ستونها؛
- قطر میلگردها؛
- تعداد لایههای آرماتور؛
- مقدار آرماتور تقویتی؛
روی آن اثر میگذارند.
بنابراین اعداد ثابتی مانند ۴۵ تا ۷۰ کیلوگرم میلگرد به ازای هر مترمکعب بتن تنها میتوانند برای یک برآورد بسیار اولیه استفاده شوند و جایگزین متره نقشه سازه نیستند.
برای خرید واقعی میلگرد، بهترین روش استخراج مقدار فولاد از متره آرماتوربندی و لیستوفر پروژه است.
پی نواری چگونه به کنترل نشست کمک میکند؟
یکی از اهداف طراحی فونداسیون، کنترل تنش وارد بر خاک و محدودکردن نشستهای نامطلوب است.
پی نواری با توزیع بار در امتداد نوار، در شرایط مناسب میتواند نسبت به انتقال بار نقطهای عملکرد متفاوتی داشته باشد.
با این حال، نباید تصور کرد که پی نواری به طور خودکار مانع نشست ناهمگون میشود. نشست به عواملی مانند:
- نوع خاک؛
- لایهبندی زمین؛
- ظرفیت باربری؛
- میزان بار؛
- ابعاد فونداسیون؛
- سطح آب زیرزمینی؛
- تراکم و سختی خاک؛
وابسته است.
به همین دلیل گزارش مطالعات ژئوتکنیک نقش مهمی در طراحی صحیح فونداسیون دارد.
نقش نبشی در اجرای فونداسیون
در اجرای برخی اجزای فلزی مرتبط با فونداسیون، از مقاطعی مانند نبشی به عنوان عضو کمکی برای ساخت شابلون، نگهداری یا تثبیت برخی اجزای اجرایی استفاده میشود.
برای مثال، در پروژههای دارای سازه فولادی ممکن است برای تثبیت شابلون انکربولت یا برخی اجزای موقت از مقاطع فولادی استفاده شود.
با این حال، نبشی مورد استفاده در این بخش باید متناسب با وظیفه، ابعاد و شرایط بارگذاری مورد نظر انتخاب شود و استفاده از آن جایگزین طراحی سازهای فونداسیون نیست.
کاربرد ناودانی در اطراف فونداسیون و تأسیسات
ناودانی نیز یکی از مقاطع فولادی مورد استفاده در پروژههای ساختمانی و صنعتی است.
در برخی پروژهها ممکن است از ناودانی برای:
- ساخت شاسی؛
- زیرسازی؛
- قابهای کمکی؛
- محافظ لبهها؛
- سازههای نگهدارنده تجهیزات؛
- برخی جزئیات تأسیساتی؛
استفاده شود.
اما قرارگیری ناودانی در مجاورت بتن یا فونداسیون به خودی خود باعث افزایش مقاومت پی نمیشود و محل، نوع و نحوه اتصال آن باید در نقشههای اجرایی مشخص شود.
نکات مهم هنگام خرید میلگرد فونداسیون
برای خرید میلگرد مورد استفاده در پی نواری بهتر است علاوه بر قیمت، مشخصات فنی محصول نیز بررسی شود.
مهمترین موارد عبارتاند از:
- قطر میلگرد؛
- وزن واقعی؛
- گرید فولاد؛
- استاندارد تولید؛
- مشخصات مکانیکی؛
- آج میلگرد؛
- کارخانه تولیدکننده؛
- گواهی کنترل کیفیت در صورت نیاز؛
- طول شاخهها؛
- هزینه حمل.
خرید دقیق بر اساس مقدار استخراجشده از نقشه و لیستوفر، احتمال کمبود یا خرید اضافی مصالح را کاهش میدهد.
سوالات متداول
۱. پی نواری برای چند طبقه ساختمان مناسب است؟
پی نواری را نمیتوان بر اساس تعداد طبقات به یک بازه ثابت مانند ۳ تا ۶ طبقه محدود کرد. انتخاب نوع فونداسیون به بار سازه، نوع خاک، ظرفیت باربری، نشست مجاز، هندسه ساختمان و محاسبات سازه و ژئوتکنیک بستگی دارد.
۲. حداقل عرض پی نواری چقدر است؟
عرض پی نواری عدد ثابتی برای تمام پروژهها نیست و از طریق محاسبات فونداسیون تعیین میشود. عواملی مانند بار وارد بر پی، ظرفیت باربری خاک، نوع پی و الزامات سازهای در تعیین عرض مؤثر هستند.
۳. حداقل عمق پی نواری چقدر است؟
عمق استقرار پی به شرایط خاک، تراز لایه مناسب، شرایط یخبندان در مناطق مربوط، معماری ساختمان و الزامات طراحی بستگی دارد. بنابراین نمیتوان بازه ۵۰ تا ۱۰۰ سانتیمتر را به عنوان حداقل یا مقدار استاندارد تمام پروژهها معرفی کرد.
۴. به ازای هر مترمکعب بتن پی نواری چقدر میلگرد لازم است؟
مقدار میلگرد تابع طراحی است و برای هر پروژه متفاوت خواهد بود. مقادیر کیلوگرم بر مترمکعب تنها برای برآورد اولیه مناسباند و برای خرید باید مقدار واقعی از متره آرماتور و لیستوفر استخراج شود.
۵. بتن مگر در زیر پی نواری چه کاربردی دارد؟
بتن مگر یا بتن نظافت برای ایجاد یک سطح تمیز و نسبتاً هموار، جداسازی بتن سازهای از خاک و فراهمکردن بستر مناسب برای اجرای آرماتوربندی و کنترل ابعاد فونداسیون استفاده میشود.
۶. کاور بتن پی نواری چقدر باید باشد؟
مقدار کاور به شرایط تماس بتن با خاک، شرایط محیطی، نوع عضو و ضوابط طراحی بستگی دارد. مقدار نهایی باید مطابق نقشه سازه و مقررات حاکم بر پروژه اجرا شود.
۷. آیا پی نواری بهتر از پی منفرد است؟
هیچکدام به طور مطلق بهتر نیستند. انتخاب بین پی نواری، منفرد، گسترده یا سایر سیستمهای فونداسیون باید بر اساس شرایط خاک، بار سازه، هندسه ساختمان، نشست مجاز و محاسبات مهندسی انجام شود.
